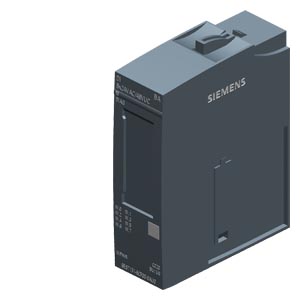

Siemens 6ES7131-6CF00-0AU0 распределенная периферия

Name: Siemens 6ES7131-6CF00-0AU0 распределенная периферия
Brand: Siemens
Price: 6797 RUB
Availability: InStock

SIMATIC ET 200SP, модуль дискретных входов, DI 8x 24 V AC..48 V UC с базовыми функциями, упаковка из 1 шт., для установки на базовый блок типа U0, цветовой код CC20, диагностика модуля

Купить 6ES71316CF000AU0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 6797 руб.

Технические характеристики 6ES71316CF000AU0

SIMATIC ET 200SP, digital input module, DI 8x 24 V AC..48 V UC Basic, packing quantity: 1 unit, suitable for BU type U0, color code CC20, module diagnostics

Общая информация

Обозначение типа продукта

DI 8 x 24 В перем. тока/48 В UC BA

Функциональный стандарт HW

Не ниже FS02

Версия микропрограммного обеспечения

V0.0

● Возможно обновление микропрограммного обеспечения

Нет

Применяемые системные блоки

Базовый блок, тип U0

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

● Режим тактовой синхронизации

Нет

● пригодно для эксплуатации с PROFINET R1 IMs

Да

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V15

● STEP 7 проектируемая/интегрированная среда, версия не ниже

V5.6

● PROFIBUS, версия не ниже GSD/GSD-Revision

по одному файлу GSD начиная с ревизии 3 и 5

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML, версия V2.3

Режим работы

● Цифровые входы

Да

● Счетчики

Нет

● Выборка с запасом по частоте дискретизации

Нет

● MSI

Нет

Напряжение питания

Номинальное значение (пост. ток)

48 V

Допустимый диапазон, нижний предел (пост. ток)

40,8 V

Допустимый диапазон, верхний предел (пост. ток)

57,6 V

Номинальное значение (перем. ток)

48 V; 24 В/48 В; 50 Гц/60 Гц

Допустимый диапазон, нижний предел (перем. ток)

40,8 V

Допустимый диапазон, верхний предел (перем. ток)

52,8 V

Защита от перепутывания полярности

Да

Входной ток

Макс. потребление тока

70 mA; без питания датчиков

Питание датчика

Число выходов

Защита от короткого замыкания

Да; На каждый модуль, предохранитель 5x 20 мм, 2 A/250 В, безынерционный, сменный

Выходной ток

● до 60 ℃, макс.

1 A

Питание датчика 24 В

● 24 В

Нет

Рассеиваемая мощность

Нормальная рассеиваемая мощность

1,5 W

Адресная область

Адресное пространство на модуль

● Макс. адресное пространство на модуль

1 byte

Конфигурация аппаратного обеспечения

Автоматическое кодирование

● механический кодирующий элемент

Да

● Тип механического кодирующего элемента

тип C

Выбор BaseUnit для вариантов подключения

● 1-проводное подключение

Базовый блок, тип U0

● 2-проводное подключение

Базовый блок, тип U0

● 3-проводное подключение

Базовый блок, тип U0 + модуль распределения потенциала

● 4-проводное подключение

Базовый блок, тип U0 + модуль распределения потенциала

Цифровые входы

Число входов

M/P-считывание

с втекающим током

Входная характеристика по IEC 61131, тип 1

Да

Входная характеристика по IEC 61131, тип 2

Нет

Входная характеристика по IEC 61131, тип 3

Нет

Увеличение длительности импульсов

Нет

Входное напряжение

● для сигнала "0"

AC/DC < 10 В

● для сигнала "1"

AC > 14 В, DC > 34 В

Входной ток

● для сигнала "1", тип.

3,5 mA

Задержка на входе (при номинальном значении входного напряжения)

для стандартных входов

— параметрируемое

Нет

— с "0" на "1", макс.

15 ms

— с "1" на "0", макс.

20 ms

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

600 m

Датчики

Подключаемые датчики

● 2-проводной датчик

Да

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Аварийные сигналы

● Диагностический сигнал

Да

Диагностика

● Считываемая диагностическая информация

Да

● Контроль напряжения питания

Да

● Контроль питания датчика

Да

● Суммарная ошибка

Да

Диагностический светодиодный индикатор

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Нет

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением питания блока электроники

Нет

Изоляция

Изоляция, испытанная посредством

1 200 В пост. тока, между напряжением питания и кросс-платой

Стандарты, допуски, сертификаты

применяется для функций обеспечения безопасности

Нет

Воздействие на окружающую среду

● экологическая декларация изделия

Да

Потенциал парникового эффекта

— потенциал парникового эффекта (общий) [экв. CO2]

15,9 kg

— потенциал парникового эффекта (в процессе производства) [экв. CO2]

3,69 kg

— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]

12,7 kg

— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]

-0,495 kg

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-30 °C

● горизонтальный настенный монтаж, макс.

60 °C

● вертикальный настенный монтаж, мин.

-30 °C

● вертикальный настенный монтаж, макс.

50 °C

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

2 000 m; По запросу: Высоты монтажа больше 2 000 м

Абсолютная атмосферная влажность

● точка росы, мин.

-60 °C; пригодно для применения в сушильных камерах

Размеры

Ширина

20 mm

Высота

73 mm

Глубина

58 mm

Массы

Масса, прибл.

40 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-04
eClass	12	27-24-26-04
eClass	9.1	27-24-26-04
eClass	9	27-24-26-04
eClass	8	27-24-26-04
eClass	7.1	27-24-26-04
eClass	6	27-24-26-04
ETIM	10	EC001599
ETIM	9	EC001599
ETIM	8	EC001599
ETIM	7	EC001599
IDEA	4	3566
UNSPSC	15	32-15-17-05

Разрешения / Сертификаты

General Product Approval
	Manufacturer Declaration	Miscellaneous
General Product Approval	For use in hazardous locations		Maritime application
		FM
Maritime application
	NK / Nippon Kaiji Kyokai		CCS (China Classification Society)	KR (Korean Register of Shipping)
Environment

последнее изменение:

01.02.2026
