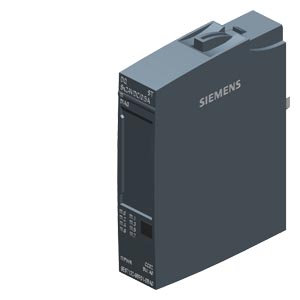

Siemens 6ES7132-6BF01-2BA0 распределенная периферия

Name: Siemens 6ES7132-6BF01-2BA0 распределенная периферия
Brand: Siemens
Price: 5891 RUB
Availability: InStock

SIMATIC ET 200SP, модуль дискретных выходов, DQ 8x 24V DC/0,5A ST, со стандартными функциями, выход PNP, (source, P-switching), упаковка из 10 шт., для установки на базовый блок типа A0, цветовой код CC02, замещающее значение, диагностика модуля для: КЗ на L+ и на землю, обрыв проводов

Купить 6ES71326BF012BA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 5891 руб.

Технические характеристики 6ES71326BF012BA0

SIMATIC ET 200SP, Digital output module, DQ 8x 24V DC/0,5A Standard, Source output (PNP,P-switching) Packing unit: 10 pieces, fits to BU-type A0, Colour Code CC02, aubstitute value output, module diagnostics for: short-circuit to L+ and ground, wire break, supply voltage

Общая информация

Обозначение типа продукта

DQ 8x24VDC/0.5A ST

Функциональный стандарт HW

от FS21

Версия микропрограммного обеспечения

V0.0

● Возможно обновление микропрограммного обеспечения

Нет

Применяемые системные блоки

BU-тип A0

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC02

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

● Режим тактовой синхронизации

Нет

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

STEP 7 TIA V14 с HSP0222 / интегрировано с версии TIA V15

● STEP 7 проектируемая/интегрированная среда, версия не ниже

V5.5 SP3 с HSP0230 V7.0 / интегрировано с версии V5.6 SP1

● PCS 7 проектируемая/интегрированная среда, версия не ниже

V8.1 SP1

● PROFIBUS, версия не ниже GSD/GSD-Revision

по одному файлу GSD начиная с ревизии 3 и 5

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML, версия V2.3

Режим работы

● DQ

Да

● DQ с функцией экономии энергии

Нет

● ШИМ

Нет

● Выборка с запасом по частоте дискретизации

Нет

● MSO

Нет

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Входной ток

Макс. потребление тока

20 mA; без нагрузки

Выходное напряжение

Номинальное значение (пост. ток)

24 V

Рассеиваемая мощность

Нормальная рассеиваемая мощность

1 W

Адресная область

Адресное пространство на модуль

● Макс. адресное пространство на модуль

1 byte; + 1 байт на информацию о качестве

Конфигурация аппаратного обеспечения

Автоматическое кодирование

Да

● механический кодирующий элемент

Да

● Тип механического кодирующего элемента

Тип A

Выбор BaseUnit для вариантов подключения

● 1-проводное подключение

BU-тип A0

● 2-проводное подключение

BU-тип A0

● 3-проводное подключение

BU типа A0 с клеммами AUX или модулем распределения потенциалов

● 4-проводное подключение

Базовый блок, тип A0 + модуль распределения потенциала

Цифровые выводы

Вид цифровых выходов

Source Output (PNP, P-переключение)

Вид выходов

с вытекающим током

Нет

с втекающим током

Да

Цифровые выходы параметрируемые

Да

тип выхода согласно МЭК 61131, тип 0,5

Да

Защита от короткого замыкания

Да; электронный

● Нормальный порог срабатывания

1 A; от 0,7 до 1,3 А

Распознавание обрыва провода

Да

Ограничение индуктивного напряжения отключения

норм. L+ (-50 В)

Включение цифрового входа

Да

Коммутационная способность выходов

● при омической нагрузке, макс.

0,5 A

● при индуктивной нагрузке, макс.

0,5 A

● при ламповой нагрузке, макс.

5 W

Диапазон сопротивления нагрузке

● нижний предел

48 Ω

● верхний предел

12 kΩ

Выходной ток

● для сигнала "1", номинальное значение

0,5 A

● для сигнала "1", диапазон допустимых значений, макс.

0,5 A

● для сигнала "0", ток покоя, макс.

0,1 mA

Задержка на выходе при омической нагрузке

● с "0" на "1", макс.

50 µs; при номинальной нагрузке

● с "1" на "0", макс.

100 µs; при номинальной нагрузке

Параллельное подключение двух выходов

● для повышения мощности

Нет

● для резервного включения нагрузки

Да

Частота коммутации

● при омической нагрузке, макс.

100 Hz

● при индуктивной нагрузке, макс.

0,1 Hz; возможны более высокие частоты, см. техническое описание "Максимально допустимая частота коммутации индуктивных нагрузок"

● при ламповой нагрузке, макс.

10 Hz

Суммарный ток выходов

● Макс. ток на канал

0,5 A

● Макс. ток на модуль

4 A

Суммарный ток выходов (на модуль)

горизонтальный настенный монтаж

— до 60 ℃, макс.

4 A

вертикальный настенный монтаж

— до 50 ℃, макс.

4 A

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

600 m

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Возможность включения заменяющих значений

Да

Аварийные сигналы

● Диагностический сигнал

Да

Диагностика

● Контроль напряжения питания

Да

● Обрыв провода

Да; по модулям

● Короткое замыкание на массу

Да; по модулям

● Короткое замыкание на L+

Да; по модулям

● Суммарная ошибка

Да

Диагностический светодиодный индикатор

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор состояния канала

Да; зеленый светодиод питания (PWR)

● для диагностики канала

Нет

● для диагностики модуля

Да; зеленый светодиод питания (PWR)

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением нагрузки L+

Нет

Изоляция

Изоляция, испытанная посредством

707 В пост. тока (типовое испытание)

Стандарты, допуски, сертификаты

применяется для функций обеспечения безопасности

Нет

пригодно для безопасно-ориентированного отключения стандартных узлов

Нет

Воздействие на окружающую среду

● экологическая декларация изделия

Да

Потенциал парникового эффекта

— потенциал парникового эффекта (общий) [экв. CO2]

20,4 kg

— потенциал парникового эффекта (в процессе производства) [экв. CO2]

3,16 kg

— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]

17,5 kg

— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]

-0,221 kg

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-30 °C; < 0 °C, начиная с FS02

● горизонтальный настенный монтаж, макс.

60 °C

● вертикальный настенный монтаж, мин.

-30 °C; < 0 °C, начиная с FS02

● вертикальный настенный монтаж, макс.

50 °C

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

5 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание

Размеры

Ширина

15 mm

Высота

73 mm

Глубина

58 mm

Массы

Масса, прибл.

30 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-04
eClass	12	27-24-26-04
eClass	9.1	27-24-26-04
eClass	9	27-24-26-04
eClass	8	27-24-26-04
eClass	7.1	27-24-26-04
eClass	6	27-24-26-04
ETIM	10	EC001599
ETIM	9	EC001599
ETIM	8	EC001599
ETIM	7	EC001599
IDEA	4	3566
UNSPSC	15	32-15-17-05

Разрешения / Сертификаты

General Product Approval
		Manufacturer Declaration	Miscellaneous	China RoHS
General Product Approval	Maritime application	Environment

последнее изменение:

10.03.2026
