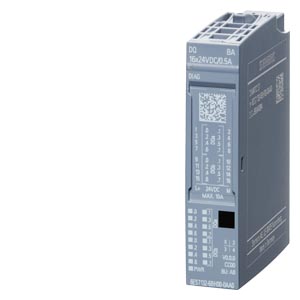

Siemens 6ES7132-6BH00-0AA0 распределенная периферия

Name: Siemens 6ES7132-6BH00-0AA0 распределенная периферия
Brand: Siemens
Price: 10748 RUB
Availability: InStock

SIPLUS ET 200SP, модуль дискретных выходов DDQ 16x 24VDC/0.5A Basic, 16 дискретных выходов =24 В/0,5 А, упаковка - 1 шт., с базовыми функциями, для установки на базовый блок типа A0, цветовой код CC00, диагностика модуля

Купить 6ES71326BH000AA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: на складе: 4 шт.

mdi-cash-multiple 10748 руб.

Технические характеристики 6ES71326BH000AA0

SIMATIC ET 200SP, digital output module, DQ 16x 24VDC/0.5A Basic, Pack quantity: 1 unit, suitable for BU type A0, Color code CC00, Module diagnostics

Общая информация

Обозначение типа продукта

DQ 16x24VDC/0.5A BA

Функциональный стандарт HW

Не ниже FS03

Версия микропрограммного обеспечения

V0.0

● Возможно обновление микропрограммного обеспечения

Нет

Применяемые системные блоки

BU-тип A0

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC00

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

● Режим тактовой синхронизации

Нет

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V14

● STEP 7 проектируемая/интегрированная среда, версия не ниже

не ниже STEP 7 V5.5

● PROFIBUS, версия не ниже GSD/GSD-Revision

по одному файлу GSD начиная с ревизии 3 и 5

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML, версия V2.3

Режим работы

● DQ

Да

● DQ с функцией экономии энергии

Нет

● ШИМ

Нет

● Выборка с запасом по частоте дискретизации

Нет

● MSO

Нет

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Входной ток

Макс. потребление тока

55 mA; без нагрузки

Выходное напряжение

Номинальное значение (пост. ток)

24 V

Рассеиваемая мощность

Нормальная рассеиваемая мощность

1 W

Адресная область

Адресное пространство на модуль

● Выводы

2 byte

Конфигурация аппаратного обеспечения

Автоматическое кодирование

Да

● механический кодирующий элемент

Да

● Тип механического кодирующего элемента

Тип A

Выбор BaseUnit для вариантов подключения

● 1-проводное подключение

BU-тип A0

● 2-проводное подключение

Базовый блок, тип A0 + модуль распределения потенциала

● 3-проводное подключение

Базовый блок, тип A0 + модуль распределения потенциала

● 4-проводное подключение

Базовый блок, тип A0 + модуль распределения потенциала

Цифровые выводы

Вид цифровых выходов

Source Output (PNP, P-переключение)

Вид выходов

с вытекающим током

Нет

с втекающим током

Да

Цифровые выходы параметрируемые

Да

Защита от короткого замыкания

Да

● Нормальный порог срабатывания

1,4 A; от 0,7 до 1,9 A

Распознавание обрыва провода

Нет

Ограничение индуктивного напряжения отключения

норм. L+ (-53 В)

Включение цифрового входа

Да

Коммутационная способность выходов

● при омической нагрузке, макс.

0,5 A

● при ламповой нагрузке, макс.

5 W

Диапазон сопротивления нагрузке

● нижний предел

48 Ω

● верхний предел

100 kΩ

Выходной ток

● для сигнала "1", номинальное значение

0,5 A

● для сигнала "0", ток покоя, макс.

30 µA

Задержка на выходе при омической нагрузке

● с "0" на "1", тип.

80 µs; при номинальной нагрузке

● с "0" на "1", макс.

150 µs; при номинальной нагрузке

● с "1" на "0", тип.

100 µs; при номинальной нагрузке

● с "1" на "0", макс.

200 µs; при номинальной нагрузке

Параллельное подключение двух выходов

● для повышения мощности

Нет

● для резервного включения нагрузки

Да

Частота коммутации

● при омической нагрузке, макс.

100 Hz

● при индуктивной нагрузке, макс.

2 Hz

● при ламповой нагрузке, макс.

10 Hz

Суммарный ток выходов

● Макс. ток на канал

0,5 A

● Макс. ток на модуль

8 A

Суммарный ток выходов (на модуль)

горизонтальный настенный монтаж

— до 60 ℃, макс.

8 A

вертикальный настенный монтаж

— до 50 ℃, макс.

8 A

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

600 m

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Возможность включения заменяющих значений

Да

Аварийные сигналы

● Диагностический сигнал

Да

Диагностика

● Контроль напряжения питания

Да

● Обрыв провода

Нет

● Короткое замыкание

Нет

● Суммарная ошибка

Да

Диагностический светодиодный индикатор

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Нет

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

Изоляция

Изоляция, испытанная посредством

707 В пост. тока (типовое испытание)

Стандарты, допуски, сертификаты

применяется для функций обеспечения безопасности

Нет

пригодно для безопасно-ориентированного отключения стандартных узлов

Нет

Воздействие на окружающую среду

● экологическая декларация изделия

Да

Потенциал парникового эффекта

— потенциал парникового эффекта (общий) [экв. CO2]

29,3 kg

— потенциал парникового эффекта (в процессе производства) [экв. CO2]

3,98 kg

— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]

25,6 kg

— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]

-0,245 kg

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-30 °C

● горизонтальный настенный монтаж, макс.

60 °C

● вертикальный настенный монтаж, мин.

-30 °C

● вертикальный настенный монтаж, макс.

50 °C

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

5 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание

Абсолютная атмосферная влажность

● точка росы, мин.

-60 °C; пригодно для применения в сушильных камерах

Размеры

Ширина

15 mm

Высота

73 mm

Глубина

58 mm

Массы

Масса, прибл.

30 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-04
eClass	12	27-24-26-04
eClass	9.1	27-24-26-04
eClass	9	27-24-26-04
eClass	8	27-24-26-04
eClass	7.1	27-24-26-04
eClass	6	27-24-26-04
ETIM	10	EC001599
ETIM	9	EC001599
ETIM	8	EC001599
ETIM	7	EC001599
IDEA	4	3566
UNSPSC	15	32-15-17-05

Разрешения / Сертификаты

General Product Approval
		Miscellaneous	Manufacturer Declaration	China RoHS
General Product Approval			For use in hazardous locations
				FM	CCC-Ex
For use in hazardous locations				Maritime application
		Type Examination Certificate	Miscellaneous
Maritime application
		NK / Nippon Kaiji Kyokai			CCS (China Classification Society)
Maritime application	Environment
KR (Korean Register of Shipping)

последнее изменение:

26.02.2026
