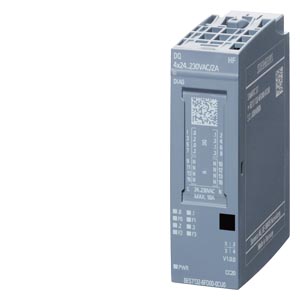

Siemens 6ES7132-6FD00-0CU0 распределенная периферия

Name: Siemens 6ES7132-6FD00-0CU0 распределенная периферия
Brand: Siemens
Price: 19751 RUB
Availability: InStock

SIPLUS ET 200SP, модуль дискретных выходов DQ 4x 24.. 230V AC/2A HF, 4 дискретных выхода ~24…230 В, упаковка - 1 шт., с базовыми функциями, для установки на базовый блок типа A0, цветовой код CC00, диагностика модуля

Купить 6ES71326FD000CU0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 19751 руб.

Технические характеристики 6ES71326FD000CU0

SIMATIC ET 200SP, digital output module DQ 4x 24..230V AC/2A HF packaging unit: 1 piece, two alternative modes: DQ and power control, fits to BU-Type U0, color code CC20, channel diagnosis

Общая информация

Обозначение типа продукта

DQ 4x24 ... 230 В перем. тока/2 A HF

Функциональный стандарт HW

Не ниже FS03

Версия микропрограммного обеспечения

● Возможно обновление микропрограммного обеспечения

Да

Применяемые системные блоки

Базовый блок, тип U0

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC20

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

● Режим тактовой синхронизации

Нет

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V14

● STEP 7 проектируемая/интегрированная среда, версия не ниже

не ниже STEP 7 V5.5

● PROFIBUS, версия не ниже GSD/GSD-Revision

GSD не ниже версии 5

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML, версия V2.3

Режим работы

● DQ

Да

● DQ с функцией экономии энергии

Да

● ШИМ

Нет

● Выборка с запасом по частоте дискретизации

Нет

● MSO

Нет

● Передний фронт фазы

Да; Диапазон управления: 8,5 ... 100 % фазового угла

● Задний фронт фазы

Нет

● Полуволна

Да

● Полная волна

Да

Напряжение питания

Номинальное значение (перем. ток)

230 V; 47 ... 63 Гц, макс. скорость изменения частоты 1 мГц/с

Допустимый диапазон, нижний предел (перем. ток)

20,4 V

Допустимый диапазон, верхний предел (перем. ток)

264 V

Входной ток

Потребление тока (номинальное)

8 mA; без нагрузки

Выходное напряжение

Номинальное значение (перем. ток)

230 V; от 24 до 230 В перем. тока

Рассеиваемая мощность

Нормальная рассеиваемая мощность

9 W; Активная мощность, напряжение нагрузки 230 В, все выходы нагружаются 2 А, 50 Гц

Адресная область

Адресное пространство на модуль

● Вводы

+ 1 байт на информацию о качестве

● Выводы

8 byte

Конфигурация аппаратного обеспечения

Автоматическое кодирование

Да

● механический кодирующий элемент

Да

● Тип механического кодирующего элемента

тип C

Выбор BaseUnit для вариантов подключения

● 1-проводное подключение

Базовый блок, тип U0

● 2-проводное подключение

Базовый блок, тип U0

● 3-проводное подключение

Базовый блок, тип U0 + модуль распределения потенциала

Цифровые выводы

Вид цифровых выходов

Симистор

Вид выходов

с вытекающим током

Нет

с втекающим током

Да

Цифровые выходы параметрируемые

Да

Защита от короткого замыкания

Нет; требуется внешняя защита предохранителем

Распознавание обрыва провода

Да; поканально

● Нормальный порог срабатывания

1 mA; От 40 В перем. тока

Защита от перегрузки

Нет; В модульном источнике питания необходимо предусмотреть слаботочный предохранитель с током срабатывания 10 А и безынерционной характеристикой срабатывания

Включение цифрового входа

Да

Коммутационная способность выходов

● при омической нагрузке, макс.

2 A; макс. 4 А, см. дополнительное описание в руководстве

● при индуктивной нагрузке, макс.

2 A

● при ламповой нагрузке, макс.

100 W; Tungsten Rating по UL; для холодных проводников более высокой мощности см. указания в руководстве

Выходное напряжение

● для сигнала "1", мин.

20,4 V

Выходной ток

● для сигнала "1", номинальное значение

2 A

● для сигнала "1", диапазон допустимых значений, мин.

10 mA

● для сигнала "1", диапазон допустимых значений, макс.

4 A; См. данные для снижения значений параметров в руководстве

● для сигнала "0", ток покоя, макс.

3 mA

Задержка на выходе при омической нагрузке

● с "0" на "1", макс.

40 ms; 2 AC-цикла

● с "1" на "0", макс.

20 ms; макс. 1 AC-цикл

Параллельное подключение двух выходов

● для логических схем

Нет

● для повышения мощности

Нет

● для резервного включения нагрузки

Да

Частота коммутации

● при омической нагрузке, макс.

10 Hz; Действительно для режима эксплуатации DQ; в варианте PC ограничено сетевой частотой

● при индуктивной нагрузке (согласно IEC 60947-5-1, AC15), макс.

10 Hz; Действительно для режима эксплуатации DQ; в варианте PC ограничено сетевой частотой

● при ламповой нагрузке, макс.

1 Hz; Действительно для режима эксплуатации DQ; в варианте PC ограничено сетевой частотой

Суммарный ток выходов

● Макс. ток на канал

2 A; макс. 4 А, см. дополнительное описание в руководстве

● Макс. ток на модуль

8 A

Суммарный ток выходов (на модуль)

горизонтальный настенный монтаж

— до 40 °C, макс.

8 A

— до 50 ℃, макс.

6 A

— до 60 ℃, макс.

4 A

вертикальный настенный монтаж

— до 30 °C, макс.

8 A

— до 40 °C, макс.

6 A

— до 50 ℃, макс.

4 A

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

600 m

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Возможность включения заменяющих значений

Да

Аварийные сигналы

● Диагностический сигнал

Да

Диагностика

● Считываемая диагностическая информация

Да

● Контроль напряжения питания

Да

● Обрыв провода

Да; поканально

● Короткое замыкание

Нет

● Суммарная ошибка

Да

Диагностический светодиодный индикатор

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Да; красный светодиод работы (Fn)

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением питания блока электроники

Нет

Изоляция

Изоляция, испытанная посредством

2 545 В пост. тока/2 с (стандартное испытание)

Стандарты, допуски, сертификаты

применяется для функций обеспечения безопасности

Нет

Воздействие на окружающую среду

● экологическая декларация изделия

Да

Потенциал парникового эффекта

— потенциал парникового эффекта (общий) [экв. CO2]

13,9 kg

— потенциал парникового эффекта (в процессе производства) [экв. CO2]

5,53 kg

— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]

8,71 kg

— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]

-0,359 kg

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-30 °C

● горизонтальный настенный монтаж, макс.

60 °C

● вертикальный настенный монтаж, мин.

-30 °C

● вертикальный настенный монтаж, макс.

50 °C

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

2 000 m; По запросу: Высоты монтажа больше 2 000 м

Абсолютная атмосферная влажность

● точка росы, мин.

-60 °C; пригодно для применения в сушильных камерах

Размеры

Ширина

20 mm

Высота

73 mm

Глубина

58 mm

Массы

Масса, прибл.

50 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-04
eClass	12	27-24-26-04
eClass	9.1	27-24-26-04
eClass	9	27-24-26-04
eClass	8	27-24-26-04
eClass	7.1	27-24-26-04
eClass	6	27-24-26-04
ETIM	10	EC001599
ETIM	9	EC001599
ETIM	8	EC001599
ETIM	7	EC001599
IDEA	4	3566
UNSPSC	15	32-15-17-05

Разрешения / Сертификаты

General Product Approval
Miscellaneous			China RoHS	Manufacturer Declaration
General Product Approval			For use in hazardous locations		Maritime application
				FM
Maritime application
			NK / Nippon Kaiji Kyokai
Maritime application		Environment
CCS (China Classification Society)	KR (Korean Register of Shipping)

последнее изменение:

01.02.2026
