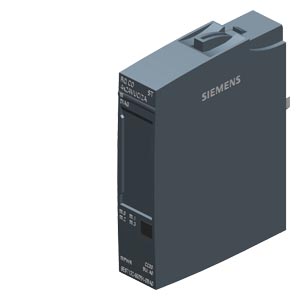

Siemens 6ES7132-6GD51-0BA0 распределенная периферия

Name: Siemens 6ES7132-6GD51-0BA0 распределенная периферия
Brand: Siemens
Price: 5484 RUB
Availability: InStock

SIMATIC ET 200SP, модуль релейных выходов, RQ CO 4x 24V DC/2A ST, со стандартными функциями, 4 перекидных контакта, изолированные контакты, упаковка из 1 шт., для установки на базовый блок типа A0, цветовой код CC00, замещающее значение, диагностика модуля для напряжения питания

Купить 6ES71326GD510BA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: на складе: 57 шт.

mdi-cash-multiple 5484 руб.

Технические характеристики 6ES71326GD510BA0

SIMATIC ET 200SP, Signal relay module, RQ CO 4x 24V DC/2A ST, 4 changeover contacts, isolated contacts, packing unit: 1 piece, fits to BU-type A0, Colour Code CC00, substitute value output, module diagnostics for: supply voltage

Общая информация

Обозначение типа продукта

RQ CO 4x24VDC/2A ST

Функциональный стандарт HW

Не ниже FS02

Версия микропрограммного обеспечения

V0.0

● Возможно обновление микропрограммного обеспечения

Нет

Применяемые системные блоки

BU-тип A0

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC00

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

● Режим тактовой синхронизации

Нет

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V14

● STEP 7 проектируемая/интегрированная среда, версия не ниже

версия V5.5 SP3

● PROFIBUS, версия не ниже GSD/GSD-Revision

по одному файлу GSD начиная с ревизии 3 и 5

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML, версия V2.3

Режим работы

● DQ

Да

● DQ с функцией экономии энергии

Нет

● ШИМ

Нет

● Выборка с запасом по частоте дискретизации

Нет

● MSO

Нет

Резервирование

● Возможность резервирования

Да

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Входной ток

Потребление тока (номинальное)

50 mA

Рассеиваемая мощность

Нормальная рассеиваемая мощность

1,2 W

Адресная область

Адресное пространство на модуль

● Вводы

+ 1 байт на информацию о качестве

● Выводы

1 byte

Конфигурация аппаратного обеспечения

Автоматическое кодирование

Да

● механический кодирующий элемент

Да

● Тип механического кодирующего элемента

тип C

Цифровые выводы

Вид цифровых выходов

Реле

Вид выходов

с вытекающим током

Да

с втекающим током

Да

Цифровые выходы параметрируемые

Да

Защита от короткого замыкания

Нет

Параллельное подключение двух выходов

● для логических схем

Да

● для повышения мощности

Нет

● для резервного включения нагрузки

Да

Частота коммутации

● при омической нагрузке, макс.

2 Hz

Суммарный ток выходов

● Макс. ток на канал

2 A

● Макс. ток на модуль

8 A

Суммарный ток выходов (на модуль)

горизонтальный настенный монтаж

— до 40 °C, макс.

8 A

— до 50 ℃, макс.

6 A

— до 60 ℃, макс.

4 A

вертикальный настенный монтаж

— до 30 °C, макс.

8 A

— до 40 °C, макс.

6 A

— до 50 ℃, макс.

4 A

Релейные выходы

● Число релейных выходов

● Номинальное напряжение питания на катушке реле L+ (пост. ток)

24 V

● Макс. потребляемый ток реле (ток в катушках всех реле)

40 mA

● Макс. число коммутационных циклов

500 000

Коммутационная способность контактов

— при омической нагрузке, макс.

2 A

— макс. тепловой ток длительной нагрузки

2 A

— Мин. коммутируемый ток

1 mA; 5 В пост. тока

— Ном. напряжение переключения (пост. ток)

24 V

— Ном. напряжение переключения (пер. ток)

24 V

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

200 m

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Возможность включения заменяющих значений

Да

Аварийные сигналы

● Диагностический сигнал

Да

Диагностика

● Контроль напряжения питания

Да

● Обрыв провода

Нет

● Короткое замыкание

Нет

Диагностический светодиодный индикатор

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Нет

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Да

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением питания блока электроники

Да

Изоляция

Изоляция, испытанная посредством

707 В пост. тока (типовое испытание)

Стандарты, допуски, сертификаты

применяется для функций обеспечения безопасности

Нет

Воздействие на окружающую среду

● экологическая декларация изделия

Да

Потенциал парникового эффекта

— потенциал парникового эффекта (общий) [экв. CO2]

25,5 kg

— потенциал парникового эффекта (в процессе производства) [экв. CO2]

3,54 kg

— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]

22,1 kg

— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]

-0,137 kg

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-30 °C

● горизонтальный настенный монтаж, макс.

60 °C

● вертикальный настенный монтаж, мин.

-30 °C

● вертикальный настенный монтаж, макс.

50 °C

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

2 000 m; По запросу: Высоты монтажа больше 2 000 м

Абсолютная атмосферная влажность

● точка росы, мин.

-60 °C; пригодно для применения в сушильных камерах

Размеры

Ширина

15 mm

Высота

73 mm

Глубина

58 mm

Массы

Масса, прибл.

30 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-04
eClass	12	27-24-26-04
eClass	9.1	27-24-26-04
eClass	9	27-24-26-04
eClass	8	27-24-26-04
eClass	7.1	27-24-26-04
eClass	6	27-24-26-04
ETIM	10	EC001599
ETIM	9	EC001599
ETIM	8	EC001599
ETIM	7	EC001599
IDEA	4	3566
UNSPSC	15	32-15-17-05

Разрешения / Сертификаты

General Product Approval
Miscellaneous			Manufacturer Declaration
General Product Approval		For use in hazardous locations		Maritime application
			FM
Maritime application
		NK / Nippon Kaiji Kyokai			CCS (China Classification Society)
Maritime application	Environment
KR (Korean Register of Shipping)

последнее изменение:

01.02.2026
