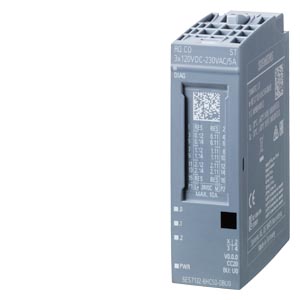

Siemens 6ES7132-6HC50-0BU0 распределенная периферия

Name: Siemens 6ES7132-6HC50-0BU0 распределенная периферия
Brand: Siemens
Price: 6151 RUB
Availability: InStock

SIMATIC ET 200SP, модуль релейных выходов, RQ CO 3x 120V DC..230VAC/5A ST, 3 перекидных контакта (CO), изолированные контакты, упаковка из 1 шт., для установки на базовые блоки типа U0, цветовой код CC20, замещающее значение, диагностика модуля для напряжения питания

Купить 6ES71326HC500BU0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 6151 руб.

Технические характеристики 6ES71326HC500BU0

Общая информация

Обозначение типа продукта

RQ 3x120VDC-230VAC/5A CO ST

Версия микропрограммного обеспечения

V0.0

● Возможно обновление микропрограммного обеспечения

Нет

Применяемые системные блоки

Базовый блок, тип U0

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC20

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

● Режим тактовой синхронизации

Нет

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

Не ниже STEP 7 V16

● STEP 7 проектируемая/интегрированная среда, версия не ниже

Возможность проектирования через основной файл устройства

● PROFIBUS, версия не ниже GSD/GSD-Revision

по одному файлу GSD начиная с ревизии 3 и 5

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML V2.34

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Входной ток

Потребление тока (номинальное)

40 mA; без нагрузки

Макс. потребление тока

55 mA

Выходное напряжение

Номинальное значение (перем. ток)

230 V

Рассеиваемая мощность

Нормальная рассеиваемая мощность

1,6 W

Адресная область

Адресное пространство на модуль

● Вводы

+ 1 байт на информацию о качестве

● Выводы

1 byte

Конфигурация аппаратного обеспечения

Автоматическое кодирование

Да

● механический кодирующий элемент

Да

● Тип механического кодирующего элемента

тип C

Выбор BaseUnit для вариантов подключения

● 2-проводное подключение

Базовый блок, тип U0

● 3-проводное подключение

Базовый блок, тип U0

Цифровые выводы

Вид цифровых выходов

Реле

Вид выходов

с вытекающим током

Да

с втекающим током

Да

Цифровые выходы параметрируемые

Да

Защита от короткого замыкания

Нет

Коммутационная способность выходов

● при омической нагрузке, макс.

5 A; для дополнительного описания см. технические характеристики в техническом описании

● при индуктивной нагрузке, макс.

2 A; для дополнительного описания см. технические характеристики в техническом описании

Параллельное подключение двух выходов

● для логических схем

Да

● для повышения мощности

Нет

● для резервного включения нагрузки

Да

Частота коммутации

● при омической нагрузке, макс.

2 Hz

● при индуктивной нагрузке, макс.

0,5 Hz

● при ламповой нагрузке, макс.

2 Hz

Суммарный ток выходов

● Макс. ток на канал

5 A

● Макс. ток на модуль

15 A

Суммарный ток выходов (на модуль)

горизонтальный настенный монтаж

— до 50 ℃, макс.

15 A

— до 60 ℃, макс.

12 A; макс. ток канала 4 А

вертикальный настенный монтаж

— до 40 °C, макс.

15 A

— до 50 ℃, макс.

12 A; макс. ток канала 4 А

Релейные выходы

● Число релейных выходов

3; переключающий контакт, гальванически развязанный

● Номинальное напряжение питания на катушке реле L+ (пост. ток)

24 V

● Макс. потребляемый ток реле (ток в катушках всех реле)

30 mA

● Внешний предохранитель для релейных выходов

да, со слаботочным предохранителем, имеющим ток расцепления макс. 6,3 А, быструю характеристику срабатывания и отключающую способность 1.500 А

● Макс. число коммутационных циклов

1 000 000; см. дополнительное описание в руководстве

Коммутационная способность контактов

— при индуктивной нагрузке, макс.

2 A; см. дополнительное описание в руководстве

— при омической нагрузке, макс.

5 A; см. дополнительное описание в руководстве

— макс. тепловой ток длительной нагрузки

5 A; макс. 1 385 ВА, 150 Вт

— Мин. коммутируемый ток

10 mA; 5 В пост. тока

— Ном. напряжение переключения (пост. ток)

От 24 до 120 В пост. тока

— Ном. напряжение переключения (пер. ток)

от 24 до 230 В перем. тока

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

200 m

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Возможность включения заменяющих значений

Да

Аварийные сигналы

● Диагностический сигнал

Да

Диагностика

● Контроль напряжения питания

Да

● Обрыв провода

Нет

● Короткое замыкание

Нет

Диагностический светодиодный индикатор

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Нет

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Да

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением питания блока электроники

Да

Изоляция

Изоляция, испытанная посредством

2000 В DC (контрольные испытания)

испытанная посредством

● между каналами и шиной на задней стенке/напряжение питания

2000 В DC (контрольные испытания)

● между шиной на задней стенке и напряжением питания

707 В пост. тока (типовое испытание)

Стандарты, допуски, сертификаты

применяется для функций обеспечения безопасности

Нет

Воздействие на окружающую среду

● экологическая декларация изделия

Да

Потенциал парникового эффекта

— потенциал парникового эффекта (общий) [экв. CO2]

25,5 kg

— потенциал парникового эффекта (в процессе производства) [экв. CO2]

3,54 kg

— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]

22,1 kg

— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]

-0,137 kg

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-30 °C

● горизонтальный настенный монтаж, макс.

60 °C

● вертикальный настенный монтаж, мин.

-30 °C

● вертикальный настенный монтаж, макс.

50 °C

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

2 000 m

Абсолютная атмосферная влажность

● точка росы, мин.

-60 °C; пригодно для применения в сушильных камерах

Размеры

Ширина

20 mm

Высота

73 mm

Глубина

58 mm

Массы

Масса, прибл.

40 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-04
eClass	12	27-24-26-04
eClass	9.1	27-24-26-04
eClass	9	27-24-26-04
eClass	8	27-24-26-04
eClass	7.1	27-24-26-04
eClass	6	27-24-26-04
ETIM	10	EC001599
ETIM	9	EC001599
ETIM	8	EC001599
ETIM	7	EC001599
IDEA	4	3566
UNSPSC	15	32-15-17-05

Разрешения / Сертификаты

General Product Approval
		Manufacturer Declaration	Miscellaneous	China RoHS
General Product Approval			For use in hazardous locations		Maritime application
				FM
Maritime application
			NK / Nippon Kaiji Kyokai		CCS (China Classification Society)
Maritime application	Environment
KR (Korean Register of Shipping)

последнее изменение:

01.02.2026
