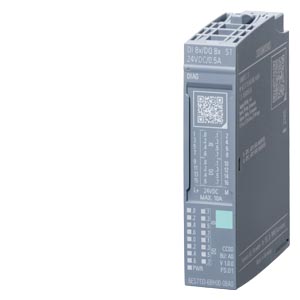

Siemens 6ES7133-6BH00-0BA0 распределенная периферия

Name: Siemens 6ES7133-6BH00-0BA0 распределенная периферия
Brand: Siemens
Price: 8403 RUB
Availability: InStock

SIMATIC ET 200SP, digital combined модуль, DI 8x/DQ 8x24 V DC/0.5 A standard, DI: sink input, (sinking input), DQ: source output (sourcing output) suitable for BU type A0, color code CC00, substitute value output for DQ, module diagnostics for: short circuit to L+ and M, wire break, supply voltage

Купить 6ES71336BH000BA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 8403 руб.

Технические характеристики 6ES71336BH000BA0

SIMATIC ET 200SP, digital combined module, DI 8x/DQ 8x24 V DC/0.5 A standard, DI: sink input, (sinking input), DQ: source output (sourcing output) suitable for BU type A0, color code CC00, substitute value output for DQ, module diagnostics for: short circuit to L+ and M, wire break, supply voltage

Общая информация

Обозначение типа продукта

DI 8x/DQ 8x24VDC/0,5A ST

Функциональный стандарт HW

FS01

Версия микропрограммного обеспечения

V1.0

● Возможно обновление микропрограммного обеспечения

Да

Применяемые системные блоки

BU-тип A0

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC00

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

● Режим тактовой синхронизации

Нет

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

не ниже STEP 7 V18 с HSP 0401

● PROFIBUS, версия не ниже GSD/GSD-Revision

по одному файлу GSD начиная с ревизии 3 и 5

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML V2.42

Режим работы

● Цифровые входы

Да

● DQ

Да

● DQ с функцией экономии энергии

Нет

● ШИМ

Нет

● Выборка с запасом по частоте дискретизации

Нет

● MSO

Нет

Резервирование

● Возможность резервирования

Нет

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Входной ток

Макс. потребление тока

35 mA; без нагрузки

Выходное напряжение

Номинальное значение (пост. ток)

24 V

Рассеиваемая мощность

Нормальная рассеиваемая мощность

1 W

Адресная область

Адресное пространство на модуль

● Вводы

1 byte; + 1 байт на информацию о качестве

● Выводы

1 byte

Конфигурация аппаратного обеспечения

Автоматическое кодирование

Да

● механический кодирующий элемент

Да

● Тип механического кодирующего элемента

Тип A

Выбор BaseUnit для вариантов подключения

● 1-проводное подключение

BU-тип A0

● 2-проводное подключение

BU типа A0 с клеммами AUX или модулем распределения потенциалов

● 3-проводное подключение

BU типа A0 с клеммами AUX или модулем распределения потенциалов

Цифровые входы

Число входов

Цифровые входы параметрируемые

Да

M/P-считывание

с втекающим током

Входная характеристика по IEC 61131, тип 1

Да

Входная характеристика по IEC 61131, тип 3

Да

Входное напряжение

● Номинальное значение (пост. ток)

24 V

● для сигнала "0"

от -30 до +5 В

● для сигнала "1"

от +11 до +30 В

Входной ток

● для сигнала "1", тип.

2,5 mA

Задержка на входе (при номинальном значении входного напряжения)

для стандартных входов

— параметрируемое

Да; 0,05/0,1/0,4/0,8/1,6/3,2/12,8/20 мс

— с "0" на "1", мин.

0,05 ms

— с "0" на "1", макс.

20 ms

— с "1" на "0", мин.

0,05 ms

— с "1" на "0", макс.

20 ms

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

600 m

Цифровые выводы

Вид цифровых выходов

Source Output (PNP, P-переключение)

Вид выходов

с втекающим током

Да

Цифровые выходы параметрируемые

Да

тип выхода согласно МЭК 61131, тип 0,5

Да

Защита от короткого замыкания

Да; электронный

● Нормальный порог срабатывания

1 A

Ограничение индуктивного напряжения отключения

норм. L+ (-50 В)

Включение цифрового входа

Да

Коммутационная способность выходов

● при омической нагрузке, макс.

0,5 A

● при индуктивной нагрузке, макс.

0,5 A; индуктивность макс. 1 Гн

● при ламповой нагрузке, макс.

5 W

Диапазон сопротивления нагрузке

● нижний предел

48 Ω

● верхний предел

12 kΩ

Выходное напряжение

● для сигнала "1", мин.

L+ (-0,8 В)

Выходной ток

● для сигнала "1", номинальное значение

0,5 A

● для сигнала "1", диапазон допустимых значений, макс.

0,5 A

● для сигнала "0", ток покоя, макс.

0,1 mA

Задержка на выходе при омической нагрузке

● с "0" на "1", макс.

50 µs

● с "1" на "0", макс.

100 µs

Параллельное подключение двух выходов

● для повышения мощности

Нет

● для резервного включения нагрузки

Да

Частота коммутации

● при омической нагрузке, макс.

100 Hz

● при индуктивной нагрузке (согласно IEC 60947-5-1, DC13), макс.

0,1 Hz; возможны более высокие частоты, см. техническое описание "Максимально допустимая частота коммутации индуктивных нагрузок"

● при ламповой нагрузке, макс.

10 Hz

Суммарный ток выходов

● Макс. ток на канал

0,5 A

● Макс. ток на модуль

4 A

Суммарный ток выходов (на модуль)

горизонтальный настенный монтаж

— до 60 ℃, макс.

4 A

вертикальный настенный монтаж

— до 50 ℃, макс.

4 A

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

600 m

Датчики

Подключаемые датчики

● 2-проводной датчик

Да

— макс. допустимый ток покоя (2-проводной датчик)

1,5 mA

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Возможность включения заменяющих значений

Да

Аварийные сигналы

● Диагностический сигнал

Да

Диагностика

● Контроль напряжения питания

Да

● Обрыв провода

Да; помодульно, при DI: опциональный контур для предотвращения диагностики обрыва провода при простых контактах датчиков: от 25 до 45 кОм

● Короткое замыкание на массу

Да; помодульно, для DQ

● Короткое замыкание на L+

Да; помодульно, для DQ

● Суммарная ошибка

Да

Диагностический светодиодный индикатор

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Нет

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением питания блока электроники

Нет

Изоляция

Изоляция, испытанная посредством

707 В пост. тока (типовое испытание)

Стандарты, допуски, сертификаты

Воздействие на окружающую среду

● экологическая декларация изделия

Да

Потенциал парникового эффекта

— потенциал парникового эффекта (общий) [экв. CO2]

21 kg

— потенциал парникового эффекта (в процессе производства) [экв. CO2]

4,25 kg

— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]

1,75 kg

— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]

-0,743 kg

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-30 °C

● горизонтальный настенный монтаж, макс.

60 °C

● вертикальный настенный монтаж, мин.

-30 °C

● вертикальный настенный монтаж, макс.

50 °C

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

5 000 m; ограничения по высоте над уровнем моря > 2.000 м, см. системный справочник для ET 200SP

Абсолютная атмосферная влажность

● точка росы, мин.

-60 °C; пригодно для применения в сушильных камерах

Размеры

Ширина

15 mm

Высота

73 mm

Глубина

58 mm

Массы

Масса, прибл.

30 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-04
eClass	12	27-24-26-04
eClass	9.1	27-24-26-04
eClass	9	27-24-26-04
eClass	8	27-24-26-04
eClass	7.1	27-24-26-04
eClass	6	27-24-26-04
ETIM	10	EC001599
ETIM	9	EC001599
ETIM	8	EC001599
ETIM	7	EC001599

Разрешения / Сертификаты

General Product Approval
	Manufacturer Declaration		Miscellaneous	China RoHS
General Product Approval		EMV	For use in hazardous locations
				FM
For use in hazardous locations				Maritime application
CCC-Ex		Miscellaneous	Type Examination Certificate
Maritime application
	NK / Nippon Kaiji Kyokai		CCS (China Classification Society)	KR (Korean Register of Shipping)
Environment

последнее изменение:

01.02.2026
