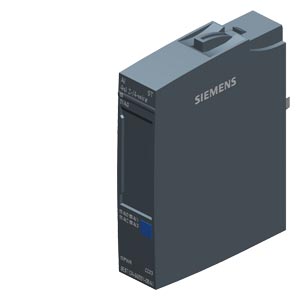

Siemens 6ES7134-6GD01-0BA1 распределенная периферия

Name: Siemens 6ES7134-6GD01-0BA1 распределенная периферия
Brand: Siemens
Price: 15387 RUB
Availability: InStock

SIMATIC ET 200SP, модуль аналогового ввода, AI 4XI 2-/4-wire ST со стандартными функциями, 4 токовых входа, 2х или 4х-проводное подключение, упаковка из 1 шт. , для установки на базовый блок типа A0, A1 цветовой код CC03, диагностика модуля, 16 бит, +/-0,3%

Купить 6ES71346GD010BA1 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 15387 руб.

Технические характеристики 6ES71346GD010BA1

SIMATIC ET 200SP, ANALOG INPUT MODULE, AI 4XI 2-/4-WIRE STANDARD, PACKING UNIT: 1 PIECE, FITS TO BU-TYPE A0, A1, COLOR CODE CC03, MODULE DIAGNOSIS, 16BIT, +/-0,3%

Общая информация

Обозначение типа продукта

Ал. 4 x I 2-/4-проводной шт.

Функциональный стандарт HW

Не ниже FS02

Версия микропрограммного обеспечения

● Возможно обновление микропрограммного обеспечения

Да

Применяемые системные блоки

BU-тип A0, A1

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC03

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

● Режим тактовой синхронизации

Нет

● Масштабируемый диапазон измерений

Нет

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V14 / -

● STEP 7 проектируемая/интегрированная среда, версия не ниже

с V5.6

● PCS 7 проектируемая/интегрированная среда, версия не ниже

V8.1 SP1

● PROFIBUS, версия не ниже GSD/GSD-Revision

по одному файлу GSD начиная с ревизии 3 и 5

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML, версия V2.3

Режим работы

● Выборка с запасом по частоте дискретизации

Нет

● MSI

Нет

Конфигурация CiR в режиме RUN

Изменение параметров в режиме RUN возможно

Да

Калибровка в режиме RUN возможна

Нет

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Входной ток

Макс. потребление тока

37 mA; без питания датчиков

Питание датчика

Питание датчика 24 В

● 24 В

Да

● Защита от короткого замыкания

Да

● Макс. выходной ток

20 mA; макс. 50 мА на канал в течение < 10 с

Рассеиваемая мощность

Нормальная рассеиваемая мощность

0,85 W; без напряжения питания датчика

Адресная область

Адресное пространство на модуль

● Макс. адресное пространство на модуль

8 byte; + 1 байт на информацию о качестве

Конфигурация аппаратного обеспечения

Автоматическое кодирование

Да

● механический кодирующий элемент

Да

● Тип механического кодирующего элемента

Тип A

Выбор BaseUnit для вариантов подключения

● 2-проводное подключение

BU-тип A0, A1

● 4-проводное подключение

BU-тип A0, A1

Аналоговые вводы

Число аналоговых входов

4; Дифференциальные входы

Макс. допустимый входной ток для токового входа (предел разрушения)

50 mA

Мин. время цикла (все каналы)

Сумма основного времени преобразования и дополнительного времени на обработку (в зависимости от настройки параметров активированных каналов)

Диапазоны входных параметров (номинальные значения), ток

● от 0 до 20 мА

Да; 16 бит, включая знак

— Сопротивление на входе (от 0 до 20 мА)

100 Ω; + прибл. Прямое напряжение диодов 0,7 В в 2-проводном режиме

● от -20 мА до +20 мА

Да

— Входное сопротивление (от -20 мА до +20 мА)

100 Ω

● от 4 мА до 20 мA

Да; 15 бит

— Входное сопротивление (от 4 мА до 20 мA)

100 Ω; + прибл. Прямое напряжение диодов 0,7 В в 2-проводном режиме

Длина провода

● экранированные, макс.

1 000 m

Формирование аналоговой величины для входов

Принцип измерения

суммирующий (сигма-дельта)

Время интегрирования и преобразования/разрешение на канал

● Макс. разрешение с диапазоном перегрузки (бит со знаком)

16 bit

● Настраиваемое время интегрирования

Да

● Подавление напряжения помех для частоты помех f1 в Гц

16,6/50/60 Гц

● Время преобразования (на канал)

180/60/50 мс

Выравнивание результатов измерений

● Количество ступеней сглаживания

4; нет; 4-/8-/16-кр.

● параметрируемое

Да

Датчики

Соединение сигнального датчика

● для измерения напряжения

Нет

● для измерения напряжения в качестве 2-проводного измерительного преобразователя

Да

— Макс. полное сопротивление нагрузки 2-проводного измерительного преобразователя

650 Ω

● для измерения напряжения в качестве 4-проводного измерительного преобразователя

Да

Погрешности/точность

Погрешность нелинейности (относительно диапазона входных параметров) (+/-)

0,01 %

Погрешность температуры (относительно диапазона входных параметров) (+/-)

0,005 %/K

перекрестные модуляции между входами, мин.

50 dB; применимо до перенапряжения ±5 В на других каналах

Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-)

0,05 %

Эксплуатационный предел погрешности во всем диапазоне температуры

● Ток относительно диапазона входных параметров, (+/-)

0,5 %

Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)

● Ток относительно диапазона входных параметров, (+/-)

0,3 %

Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех

● Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений)

70 dB

● Макс. синфазное напряжение

10 V

● Мин. синфазные помехи

90 dB

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Аварийные сигналы

● Диагностический сигнал

Да

● Сигнал предельного значения

Нет

Диагностика

● Контроль напряжения питания

Да

● Обрыв провода

Да; при 4 - 20 мА

● Короткое замыкание

Да; 2-проводной режим: короткое замыкание питания датчика на массу или входа для питания датчика

● Суммарная ошибка

Да

● Переполнение/незаполнение

Да

Диагностический светодиодный индикатор

● Контроль напряжения питания (PWR-LED)

Да; зеленые светодиоды

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Нет

● для диагностики модуля

Да; зеленые/красные светодиоды

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Да; по группам каналов между группой 2-проводных токовых входов и группой 4-проводных токовых входов

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением питания блока электроники

Да; только для 4-проводного измерительного преобразователя

Допустимая разность потенциалов

между входами (UCM)

10 В пост. тока

Изоляция

Изоляция, испытанная посредством

707 В пост. тока (типовое испытание)

Стандарты, допуски, сертификаты

Воздействие на окружающую среду

● экологическая декларация изделия

Да

Потенциал парникового эффекта

— потенциал парникового эффекта (общий) [экв. CO2]

9,32 kg

— потенциал парникового эффекта (в процессе производства) [экв. CO2]

4,97 kg

— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]

4,79 kg

— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]

-0,449 kg

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-30 °C; < 0 °C, начиная с FS02

● горизонтальный настенный монтаж, макс.

60 °C

● вертикальный настенный монтаж, мин.

-30 °C; < 0 °C, начиная с FS02

● вертикальный настенный монтаж, макс.

50 °C

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

5 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание

Абсолютная атмосферная влажность

● точка росы, мин.

-60 °C; пригодно для применения в сушильных камерах

Размеры

Ширина

15 mm

Высота

73 mm

Глубина

58 mm

Массы

Масса, прибл.

31 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-01
eClass	12	27-24-26-01
eClass	9.1	27-24-26-01
eClass	9	27-24-26-01
eClass	8	27-24-26-01
eClass	7.1	27-24-26-01
eClass	6	27-24-26-01
ETIM	10	EC001596
ETIM	9	EC001596
ETIM	8	EC001596
ETIM	7	EC001596
IDEA	4	3562
UNSPSC	15	32-15-17-05

Разрешения / Сертификаты

General Product Approval
		China RoHS	Miscellaneous	Manufacturer Declaration
General Product Approval				For use in hazardous locations
	Metrological Approval				CCC-Ex
For use in hazardous locations					Maritime application
FM		Type Examination Certificate		Miscellaneous
Maritime application
			NK / Nippon Kaiji Kyokai
Maritime application		Environment
CCS (China Classification Society)	KR (Korean Register of Shipping)

последнее изменение:

01.02.2026
