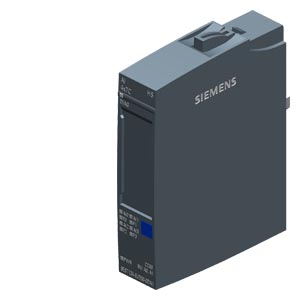

    Siemens 6ES7134-6JD00-0DA1 распределенная периферия

    Siemens 6ES7134-6JD00-0DA1 распределенная периферия

    SIMATIC ET 200SP, модуль аналоговых входов (термопар), AI 4xTC High Speed, скоростной, 4 входа термопар, упаковка из 1 шт. , для установки на базовый блок типа A0, A1 цветовой код CC00, диагностика модуля, 16 бит, +/-0,1%

    Купить 6ES71346JD000DA1 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: на складе: 1 шт.

    mdi-cash-multiple 26835 руб.

    Технические характеристики 6ES71346JD000DA1

    		 SIMATIC ET 200SP, Analog input module, AI 4xTC High Speed, suitable for BU type A0, A1, Color code CC00, channel diagnostics, 16 bit, +/-0.1%
    Общая информация
    Обозначение типа продукта AI 4xTC HS
    Функциональный стандарт HW Не ниже FS02
    Версия микропрограммного обеспечения
    ● Возможно обновление микропрограммного обеспечения Да
    Применяемые системные блоки BU-тип A0, A1
    Цветовой код на табличке цветовой маркировки в зависимости от модуля CC00
    Функция продукта
    ● Данные для идентификации и техобслуживания Да; I&M0 - I&M3
    ● Режим тактовой синхронизации Нет
    ● Масштабируемый диапазон измерений Да
    Инженерное обеспечение с помощью
    ● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V15 с HSP 265 / включено, начиная с V15.1
    ● STEP 7 проектируемая/интегрированная среда, версия не ниже не ниже версии V5.5 SP3
    ● PROFIBUS, версия не ниже GSD/GSD-Revision по одному файлу GSD начиная с ревизии 3 и 5
    ● PROFINET, версия не ниже GSD/GSD-Revision GSDML, версия V2.3
    Режим работы
    ● Выборка с запасом по частоте дискретизации Нет
    ● MSI Да
    Конфигурация CiR в режиме RUN
    Изменение параметров в режиме RUN возможно Да
    Калибровка в режиме RUN возможна Да
    Напряжение питания
    Номинальное значение (пост. ток) 24 V
    Допустимый диапазон, нижний предел (пост. ток) 19,2 V
    Допустимый диапазон, верхний предел (пост. ток) 28,8 V
    Защита от перепутывания полярности Да
    Входной ток
    Потребление тока (номинальное) 37 mA
    Макс. потребление тока 50 mA
    Рассеиваемая мощность
    Нормальная рассеиваемая мощность 0,9 W
    Адресная область
    Адресное пространство на модуль
    ● Макс. адресное пространство на модуль 16 byte; + 1 байт на информацию о качестве
    Конфигурация аппаратного обеспечения
    Автоматическое кодирование Да
    ● механический кодирующий элемент Да
    ● Тип механического кодирующего элемента Тип A
    Выбор BaseUnit для вариантов подключения
    ● 2-проводное подключение BU-тип A0, A1
    Аналоговые вводы
    Число аналоговых входов 4
    Макс. допустимое входное напряжение для входа напряжения (предел разрушения) 30 V
    Мин. время цикла (все каналы) 5 ms; Сумма основного времени преобразования и дополнительного времени на обработку (в зависимости от настройки параметров активированных каналов)
    техническую единицу измерения температуры можно задать Да; °C/°F/K
    Входные диапазоны (номинальные значения), напряжения
    ● от -1 до +1 В Да; 16 бит, включая знак
    — Сопротивление на входе (от -1 до 1 В) 1 MΩ
    ● от -250 до +250 мВ Да; 16 бит, включая знак
    — Сопротивление на входе (от -250 до +250 мВ) 1 MΩ
    ● от -50 до +50 мВ Да; 16 бит, включая знак
    — Сопротивление на входе (от -50 до +50 мВ) 1 MΩ
    ● от -80 до +80 мВ Да; 16 бит, включая знак
    — Сопротивление на входе (от -80 до 80 мВ) 1 MΩ
    Диапазоны входных параметров (номинальные значения), термоэлементы
    ● Тип B Да; 16 бит, включая знак
    — Сопротивление на входе (тип B) 1 MΩ
    ● Тип C Да; 16 бит, включая знак
    — Сопротивление на входе (тип C) 1 MΩ
    ● Тип E Да; 16 бит, включая знак
    — Сопротивление на входе (тип E) 1 MΩ
    ● Тип J Да; 16 бит, включая знак
    — Сопротивление на входе (тип J) 1 MΩ
    ● Тип K Да; 16 бит, включая знак
    — Сопротивление на входе (тип K) 1 MΩ
    ● Тип L Да; 16 бит, включая знак
    — Сопротивление на входе (тип L) 1 MΩ
    ● Тип N Да; 16 бит, включая знак
    — Сопротивление на входе (тип N) 1 MΩ
    ● Тип R Да; 16 бит, включая знак
    — Сопротивление на входе (тип R) 1 MΩ
    ● Тип S Да; 16 бит, включая знак
    — Сопротивление на входе (тип S) 1 MΩ
    ● Тип T Да; 16 бит, включая знак
    — Сопротивление на входе (тип T) 1 MΩ
    ● Тип U Да; 16 бит, включая знак
    — Сопротивление на входе (тип U) 1 MΩ
    ● Тип TXK/TXK(L) согласно ГОСТ Да; 16 бит, включая знак
    — Сопротивление на входе (тип TXK/TXK(L) согласно ГОСТ) 1 MΩ
    Термоэлемент (TC)
    Температурная компенсация
    — параметрируемое Да
    — эталонный канал модуля Нет
    — внутренняя точка сравнения Да; с базовым блоком типа A1
    — Эталонный канал группы Да
    — Количество групп эталонного канала 4; Группа 0 - 3
    — фиксированная эталонная температура Да
    Длина провода
    ● экранированные, макс. 200 m; 100 м для термоэлементов
    Формирование аналоговой величины для входов
    Принцип измерения суммирующий (сигма-дельта)
    Время интегрирования и преобразования/разрешение на канал
    ● Макс. разрешение с диапазоном перегрузки (бит со знаком) 16 bit
    ● Настраиваемое время интегрирования Да
    ● Основное время преобразования, включая время интегрирования (мс)
    — жополнительное время на обработку при проверке обрыва провода 1 ms
    ● Подавление напряжения помех для частоты помех f1 в Гц 16,6 / 50 / 60 Гц / выкл.
    ● Время преобразования (на канал) 180/60/50/1,25 мс
    Выравнивание результатов измерений
    ● Количество ступеней сглаживания 4; нет; 4-/8-/16-кр.
    ● параметрируемое Да
    ● Ступень: без ступени Да
    ● Ступень: слабая Да
    ● Ступень: средняя Да
    ● Ступень: сильная Да
    Датчики
    Соединение сигнального датчика
    ● для измерения напряжения Да
    Погрешности/точность
    Погрешность нелинейности (относительно диапазона входных параметров) (+/-) 0,01 %
    Погрешность температуры (относительно диапазона входных параметров) (+/-) 0,005 %/K
    перекрестные модуляции между входами, мин. -70 dB
    Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) 0,03 %
    Эксплуатационный предел погрешности во всем диапазоне температуры
    ● Напряжение относительно диапазона входных параметров, (+/-) 0,1 %; 0,3 %, если SFU выкл.
    Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
    ● Напряжение относительно диапазона входных параметров, (+/-) 0,05 %; 0,2 %, если SFU выкл.
    Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
    ● Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) 70 dB
    ● Макс. синфазное напряжение 60 V; DC
    ● Мин. синфазные помехи 90 dB
    Аварийные сигналы/диагностика/информация о состоянии
    Диагностическая функция Да
    Аварийные сигналы
    ● Диагностический сигнал Да
    ● Сигнал предельного значения Да; по два значения верхнего и нижнего пределов
    Диагностика
    ● Контроль напряжения питания Да
    ● Обрыв провода Да; поканально
    ● Суммарная ошибка Да
    ● Переполнение/незаполнение Да; поканально
    Диагностический светодиодный индикатор
    ● Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
    ● Индикатор состояния канала Да; зеленые светодиоды
    ● для диагностики канала Да; красный светодиод
    ● для диагностики модуля Да; зеленые/красные светодиоды
    Гальваническая развязка
    Гальваническая развязка каналов
    ● между каналами Нет
    ● между каналами и шиной на задней стенке Да
    ● между каналами и напряжением питания блока электроники Да
    Допустимая разность потенциалов
    между входами (UCM) 60 В пост. тока
    Изоляция
    Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
    Стандарты, допуски, сертификаты
    Подходит для приложений согласно AMS 2750 Да; Декларация о соответствии, см. сообщение 109757262 в Online-Support
    Подходит для приложений согласно CQI-9 Да; На основе AMS 2750 E
    Воздействие на окружающую среду
    ● экологическая декларация изделия Да
    Потенциал парникового эффекта
    — потенциал парникового эффекта (общий) [экв. CO2] 9,32 kg
    — потенциал парникового эффекта (в процессе производства) [экв. CO2] 4,97 kg
    — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] 4,79 kg
    — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] -0,449 kg
    Окружающие условия
    Температура окружающей среды при эксплуатации
    ● горизонтальный настенный монтаж, мин. -30 °C; < 0 °C, начиная с FS02
    ● горизонтальный настенный монтаж, макс. 60 °C
    ● вертикальный настенный монтаж, мин. -30 °C; < 0 °C, начиная с FS02
    ● вертикальный настенный монтаж, макс. 50 °C
    Высота при эксплуатации относительно уровня моря
    ● Высота места установки над уровнем моря, макс. 5 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание
    Абсолютная атмосферная влажность
    ● точка росы, мин. -60 °C; пригодно для применения в сушильных камерах
    Размеры
    Ширина 15 mm
    Высота 73 mm
    Глубина 58 mm
    Массы
    Масса, прибл. 33 g
    Классификации
    Версия Классификация
    eClass 14 27-24-26-01
    eClass 12 27-24-26-01
    eClass 9.1 27-24-26-01
    eClass 9 27-24-26-01
    eClass 8 27-24-26-01
    eClass 7.1 27-24-26-01
    eClass 6 27-24-26-01
    ETIM 10 EC001596
    ETIM 9 EC001596
    ETIM 8 EC001596
    ETIM 7 EC001596
    IDEA 4 3562
    UNSPSC 15 32-15-17-05
    Разрешения / Сертификаты
    General Product Approval Maritime application Environment

    CCC

    Miscellaneous

    EAC

    CCS (China Classification Society)

    Environmental Confirmations

    Environmental Confirmations

    Environment

    EPD Typ II/III (with life cylce assessment)

    последнее изменение: 01.02.2026
