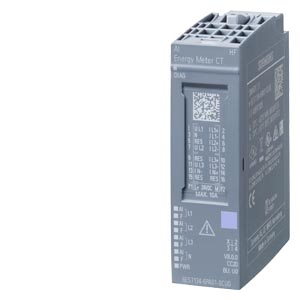

    Siemens 6ES7134-6PA01-0CU0 распределенная периферия

    Siemens 6ES7134-6PA01-0CU0 распределенная периферия

    SIMATIC ET 200SP, модуль аналогового ввода - электрический счётчик ~480 В, AI Energy Meter 480V CT HF, с улучшенными функциями, для токовых трансформаторов 1A/5A, с функциями анализа сети, для установки на базовый блок типа U0, диагностика канала

    Купить 6ES71346PA010CU0 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 65675 руб.

    Технические характеристики 6ES71346PA010CU0

    		 SIMATIC ET 200SP, модуль аналогового ввода - электрический счётчик ~480 В, AI Energy Meter 480V CT HF, с улучшенными функциями, для токовых трансформаторов 1A/5A, с функциями анализа сети, для установки на базовый блок типа U0, диагностика канала
    Общая информация
    Обозначение типа продукта счетчик энергии AI CT HF
    Версия микропрограммного обеспечения V8.0
    ● Возможно обновление микропрограммного обеспечения Да
    Применяемые системные блоки Базовый блок, тип U0
    Цветовой код на табличке цветовой маркировки в зависимости от модуля CC20
    поддерживаемые сетевые системы TT, TN, IT
    Функция продукта
    ● Измерение напряжения Да
    — без трансформатора напряжения Да
    — с трансформатором напряжения Да
    ● Измерение тока Да; макс. 4
    — без трансформатора тока Нет
    — с трансформатором тока Да; Трансформатор тока на 1 A или 5 A
    — с катушкой Роговского Нет
    — с трансформатором тока и напряжения Нет
    ● Измерение энергии Да
    ● Измерение частоты Да
    ● Измерение мощности Да
    ● Измерение активной мощности Да
    ● Измерение реактивной мощности Да
    ● Измерение коэффициента мощности Да
    ● Измерение коэффициента мощности Да
    ● Компенсация реактивной мощности Да
    ● Анализ сети Да
    — Контроль мгновенных значений и значений полуволны Да
    — Измерение полного коэффициента гармонических искажений тока и напряжения Да
    — Гармоника тока и напряжения Да
    — Кратковременная посадка напряжения (DIP) Да
    — Выброс напряжения (Swell) Да
    ● Данные для идентификации и техобслуживания Да; I&M0 - I&M3
    ● Режим тактовой синхронизации Нет
    Инженерное обеспечение с помощью
    ● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже Не ниже STEP 7 V16 с HSP
    ● STEP 7 проектируемая/интегрированная среда, версия не ниже не ниже версии V5.5 SP3
    ● PROFIBUS, версия не ниже GSD/GSD-Revision по одному файлу GSD начиная с ревизии 3 и 5
    ● PROFINET, версия не ниже GSD/GSD-Revision V2.3
    Режим работы
    ● Переключение рабочих режимов во время работы Да; Модуль в исполнении 32 I / 20 Q позволяет выполнять динамическое переключение между 25 вариантами полезных данных, в т. ч. 23 предварительно заданных варианта и 2 варианта, задаваемых пользователем
    ● цикличный доступ к измеренным значениям Да
    ● нецикличный доступ к измеренным значениям Да
    ● жестко определенные наборы измеренных значений Да
    ● свободно определенные наборы измеренных значений Да; Для циклического и нециклического доступа к измеряемым значениям
    Конфигурация CiR в режиме RUN
    Изменение параметров в режиме RUN возможно Да
    Калибровка в режиме RUN возможна Да
    Вид конструкции/монтаж
    Монтажное положение любой
    Напряжение питания
    Номинальное значение (пост. ток) 24 V
    Допустимый диапазон, нижний предел (пост. ток) 19,2 V
    Допустимый диапазон, верхний предел (пост. ток) 28,8 V
    Входной ток
    Потребление тока (номинальное) 12,5 mA
    Макс. потребление тока 17 mA
    Рассеиваемая мощность
    Нормальная рассеиваемая мощность 1,4 W; входной ток 4x 6 A, 3x AC 230 В
    Адресная область
    Адресное пространство на модуль
    ● Вводы 256 byte
    ● Выводы 20 byte
    Конфигурация аппаратного обеспечения
    Автоматическое кодирование Да
    ● механический кодирующий элемент Да
    ● Тип механического кодирующего элемента тип C
    Выбор BaseUnit для вариантов подключения
    ● 2-проводное подключение Базовый блок, тип U0
    Время
    Счетчик рабочего времени
    ● есть Да
    Аналоговые вводы
    Нормальное время цикла (все каналы) 50 ms; Время на последовательное обновление результатов измерения и расчетных значений (циклические и ациклические данные)
    Длина провода
    ● экранированные, макс. 200 m
    ● неэкранированные, макс. 200 m
    Формирование аналоговой величины для входов
    Частота сканирования, макс. 2 048 kHz
    Аварийные сигналы/диагностика/информация о состоянии
    Аварийные сигналы
    ● Диагностический сигнал Да
    ● Сигнал предельного значения Да
    ● Аварийный сигнал процесса Да; Контроль до 16 свободно выбираемых процессных значений при превышении или недостижении
    Диагностика
    ● Качество сети Да
    ● Напряжение питания Да
    ● Технологический аварийный сигнал потерян Да
    ● Ошибка параметрирования Да
    ● Неисправность модуля Да
    ● Канал недоступен Да
    ● Переполнение/незаполнение Да
    ● Ток перегрузки Да
    Диагностический светодиодный индикатор
    ● Контроль напряжения питания (PWR-LED) Да
    ● Индикатор состояния канала Да; зеленые светодиоды
    ● для диагностики канала Да; красный светодиод работы (Fn)
    ● для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)
    Встроенные функции
    Функции измерения
    ● Способ измерения напряжения ИСКЗ
    ● Способ измерения тока ИСКЗ
    ● Вид регистрации результатов измерения непрерывно
    ● Форма кривой напряжения синусоидальная или искаженное
    ● Хранение результатов измерения в буфере Да
    ● Длина параметра 128 byte
    ● Ширина пропускания регистрации фактического значения 3,2 kHz; Гармоники: 63/50 Гц, 52/60 Гц
    Диапазон измерений
    — Мин. измерение частоты 40 Hz
    — Макс. измерение частоты 70 Hz
    Измерительные входы для напряжения
    — Измеряемое сетевое напряжение между фазой и нейтральным проводником 277 V
    — Измеряемое сетевое напряжение между внешними проводниками 480 V
    — Мин. измеряемое сетевое напряжение между фазой и нейтральным проводником 3 V
    — Макс. измеряемое сетевое напряжение между фазой и нейтральным проводником 300 V
    — Мин. измеряемое сетевое напряжение между внешними проводниками 6 V
    — Макс. измеряемое сетевое напряжение между внешними проводниками 519 V
    — Внутреннее сопротивление внешнего и нейтрального проводников 1,5 MΩ
    — Потребляемая мощность на фазу 60 mW; 300 В перем. тока
    — Импульсная прочность 1,2/50 мкс 2,5 kV
    — Категория измерения напряжения согласно IEC 61010-2-030 CAT II
    Измерительные входы для тока
    — мин. относительный измерительный ток, при перем. токе 1 %; относительно диапазона измерений; 1 A, 5 A
    — макс. относительный измерительный ток, при перем. токе 120 %; относительно вспомогательного расчетного тока 5 A
    — максимально допустимый ток длительной нагрузки, при перем. токе 5 A; 6 A постоянная термическая перегрузка
    — потребление кажущейся мощности на фазу при диапазоне измерений 5 А 0,6 VA
    — расчетное значение устойчивости к току короткого замыкания в течение 1 с 100 A
    — Входное сопротивление пределы измерения от 0 до 5 A 25 mΩ; на клемме
    — способность выдерживать импульсную перегрузку 10 A; в течение 1 минуты
    — подавление нулевого значения 0 ... 20 %, в отношении номинального тока
    Класс точности согласно IEC 61557-12
    — Измеряемая величина напряжение 0,2
    — Измеряемая величина ток 0,2
    — Измеряемая величина кажущаяся мощность 0,5
    — Измеряемая величина активная мощность 0,5
    — Измеряемая величина реактивная мощность 1
    — Измеряемая величина коэффициент мощности 0,5
    — Измеряемая величина активная энергия 0,5
    — Измеряемая величина реактивная энергия 1
    — Измеряемый параметр тока нулевого провода 0,2
    — Измеряемый параметр фазного угла ±0,5°; не учтено в МЭК 61557-12
    — Измеряемая величина частота 0,05; действительно для действительного диапазона измерения напряжения
    — Измеряемая величина гармоники 1
    — Измеряемая величина полного коэффициента гармонических искажений напряжения THDU 1
    — Измеряемая величина полного коэффициента гармонических искажений тока THDI 1
    Класс точности анализа сети согласно IEC 61000-4-30
    — Измеряемая величина напряжение Класс S
    — Измеряемая величина ток Класс S
    — Измеряемая величина частота Класс S
    — Измеряемая величина кратковременного исчезновения напряжения Класс S
    — Измеряемая величина кратковременной просадки и превышения напряжения Класс S
    — Измеряемая величина гармоники напряжения Класс S
    — Измеряемая величина гармоники тока Класс S
    Гальваническая развязка
    Гальваническая развязка каналов
    ● между каналами Нет
    ● между каналами и шиной на задней стенке Да
    ● между каналами и напряжением нагрузки L+ Да; Включая FE
    Изоляция
    Изоляция, испытанная посредством Между каналами и кросс-платой, электропитание 24 В Контрольное испытание 1 920 В пер. тока, 2 с; между кросс-платой и электропитанием 24 В: Типовое испытание 707 В пост. тока
    Стандарты, допуски, сертификаты
    Воздействие на окружающую среду
    ● экологическая декларация изделия Да
    Потенциал парникового эффекта
    — потенциал парникового эффекта (общий) [экв. CO2] 9,32 kg
    — потенциал парникового эффекта (в процессе производства) [экв. CO2] 4,97 kg
    — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] 4,79 kg
    — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] -0,449 kg
    Окружающие условия
    Температура окружающей среды при эксплуатации
    ● горизонтальный настенный монтаж, мин. -30 °C
    ● горизонтальный настенный монтаж, макс. 60 °C
    ● вертикальный настенный монтаж, мин. -30 °C
    ● вертикальный настенный монтаж, макс. 50 °C
    Высота при эксплуатации относительно уровня моря
    ● Высота места установки над уровнем моря, макс. 3 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание
    Абсолютная атмосферная влажность
    ● точка росы, мин. -60 °C; пригодно для применения в сушильных камерах
    Размеры
    Ширина 20 mm
    Высота 73 mm
    Глубина 58 mm
    Массы
    Масса, прибл. 45 g
    Прочее
    Данные для выбора трансформатора напряжения
    ● с вторичной стороны, макс. 300 V
    Данные для выбора трансформатора тока
    ● Мин. полное сопротивление нагрузки трансформатора тока x/1A в зависимости от длины и сечения кабеля, см. справочник по аппарату
    ● Мин. полное сопротивление нагрузки трансформатора тока x/5A в зависимости от длины и сечения кабеля, см. справочник по аппарату
    Классификации
    Версия Классификация
    eClass 14 27-24-26-01
    eClass 12 27-24-26-01
    eClass 9.1 27-24-26-01
    eClass 9 27-24-26-01
    eClass 8 27-24-26-01
    eClass 7.1 27-24-26-01
    eClass 6 27-24-26-01
    ETIM 10 EC001596
    ETIM 9 EC001596
    ETIM 8 EC001596
    ETIM 7 EC001596
    IDEA 4 3562
    UNSPSC 15 32-15-17-05
    Разрешения / Сертификаты
    General Product Approval

    EU declaration of conformity

    UK Declaration of Conformity

    Miscellaneous

    Manufacturer Declaration

    UL

    KC

    General Product Approval For use in hazardous locations Maritime application

    RCM

    EAC

    UL

    FM

    ABS (American Bureau of Shipping)

    BV (Bureau Veritas)

    Maritime application

    DNV (Det Norske Veritas)

    LR (Lloyds Register)

    NK / Nippon Kaiji Kyokai

    RINA (Registro Italiano Navale)

    RMRS (Russian Maritime Register)

    CCS (China Classification Society)

    Maritime application Environment

    KR (Korean Register of Shipping)

    EPD Typ II/III (with life cylce assessment)

    Siemens EcoTech Profile (SEP)
