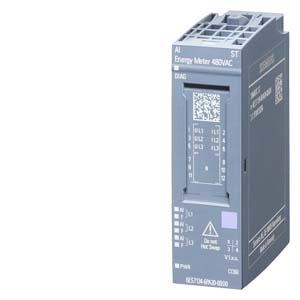

SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВВОДА - ЭЛЕКТРИЧЕСКИЙ СЧЁТЧИК (480 В), AI ENERGY METER 480VAC ST, ДЛЯ УСТАНОВКИ НА БАЗОВЫЙ БЛОК ТИПА D0, ЦВЕТОВОЙ КОД CC00, ДИАГНОСТИКА КАНАЛОВ
Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.
Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:
Варианты поставки:
| | SIMATIC ET 200SP, ANALOG INPUT MODULE, AI ENERGY METER 480VAC ST, FITS TO BU-TYPE D0, CHANNEL DIAGNOSIS | |
| Общая информация | ||
| Обозначение типа продукта | ET 200SP, AI Energy Meter 480 В перем. тока ST, УЕ 1 | |
| Функциональный стандарт HW | ||
| Версия микропрограммного обеспечения | V4.0 | |
| Возможно обновление микропрограммного обеспечения | ||
| Применяемые системные блоки | BU-тип D0, BU20-P12+A0+0B | |
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | ||
| Функция продукта | ||
| Измерение напряжения | Да | |
| Измерение напряжения с трансформатором напряжения | Да | |
| Измерение тока | Да | |
| Измерение фазного тока без трансформатора тока | Нет | |
| Измерение фазного тока с трансформатором тока | Да | |
| Измерение энергии | Да | |
| Измерение частоты | Да | |
| Измерение мощности | Да | |
| Измерение активной мощности | Да | |
| Измерение реактивной мощности | Да | |
| Измерение импульса | ||
| Данные для идентификации и техобслуживания | Да; I&M0 – I&M3 | |
| Режим тактовой синхронизации | Нет | |
| Масштабируемый диапазон измерений | ||
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13 SP1 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | не ниже версии 5.5 SP4 | |
| PROFIBUS, версия не ниже GSD/GSD-Revision | GSD, версия 5 | |
| PROFINET, версия не ниже GSD/GSD-Revision | V2.3 | |
| Режим работы | ||
| Циклическое измерение | Да | |
| Ациклическое измерение | Да | |
| нецикличный доступ к измеренным значениям | Да | |
| жестко определенные наборы измеренных значений | Да | |
| свободно определенные наборы измеренных значений | Да | |
| Управление конфигурацией | ||
| посредством полезных данных | ||
| посредством набора данных | Да | |
| Конфигурация CiR в режиме RUN | ||
| Изменение параметров в режиме RUN возможно | Да | |
| Калибровка в режиме RUN возможна | Да | |
| Вид конструкции/монтаж | ||
| Монтажное положение | Любая | |
| Напряжение питания | ||
| Описание | Питание по каналу измерения напряжения L1 | |
| Вид напряжения питания | Перем. ток 100 - 277 В | |
| Допустимый диапазон, нижний предел (перем. ток) | 90 V | |
| Допустимый диапазон, верхний предел (перем. ток) | 293 V | |
| Относительный симметричный допуск напряжения питания | ||
| Сетевая частота | ||
| диапазон допустимых значений, нижний предел | 47 Hz | |
| диапазон допустимых значений, верхний предел | 63 Hz | |
| Входной ток | ||
| Потребление тока (номинальное) | ||
| Макс. потребление тока | ||
| Мощность | ||
| Потребляемая мощность без модуля расширения, тип. | ||
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 0,6 W | |
| Адресная область | ||
| Адресное пространство на модуль | ||
| Макс. адресное пространство на модуль | 268 byte; Ввод 256 байт/вывод 12 байт | |
| Конфигурация аппаратного обеспечения | ||
| Автоматическое кодирование | ||
| электронный кодирующий элемент тип F | ||
| электронный кодирующий элемент тип H | ||
| механический кодирующий элемент | Да | |
| Выбор BaseUnit для вариантов подключения | ||
| 1-проводное подключение | ||
| 2-проводное подключение | ||
| 3-проводное подключение | ||
| 4-проводное подключение | ||
| Время | ||
| Счетчик рабочего времени | ||
| есть | Да | |
| Аналоговые вводы | ||
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | ||
| Макс. допустимый входной ток для токового входа (предел разрушения) | ||
| Нормальное время цикла (все каналы) | 50 ms; Время на последовательное обновление результатов измерения и расчетных значений (циклические и ациклические данные) | |
| Нормирование измеренных значений | ||
| Длина провода | ||
| экранированные, макс. | ||
| Формирование аналоговой величины для входов | ||
| Принцип измерения | ||
| Частота сканирования, макс. | ||
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | ||
| Настраиваемое время интегрирования | ||
| Время интегрирования (мс) | ||
| Основное время преобразования, включая время интегрирования (мс) | ||
| — дополнительное время преобразования на контроль обрыва провода | ||
| — дополнительное время преобразования на измерение сопротивления | ||
| — жополнительное время на обработку при проверке обрыва провода | ||
| — дополнительная проверка обрыва провода питающей линии | ||
| Подавление напряжения помех для частоты помех f1 в Гц | ||
| Время преобразования (на канал) | ||
| Основное время выполнения для узла (все каналы разрешены) | ||
| Время для калибровки смещения (на каждый модуль) | ||
| Выравнивание результатов измерений | ||
| параметрируемое | ||
| Ступень: без ступени | ||
| Ступень: слабая | ||
| Ступень: средняя | ||
| Ступень: сильная | ||
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | ||
| Мин. время фильтрации и обработки (TWE) | ||
| Макс. время цикла шины (TDP) | ||
| Макс. фазвые флуктуации | ||
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Сигнал предельного значения | Да | |
| Аварийный сигнал процесса | Да; Контроль до 16 свободно выбираемых процессных значений при превышении или недостижении | |
| Диагностические сообщения | ||
| Обрыв провода | ||
| Короткое замыкание | ||
| Диагностический светодиодный индикатор | ||
| Светодиод RUN | ||
| Светодиод ERROR | ||
| Контроль напряжения питания (PWR-LED) | Да | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Да; красный светодиод работы (Fn) | |
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Встроенные функции | ||
| Функции измерения | ||
| Способ измерения напряжения | ИСКЗ | |
| Способ измерения тока | ИСКЗ | |
| Вид регистрации результатов измерения | непрерывно | |
| Форма кривой напряжения | синусоидальная или искаженное | |
| Хранение результатов измерения в буфере | Да | |
| Длина параметра | 74 byte | |
| Ширина пропускания регистрации фактического значения | 2 kHz; Гармоники: 39 / 50 Гц, 32 / 60 Гц | |
| Режим работы для регистрации результатов измерения | ||
| — Автоматическая регистрация сетевой частоты | Нет; параметрируемое | |
| — Фиксация на 50 Гц | ||
| — Фиксация на 60 Гц | ||
| Диапазон измерений | ||
| — Мин. измерение частоты | 45 Hz | |
| — Макс. измерение частоты | 65 Hz | |
| Измерительные входы для напряжения | ||
| — Измеряемое сетевое напряжение между фазой и нейтральным проводником | 277 V | |
| — Измеряемое сетевое напряжение между внешними проводниками | 480 V | |
| — Мин. измеряемое сетевое напряжение между фазой и нейтральным проводником | 90 V | |
| — Макс. измеряемое сетевое напряжение между фазой и нейтральным проводником | 293 V | |
| — Мин. измеряемое сетевое напряжение между внешними проводниками | 155 V | |
| — Макс. измеряемое сетевое напряжение между внешними проводниками | 508 V | |
| — измеряемое напряжение сети (граница разрушения), макс. | ||
| — Категория измерения напряжения | ||
| — Категория измерения напряжения согласно IEC 61010-2-030 | CAT II; CAT III при гарантированном защитном уровне 1,5 кВ | |
| — Внутреннее сопротивление внешнего и нейтрального проводников | 3,4 M | |
| — Потребляемая мощность на фазу | 20 mW | |
| — Импульсная прочность 1,2/50 мкс | 1 kV | |
| — Расширение диапазона измерения напряжений в внешнего трансформатора тока | ||
| Измерительные входы для тока | ||
| — мин. относительный измерительный ток, при перем. токе | 1 %; относительно вспомогательного расчетного тока 5 A | |
| — макс. относительный измерительный ток, при перем. токе | 100 %; относительно вспомогательного расчетного тока 5 A | |
| — максимально допустимый ток длительной нагрузки, при перем. токе | 5 A | |
| — потребление кажущейся мощности на фазу при диапазоне измерений 5 А | 0,6 V·A | |
| — расчетное значение устойчивости к току короткого замыкания в течение 1 с | 100 A | |
| — Входное сопротивление пределы измерения от 0 до 1 A | ||
| — Входное сопротивление пределы измерения от 0 до 5 A | 25 m; на клемме | |
| — подавление нулевого значения | параметрируемое: 2 - 250 мА, по умолчанию 50 мА | |
| — подавление нулевого значения тока нейтрального проводника | ||
| — категория измерений тока | ||
| — способность выдерживать импульсную перегрузку | 10 A; в течение 1 минуты | |
| — расширение диапазона измерений тока посредством внешнего трансформатора тока | ||
| Пределы погрешности | ||
| — Эталонные условия для точности измерений | ||
| — при измеряемой величине "напряжение" | ||
| — при измеряемой величине "ток" | ||
| — при измеряемой величине "мощность" | ||
| — при измеряемой величине "активная мощность" | ||
| — при измеряемой величине "реактивная мощность" | ||
| — при измеряемой величине "коэффициент мощности" | ||
| — при измеряемой величине "общая активная энергия" | ||
| — при измеряемой величине "общая реактивная энергия" | ||
| Класс точности согласно IEC 61557-12 | ||
| — Измеряемая величина напряжение | 0,2 | |
| — Измеряемая величина ток | 0,2 | |
| — Измеряемая величина кажущаяся мощность | 0,5 | |
| — Измеряемая величина активная мощность | 0,5 | |
| — Измеряемая величина реактивная мощность | 1 | |
| — Измеряемая величина коэффициент мощности | 0,5 | |
| — Измеряемая величина активная энергия | 0,5 | |
| — Измеряемая величина реактивная энергия | 1 | |
| — Измеряемый параметр тока нулевого провода | 0,5; расчетное | |
| — Измеряемый параметр фазного угла | ±1 °; не учтено в IEC 61557-12 | |
| — Измеряемая величина частота | 0,05 | |
| Гальваническая развязка | ||
| Гальваническая развязка каналов | ||
| между каналами | ||
| между каналами и шиной на задней стенке | Да; AC 3 700 В (Type Test) CAT III | |
| между каналами и напряжением нагрузки L+ | ||
| между каналами и напряжением нагрузки L1 | ||
| между каналами и напряжением питания блока электроники | ||
| Допустимая разность потенциалов | ||
| между различными цепями | ||
| Изоляция | ||
| Изоляция, испытанная посредством | AC 2 300 В для 1 мин (Type Test) | |
| Стандарты, допуски, сертификаты | ||
| Для использования на железной дороге | ||
| EN 50121-3-2 | ||
| EN 50121-4 | ||
| EN 50124-1 | ||
| EN 50125-1 | ||
| EN 50125-2 | ||
| EN 50125-3 | ||
| EN 50155 | ||
| EN 61373 | ||
| Противопожарная защита согласно EN 45545-2 | ||
| Максимально достижимый класс безопасности в безопасном режиме | ||
| SIL согласно EN 50126, 50128, 50129 | ||
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| Горизонтальное монтажное положение, мин. | 0 °C | |
| Горизонтальное монтажное положение, макс. | 60 °C | |
| Вертикальное монтажное положение, мин. | 0 °C | |
| Вертикальное монтажное положение, макс. | 50 °C | |
| Расширенные условия окружающей среды | ||
| относительно температуры окружающей среды, давления воздуха, высоты установки | ||
| Относительная влажность воздуха | ||
| — при конденсации, испытания согласно IEC 60068-2-38, макс. | ||
| Устойчивость | ||
| — к биологически активным веществам/соответствие EN 60721-3-3 | ||
| — к биологически активным веществам/соответствие EN 60721-3-5 | ||
| — к химически активным веществам/соответствие EN 60721-3-3 | ||
| — к химически активным веществам/соответствие EN 60721-3-5 | ||
| — к механически активным веществам/соответствие EN 60721-3-3 | ||
| — к механически активным веществам/соответствие EN 60721-3-5 | ||
| Размеры | ||
| Ширина | 20 mm | |
| Высота | 73 mm | |
| Глубина | 58 mm | |
| Массы | ||
| Масса (без упаковки) | 45 g | |
| Прочее | ||
| Примечание: | ||
| Данные для выбора трансформатора напряжения | ||
| с первичной стороны, мин. | ||
| с первичной стороны, макс. | ||
| с вторичной стороны, мин. | ||
| с вторичной стороны, макс. | ||
| Данные для выбора трансформатора тока | ||
| Мин. полное сопротивление нагрузки трансформатора тока x/1A | в зависимости от длины и сечения кабеля, см. справочник по аппарату | |
| Мин. полное сопротивление нагрузки трансформатора тока x/5A | в зависимости от длины и сечения кабеля, см. справочник по аппарату | |
| Длина кабеля (клемма – трансформатор) в зависимости от Zn и Imax | ||
| последнее изменение: | 13.07.2016 | |
© ПРОМЭНЕРГО АВТОМАТИКА, 2001—2025. Все права защищены законодательством РФ.
Не допускается полное или частичное копирование материалов данного сайта без письменного разрешения владельца. Данный сайт использует технологию cookie. Оставаясь на сайте Вы подтверждаете свое согласие с использованием cookie.
Мы в соцсетях:
Все самое свежее о семинарах, обучениях, web-тренингах и новостях из мира АСУТП
