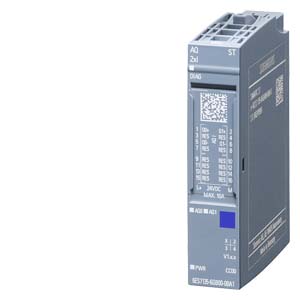

6ES7135-6GB00-0BA1 система распределенного ввода-вывода SIMATIC ET 200SP
SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВВОДА, AQ 2X I ST, ТОК, СТАНДАРТНЫЙ, УПАКОВКА ПО 1 ШТ., ДЛЯ УСТАНОВКИ НА БАЗОВЫЕ БЛОКИ ТИПА A0, A1, ЦВЕТОВОЙ КОД CC00, ДИАГНОСТИКА МОДУЛЯ, 16 БИТ
Область применения 6ES71356GB000BA1
Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.
Дизайн 6ES7135-6GB00-0BA1
Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:
- Диагностические светодиоды индикации наличия ошибок в работе станции (Error), режима работы (RUN), наличия напряжения питания (PWR) и состояний коммуникационных портов (по одному светодиоду на порт).
- Опциональное использование маркировочных и идентификационных этикеток.
- Интерфейс для установки сетевого адаптера и выбора необходимого варианта подключения к сети PROFINET:
- Для стандартных промышленных условий эксплуатации: сетевой адаптер BA 2xRJ45 для подключения сетевых кабелей с помощью штекеров RJ45.
- Для эксплуатации в условиях сильных механических и электромагнитных воздействий: сетевой адаптер BA 2xFC для непосредственного подключения сетевых кабелей.
Варианты поставки:
- Интерфейсный модуль с установленным сетевым адаптером BA 2xRJ45 в комплекте с сервер модулем.
- Интерфейсный модуль в комплекте с сервер модулем. Сетевой адаптер должен заказываться отдельно.
Технические характеристики 6ES71356GB000BA1
| | SIMATIC ET 200SP, ANALOG OUTPUT MODULE, AQ 2XI STANDARD, PACKING UNIT: 1 PIECE, FITS TO BU-TYPE A0, A1, COLOR CODE CC00, MODULE DIAGNOSIS, 16 BIT | |
| Общая информация | ||
| Обозначение типа продукта | ET 200SP, AQ 2xI стандарт | |
| Функциональный стандарт HW | ||
| Версия микропрограммного обеспечения | V1.0 | |
| Возможно обновление микропрограммного обеспечения | Да | |
| Применяемые системные блоки | BU-тип A0, A1 | |
| Используемый клеммный блок | ||
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC00 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 – I&M3 | |
| Масштабируемая область вывода | Нет | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13 SP1 / - | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5 SP3/- | |
| PCS 7 проектируемая/интегрированная среда, версия не ниже | ||
| PROFIBUS, версия не ниже GSD/GSD-Revision | GSD, версия 5 | |
| PROFINET, версия не ниже GSD/GSD-Revision | GSDML, версия V2.3 | |
| Режим работы | ||
| Нет | ||
| MSO | Нет | |
| Резервирование | ||
| Возможность резервирования | ||
| Управление конфигурацией | ||
| посредством полезных данных | ||
| посредством набора данных | ||
| Конфигурация CiR в режиме RUN | ||
| Изменение параметров в режиме RUN возможно | Да | |
| Калибровка в режиме RUN возможна | Нет | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | ||
| Потребление тока (номинальное) | ||
| Макс. потребление тока | 110 mA | |
| Мощность | ||
| Потребляемая мощность шины на задней стенке | ||
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 1,5 W | |
| Адресная область | ||
| Адресное пространство на модуль | ||
| Макс. адресное пространств на модуль | 4 byte; + 1 байт на информацию о качестве | |
| Адресное пространство на модуль с HART, макс. | ||
| Адресное пространство на модуль с MultiHART, макс. | ||
| Конфигурация аппаратного обеспечения | ||
| Выбор BaseUnit для вариантов подключения | ||
| 1-проводное подключение | ||
| 2-проводное подключение | ||
| 3-проводное подключение | ||
| 4-проводное подключение | ||
| Аналоговые выводы | ||
| Число аналоговых выходов | 2 | |
| Выход напряжения, защита от короткого замыкания | ||
| Макс. выходное напряжение, ток короткого замыкания | ||
| Макс. выходной ток, напряжение при работе без нагрузки | ||
| Мин. время цикла (все каналы) | 1 ms | |
| Аналоговый выход с супердискретизацией | Нет | |
| Макс. число значений на цикл | ||
| Мин. разрешение | ||
| Диапазоны выходных параметров, напряжение | ||
| от 0 до 10 В | ||
| от 1 В до 5 В | ||
| от -5 до +5 В | ||
| от -10 до +10 В | ||
| Диапазоны выходных параметров, ток | ||
| от 0 до 20 мА | Да; 15 бит | |
| от -20 мА до +20 мА | Да; 16 бит, включая знак | |
| от 4 мА до 20 мA | Да; 14 бит | |
| Подключение исполнительных элементов | ||
| для выхода напряжения двухпроводного соединения | ||
| для выхода напряжения трехпроводного соединения | ||
| для выхода напряжения четырехпроводного соединения | ||
| для выхода тока двухпроводного соединения | Да | |
| Сопротивление нагрузки (в номинальном диапазоне выхода) | ||
| при выходных напряжениях мин. | ||
| при выходных напряжениях, емкостная нагрузка, макс. | ||
| при выходных токах, макс. | 500 | |
| при выходных токах, индуктивная нагрузка, макс. | 1 mH | |
| Предел разрушения при напряжениях и токах, прилагаемых извне | ||
| Напряжения на выходах | 30 V | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| Формирование аналоговой величины для выходов | ||
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | ||
| Время преобразования (на канал) | ||
| Время установления | ||
| для омической нагрузки | 0,1 ms; норм. значение | |
| для емкостной нагрузки | ||
| для индуктивной нагрузки | 0,5 ms | |
| Погрешности/точность | ||
| Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-) | ||
| Погрешность нелинейности (относительно диапазона выходных параметров) (+/-) | 0,03 % | |
| Погрешность температуры (относительно диапазона выходных параметров) (+/-) | 0,005 %/K | |
| перекрестные модуляции между выходами, мин. | -50 dB | |
| перекрестные модуляции между выходами, макс. | ||
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-) | 0,05 % | |
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,5 % | |
| Ток относительно диапазона выходных параметров, (+/-) | 0,5 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,3 % | |
| Ток относительно диапазона выходных параметров, (+/-) | 0,3 % | |
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Нет | |
| Мин. время обработки и активации (TWA) | ||
| Макс. время цикла шины (TDP) | ||
| Макс. фазовые флуктуации | ||
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностическая функция | Да | |
| Возможность включения заменяющих значений | Да | |
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Диагностические сообщения | ||
| Контроль напряжения питания | Да | |
| Обрыв провода | Да | |
| Короткое замыкание | ||
| Суммарная ошибка | Да | |
| Переполнение/незаполнение | Да | |
| Диагностический светодиодный индикатор | ||
| Светодиод RUN | ||
| Светодиод ERROR | ||
| Светодиод MAINT | ||
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Нет | |
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Гальваническая развязка | ||
| Гальваническая развязка каналов | ||
| между каналами | Нет | |
| между каналами, в блоках для | ||
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением нагрузки L+ | ||
| между каналами и напряжением питания блока электроники | Да | |
| Допустимая разность потенциалов | ||
| между различными цепями | 75 В пост. тока/60 В перем. тока (базовая изоляция) | |
| между массой аналогового модуля и M внутр. (UISO) | ||
| между S- и массой аналогового модуля (UCM) | ||
| Изоляция | ||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |
| Стандарты, допуски, сертификаты | ||
| пригодно для безопасно-ориентированного группового отключения | ||
| Для использования на железной дороге | ||
| EN 50121-3-2 | ||
| EN 50121-4 | ||
| EN 50124-1 | ||
| EN 50125-1 | ||
| EN 50125-2 | ||
| EN 50125-3 | ||
| EN 50155 | ||
| EN 61373 | ||
| Противопожарная защита согласно EN 45545-2 | ||
| Максимально достижимый класс безопасности в безопасном режиме | ||
| Уровень производительности согласно EN ISO 13849-1:2008 | ||
| Уровень полноты безопасности согласно IEC 61508 | ||
| SIL согласно EN 50126, 50128, 50129 | ||
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| Горизонтальное монтажное положение, мин. | 0 °C | |
| Горизонтальное монтажное положение, макс. | 60 °C | |
| Вертикальное монтажное положение, мин. | 0 °C | |
| Вертикальное монтажное положение, макс. | 50 °C | |
| Расширенные условия окружающей среды | ||
| относительно температуры окружающей среды, давления воздуха, высоты установки | ||
| Относительная влажность воздуха | ||
| — при конденсации, испытания согласно IEC 60068-2-38, макс. | ||
| Устойчивость | ||
| — к биологически активным веществам/соответствие EN 60721-3-3 | ||
| — к биологически активным веществам/соответствие EN 60721-3-5 | ||
| — к химически активным веществам/соответствие EN 60721-3-3 | ||
| — к химически активным веществам/соответствие EN 60721-3-5 | ||
| — к механически активным веществам/соответствие EN 60721-3-3 | ||
| — к механически активным веществам/соответствие EN 60721-3-5 | ||
| Децентрализованный режим работы | ||
| Поддерживает быстрый запуск (Fast Startup) | ||
| Пуск согласно приоритету | ||
| Размеры | ||
| Ширина | 15 mm | |
| Высота | 73 mm | |
| Глубина | 58 mm | |
| Массы | ||
| Масса, прибл. | 31 g | |
| Прочее | ||
| Примечание: | ||
| последнее изменение: | 09.07.2016 | |
