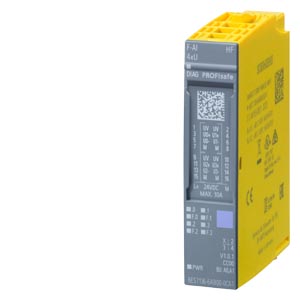

SIMATIC DP, электронный модуль F-AI 4xU 0..10V HF с продвинутыми функциями для ET 200SP, 4 отказобезопасных аналоговых потенциальных входа, для построения контуров отказобезопасных систем вплоть до PL E (ISO 13849) или SIL 3 (IEC 61508)
|
|
SIMATIC DP, электронный модуль F-AI 4xU 0..10V HF с продвинутыми функциями для ET 200SP, 4 отказобезопасных аналоговых потенциальных входа, для построения контуров отказобезопасных систем вплоть до PL E (ISO 13849) или SIL 3 (IEC 61508) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Обозначение типа продукта | F-AI 4XU 0..10V HF | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Версия микропрограммного обеспечения | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Возможно обновление микропрограммного обеспечения | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Применяемые системные блоки | BU-тип A0, A1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Функция продукта | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Инженерное обеспечение с помощью | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V16 с HSP 308 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Режим работы | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Циклическое измерение | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Выборка с запасом по частоте дискретизации | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● MSI | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Конфигурация CiR в режиме RUN | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Изменение параметров в режиме RUN возможно | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Калибровка в режиме RUN возможна | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Защита от перепутывания полярности | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| необходимо напряжение питания согласно NEC, класс 2 | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Потребление тока (номинальное) | 0,38 A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Макс. потребление тока | 0,4 A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Питание датчика | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Питание датчика 24 В | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● 24 В | Да; мин. L+ (-1,5 В) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Защита от короткого замыкания | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. выходной ток | 300 mA; Суммарный ток всех датчиков/каналов | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Мощность | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Потребляемая мощность шины на задней стенке | 70 mW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Рассеиваемая мощность | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Нормальная рассеиваемая мощность | 2 W | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Адресная область | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Адресное пространство на модуль | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Вводы | 14 byte; S7-300/400F ЦПУ, 13 байт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Выводы | 5 byte; S7-300/400F ЦПУ, 4 байт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Конфигурация аппаратного обеспечения | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Автоматическое кодирование | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● электронный кодирующий элемент тип H | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Аналоговые вводы | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Число аналоговых входов | 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● при измерении напряжения | 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 36 V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Входные диапазоны (номинальные значения), напряжения | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● от 0 до +10 В | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — Сопротивление на входе (от 0 до 10 В) | 16 kΩ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Длина провода | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● экранированные, макс. | 200 m | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Формирование аналоговой величины для входов | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Принцип измерения | сигма-дельта | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Время интегрирования и преобразования/разрешение на канал | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Настраиваемое время интегрирования | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Время интегрирования (мс) | 20 / 16,667 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Подавление напряжения помех для частоты помех f1 в Гц | 50 / 60 Hz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Выравнивание результатов измерений | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Количество ступеней сглаживания | 7 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● параметрируемое | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Ступень: без ступени | Да; 1 x время цикла преобразования | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Ступень: слабая | Да; 2 x / 4 x время цикла преобразования | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Ступень: средняя | Да; 8 x / 16 x время цикла преобразования | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Ступень: сильная | Да; 32 x / 64 x время цикла преобразования | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Фильтр среднего значения | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Датчики | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Соединение сигнального датчика | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● для измерения напряжения | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Погрешности/точность | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Погрешность нелинейности (относительно диапазона входных параметров) (+/-) | 0,1 % | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,023 %/K | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | 0,1 % | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Напряжение относительно диапазона входных параметров, (+/-) | 2 % | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Напряжение относительно диапазона входных параметров, (+/-) | 0,1 % | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 40 dB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. синфазное напряжение | 10 V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Мин. синфазные помехи | 70 dB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы/диагностика/информация о состоянии | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диагностическая функция | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Диагностический сигнал | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Сигнал предельного значения | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диагностика | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Контроль напряжения питания | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Обрыв провода | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диагностический светодиодный индикатор | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Светодиод RUN | Да; зеленые светодиоды | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Светодиод ERROR | Да; красный светодиод | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Индикатор состояния канала | Да; зеленые светодиоды | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● для диагностики канала | Да; красный светодиод | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка каналов | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● между каналами | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● между каналами и шиной на задней стенке | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● между каналами и напряжением питания блока электроники | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Допустимая разность потенциалов | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| между входами (UCM) | 10 В полного размаха напряжения | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Изоляция | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Стандарты, допуски, сертификаты | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Воздействие на окружающую среду | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● экологическая декларация изделия | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Потенциал парникового эффекта | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (общий) [экв. CO2] | 88,3 kg | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (в процессе производства) [экв. CO2] | 13,1 kg | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] | 76,6 kg | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] | -1,37 kg | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимально достижимый класс безопасности в безопасном режиме | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Уровень производительности согласно ISO 13849-1 | PLe | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Категория согласно ISO 13849-1 | Кат. 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Уровень полноты безопасности согласно IEC 61508 | SIL 3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Вероятность отказа (при продолжительности использования 20 лет и времени ремонта 100 часов) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — Режим с низкой частотой запросов: PFDavg согласно SIL3 | < 5,00E-05 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3 | < 1,00E-09 1/h | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, мин. | 0 °C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, макс. | 60 °C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, мин. | 0 °C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, макс. | 50 °C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ширина | 15 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Высота | 73 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Глубина | 58 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Масса, прибл. | 48 g | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 23.10.2025 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
