Name: Siemens 6ES7136-6CB00-0CA0 распределенная периферия
Brand: Siemens
Price: 51199 RUB
Availability: InStock

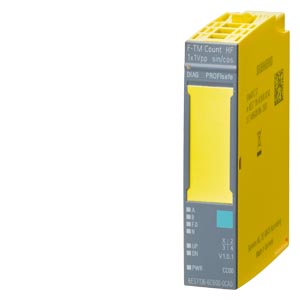

SIMATIC ET 200SP, отказобезопасный технологический модуль F-TM Count 1x1Vpp sin/cos HF, - модуль счёта, PROFIsafe, 1-канальный, для инкрементальных энкодеров, sin/cos 1 Vpp, упаковка из 1 шт., для установки на базовые блоки типа A0 ******************************* Требуется специальный релиз. Пожалуйста, свяжитесь с вашим контактным лицом Siemens

Общая информация

Обозначение типа продукта

F-TM Count 1x1Vpp sin/cos HF

Версия микропрограммного обеспечения

V1.0

● Возможно обновление микропрограммного обеспечения

Да

Применяемые системные блоки

BU-тип A0

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC01

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

STEP 7, V17 или выше: для предыдущих версий используйте GSDML

Напряжение питания

Номинальное значение (пост. ток)

24 V

необходимо напряжение питания согласно NEC, класс 2

Нет

Напряжение нагрузки L+

● Номинальное значение (пост. ток)

24 V

● Допустимый диапазон, нижний предел (пост. ток)

20,4 V

● Допустимый диапазон, верхний предел (пост. ток)

28,8 V

● Защита от перепутывания полярности

Да

Входной ток

Макс. потребление тока

50 mA; 150 мА без нагрузки при нагрузке энкодера 300 мА

Питание датчика

Питание датчика 5 В

● 5 В

Да; 5,1 В ± 3,5 %

● Защита от короткого замыкания

Да; электронная защита от перегрузки, без защиты при подаче нормального напряжения или напряжения счетчика

● Макс. выходной ток

300 mA

Рассеиваемая мощность

Нормальная рассеиваемая мощность

1,25 W

Адресная область

Адресное пространство на модуль

● Вводы

14 byte; S7-300/400F ЦПУ, 13 байт

● Выводы

5 byte; S7-300/400F ЦПУ, 4 байт

Конфигурация аппаратного обеспечения

Автоматическое кодирование

Да

● электронный кодирующий элемент тип H

Да

Цифровые входы

Число входов

1; (счетный вход)

Цифровые входы параметрируемые

Да

Функции цифровых входов, параметрируемые

● Запуск/остановка порта

Да

● Счетчик с инкрементальным датчиком

Да

— Макс. число

1

Входное напряжение

● Вид входного напряжения

sin/cos 1 Vpp

Задержка на входе (при номинальном значении входного напряжения)

● Минимальная ширина импульса для программной реакции

2,5 мкс при параметризации "отсутств."

для технологических функций

— параметрируемое

Да

Длина провода

● экранированные, макс.

150 m

Датчики

Подключаемые датчики

● Инкрементальный датчик (симметричный)

Да; до 200 кГц в зависимости от типа и длины кабеля

Сигналы датчика, инкрементальный датчик (симметричный)

● Входное напряжение

1 Вразмах, центровка со сдвигом 2,5 В

● Макс. входная частота

200 kHz

● Макс. частота счетчика

800 kHz; при четырехкратной обработке

● Макс. длина экранированного провода

150 m

● Инкрементальный датчик с путями A/B, 90° со смещением фаз

Да; sin/cos

● Инкрементальный датчик с путями A/B, 90° со смещением фаз и нулевым путем

Да; sin/cos/ноль

Интерфейсы

Число интерфейсов RS 485

0

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да; см. раздел "Диагностические сообщения" в руководстве

Аварийные сигналы

● Диагностический сигнал

Да

● Аварийный сигнал процесса

Нет

Диагностика

● Контроль напряжения питания

Да

● Обрыв провода

Да

● Короткое замыкание

Да

● Ошибка перехода A/B инкрементального датчика

Да

Диагностический светодиодный индикатор

● Светодиод RUN

Да; зеленые светодиоды

● Светодиод ERROR

Да; красный светодиод

● Контроль напряжения питания (PWR-LED)

Да; зеленые светодиоды

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Да; красный светодиод

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Встроенные функции

Счетчики

Да

● Число счетчиков

1

● Макс. частота счетчика

800 kHz; при четырехкратной обработке

Функции Safety Monitoring

● Безопасный останов (Safe Operating Stop (SOS))

Да

● Безоп. огр. скорости (Safely-Limited Speed (SLS))

Да

● Безоп. напр. дв. (Safe Direction (SDI))

Да

● Безоп. конт. скорости (Safe Speed Monitor (SSM))

Да

Функции счета

● Непрерывный счет

Да

● Режим счета параметрируется

Да

● Программный затвор

Да

● Диапазон счета параметрируемый

Да

Функции измерения

Диапазон измерений

— Мин. измерение частоты

0,04 Hz

— Макс. измерение частоты

800 kHz; при четырехкратной обработке

— Мин. измерение периодов

1 µs

— Макс. измерение периодов

25 s

— Мин. измерение скорости

0 (скорость в проектных единицах измерения за выбранную единицу времени - скорость*1 000)

— Макс. измерение скорости

2 147 483 (скорость в проектных единицах измерения за выбранную единицу времени - скорость*1 000)

Точность

— Измерение частоты

до 100 ppm; зависит от интервала измерений и оценки сигналов; при низкой частоте возможно воздействие посторонних помех на точность (см. диаграмму в 2.2.3)

— Измерение периодов

до 100 ppm; зависит от интервала измерений и оценки сигналов; при низкой частоте возможно воздействие посторонних помех на точность (см. диаграмму в 2.2.3)

— Измерение скорости

до 100 ppm; зависит от интервала измерений и оценки сигналов; при низкой частоте возможно воздействие посторонних помех на точность (см. диаграмму в 2.2.3)

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Нет; есть только один канал

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением нагрузки L+

Нет

● между каналами и напряжением питания блока электроники

Нет

Изоляция

Изоляция, испытанная посредством

707 В пост. тока (типовое испытание)

Стандарты, допуски, сертификаты

применяется для функций обеспечения безопасности

Да

Воздействие на окружающую среду

● экологическая декларация изделия

Да

Потенциал парникового эффекта

— потенциал парникового эффекта (общий) [экв. CO2]

88,3 kg

— потенциал парникового эффекта (в процессе производства) [экв. CO2]

13,1 kg

— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]

76,6 kg

— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]

-1,37 kg

Максимально достижимый класс безопасности в безопасном режиме

● Уровень производительности согласно ISO 13849-1

Кат. 4, PLe

● Уровень полноты безопасности согласно IEC 61508

SIL 3

Вероятность отказа (при продолжительности использования 20 лет и времени ремонта 100 часов)

— режим с низкой частотой запросов: PFDavg согласно SIL1

< 2.00E-03 мониторинг сигналов отключен

— Режим с низкой частотой запросов: PFDavg согласно SIL3

< 3,00E-05

— режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL1

< 3.00E-08 1/h мониторинг сигналов отключен

— Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3

< 1,00E-09 1/h

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

0 °C

● горизонтальный настенный монтаж, макс.

60 °C

● вертикальный настенный монтаж, мин.

0 °C

● вертикальный настенный монтаж, макс.

55 °C

Высота при эксплуатации относительно уровня моря

● Температура окружающей среды-давление воздуха-высота установки

По запросу: Высоты монтажа больше 2 000 м

Размеры

Ширина

15 mm

Высота

73 mm

Глубина

58 mm

Массы

Масса, прибл.

42 g

Разрешения / Сертификаты

Siemens 6ES7136-6CB00-0CA0 распределенная периферия

Технические характеристики 6ES71366CB000CA0
