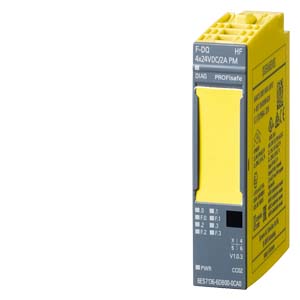

    6ES7136-6DB00-0CA0 система распределенного ввода-вывода SIMATIC ET 200SP

    6ES71366DB000CA0

    SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET 200SP, 4 F-DQ PROFISAFE, =24 В/2 А, 15 ММ ШИРИНОЙ, МОДУЛЬ ДИСКРЕТНЫХ ВЫХОДОВ ДЛЯ СИСТЕМ ПОВЫШЕННОЙ БЕЗОПАСНОСТИ ДО PL E (ISO 13849-1)/ SIL3 (IEC 61508)

    Область применения 6ES71366DB000CA0

    Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.

    Дизайн 6ES7136-6DB00-0CA0

    Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:

    Варианты поставки:

    Технические характеристики 6ES71366DB000CA0

    tr id="Preview_StrTmpl_1_1000001338" class="TEPreviewTableRow">
    SIMATIC DP, ELECTRON. MODULE F. ET 200SP, F-DQ 4XDC 24V/2A, 15 MM WIDTH, UP TO PL E (ISO 13849) UP TO SIL 3 (IEC 61508)
    Общая информация
    Обозначение типа продукта
    Функциональный стандарт HW
    Версия микропрограммного обеспечения
    Возможно обновление микропрограммного обеспечения
    Применяемые системные блоки
    Используемый клеммный блок
    Цветовой код на табличке цветовой маркировки в зависимости от модуля
    Функция продукта
    Данные для идентификации и техобслуживания Да; I&M0 – I&M3
    Инженерное обеспечение с помощью
    STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V12
    STEP 7 проектируемая/интегрированная среда, версия не ниже V5.5 SP3/-
    PCS 7 проектируемая/интегрированная среда, версия не ниже
    PROFIBUS, версия не ниже GSD/GSD-Revision
    PROFINET, версия не ниже GSD/GSD-Revision Версия V2.31
    Режим работы
    DQ
    DQ с функцией экономии энргии
    ШИМ
    Выборка с запасом по частоте дискретизации
    MSO
    Резервирование
    Возможность резервирования
    Управление конфигурацией
    посредством полезных данных
    посредством набора данных
    Напряжение питания
    Номинальное значение (пост. ток) 24 V
    Допустимый диапазон, нижний предел (пост. ток) 20,4 V
    Допустимый диапазон, верхний предел (пост. ток) 28,8 V
    Номинальное значение (перем. ток)
    Защита от перепутывания полярности Да
    Входной ток
    Потребление тока (номинальное) 75 mA; без нагрузки
    Макс. потребление тока 21 mA; из шины на задней стенке
    Выходное напряжение
    Номинальное значение (пост. ток) 24 V
    Номинальное значение (перем. ток)
    Мощность
    Потребляемая мощность шины на задней стенке 70 mW
    Рассеиваемая мощность
    Нормальная рассеиваемая мощность 4 W
    Адресная область
    Адресное пространство на модуль
    Макс. адресное пространство на модуль
    Вводы 5 byte
    Выводы 5 byte
    Конфигурация аппаратного обеспечения
    Автоматическое кодирование
    электронный кодирующий элемент тип F
    электронный кодирующий элемент тип H
    механический кодирующий элемент
    Подмодули
    конфигурируемые субмодули, макс.
    Выбор BaseUnit для вариантов подключения
    1-проводное подключение
    2-проводное подключение
    3-проводное подключение
    4-проводное подключение
    Цифровые выводы
    Вид выходов 4
    с вытекающим током
    с втекающим током
    Защита от короткого замыкания Да
    Нормальный порог срабатывания > 3,3 A
    Распознавание обрыва провода Да
    Нормальный порог срабатывания 8 mA
    Защита от перегрузки Да
    Нормальный порог срабатывания 2,9 A
    Ограничение индуктивного напряжения отключения норм. 2*47 В
    Включение цифрового входа
    Функции цифровых выходов, параметрируемые
    Переключение при сравнительных значениях
    свободно используемый цифровой выход
    Выход PWM
    — Макс. число
    — Продолжительность периода параметрируемая
    — Продолжительность включения, мин.
    — Продолжительность включения, макс.
    — Разрешение продолжительности включения
    — Минимальная длительность импульса
    Цифровой выход с супердискретизацией
    — Макс. число
    — Макс. число значений на цикл
    — Мин. разрешение
    Коммутационная способность выходов
    при омической нагрузке, макс. 2 A
    при индуктивной нагрузке, макс.
    при ламповой нагрузке, макс. 10 W
    Энергосберегающие/люминесцентные лампы с электронным стартером
    Трубчатые люминесцентные лампы со стандартной компенсацией
    Некомпенсированные трубчатые люминесцентные лампы
    Диапазон сопротивления нагрузке
    нижний предел 12
    верхний предел 2 000
    Выходное напряжение
    для сигнала "1", мин. 24 V; L+ (-0,5 В)
    Выходной ток
    для сигнала "1", номинальное значение 2 A
    для сигнала "1", диапазон допустимых значений, мин.
    для сигнала "1", диапазон допустимых значений, макс.
    для сигнала "1", минимальный ток нагрузки
    для сигнала "0", ток покоя, макс. 0,5 mA
    Задержка на выходе при омической нагрузке
    с "0" на "1", тип.
    с "0" на "1", макс.
    с "1" на "0", тип.
    с "1" на "0", макс.
    Параллельное подключение двух выходов
    для логических схем
    для повышения мощности
    для резервного включения нагрузки
    Частота коммутации
    при омической нагрузке, макс. 30 Hz; симметричный
    при индуктивной нагрузке, макс. 0,1 Hz; согласно IEC 60947-5-1, DC-13, симметрично
    при индуктивной нагрузке (согласно IEC 60947-5-1, DC13), макс.
    при индуктивной нагрузке (согласно IEC 60947-5-1, AC15), макс.
    при емкостной нагрузке, макс.
    при ламповой нагрузке, макс. 10 Hz; симметричный
    Суммарный ток выходов
    Макс. ток на канал 2 A; См. данные для снижения значений параметров в руководстве
    Макс. суммарный ток на узел
    Макс. ток на модуль 6 A; См. данные для снижения значений параметров в руководстве
    Суммарный ток выходов (на модуль)
    горизонтальное монтажное положение
    — до 30 °C, макс.
    — до 40 °C, макс.
    — до 50 , макс.
    — до 60 , макс.
    — до 70 °C, макс.
    вертикальное монтажное положение
    — до 30 °C, макс.
    — до 40 °C, макс.
    — до 50 , макс.
    — до 60 , макс.
    Релейные выходы
    Число релейных выходов
    Номинальное напряжение питания на катушке реле L+ (пост. ток)
    Мин. потребляемый ток реле (ток в катушках всех реле)
    Потребляемый ток реле (ток в катушках всех реле), тип.
    Макс. потребляемый ток реле (ток в катушках всех реле)
    Внешний предохранитель для релейных выходов
    Переключение контактов (внутреннее)
    Вид переключения контактов
    Макс. размер пускателей электродвигателя по NEMA
    Макс. число коммутационных циклов
    Допуск реле согласно UL 508
    Коммутационная способность контактов
    — при индуктивной нагрузке, макс.
    — при омической нагрузке, макс.
    — макс. тепловой ток длительной нагрузки
    — Мин. коммутируемый ток
    — Мин. коммутируемый ток после превышения 300 мА
    — Макс. коммутируемый ток после превышения 300 мА
    — Ном. напряжение переключения (пост. ток)
    — Ном. напряжение переключения (пер. ток)
    Выходы двунаправленных триодных тиристоров
    Макс. размер пускателей электродвигателя по NEMA
    Длина провода
    экранированные, макс. 1 000 m
    неэкранированные, макс. 500 m
    Линия управления (вход), макс.
    Тактовая синхронизация
    Режим тактовой синхронизации (исполнение до синхронизации клеммы)
    Мин. время обработки и активации (TWA)
    Макс. время цикла шины (TDP)
    Макс. фазовые флуктуации
    Аварийные сигналы/диагностика/информация о состоянии
    Диагностическая функция Да, см. главу "Аварийные сигналы/диагностические сообщения" в руководстве
    Возможность включения заменяющих значений Нет
    Аварийные сигналы
    Диагностический сигнал Да
    Аварийный сигнал процесса
    Диагностические сообщения
    Считываемая диагностическая информация
    Контроль напряжения питания
    — параметрируемое
    Обрыв провода
    Короткое замыкание
    Короткое замыкание на массу
    Короткое замыкание на L+
    Суммарная ошибка
    Ошибка дрожания
    Срабатывание предохранителя
    Диагностический светодиодный индикатор
    Светодиод RUN Да; зеленые светодиоды
    Светодиод ERROR Да; красный светодиод
    Светодиод MAINT
    Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
    Индикатор состояния канала Да; зеленые светодиоды
    для диагностики канала Да; красный светодиод
    для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)
    Гальваническая развязка
    Гальваническая развязка каналов
    между каналами Нет
    между каналами, в блоках для
    между каналами и шиной на задней стенке Да
    между каналами и напряжением нагрузки L+
    между каналами и напряжением нагрузки L1
    между каналами и напряжением питания блока электроники Нет
    Допустимая разность потенциалов
    между различными цепями 75 В пост. тока/60 В перем. тока
    между каналами и шиной на задней стенке/напряжение питания
    между шиной на задней стенке и напряжением питания
    Изоляция
    Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
    Категория перенапряжения
    испытанная посредством
    между каналами и шиной на задней стенке/напряжение питания
    между шиной на задней стенке и напряжением питания
    Стандарты, допуски, сертификаты
    Для использования на железной дороге
    EN 50121-3-2
    EN 50121-4
    EN 50124-1
    EN 50125-1
    EN 50125-2
    EN 50125-3
    EN 50155
    EN 61373
    Противопожарная защита согласно EN 45545-2
    Максимально достижимый класс безопасности в безопасном режиме
    SIL согласно EN 50126, 50128, 50129
    Окружающие условия
    Температура окружающей среды при эксплуатации
    Горизонтальное монтажное положение, мин. 0 °C
    Горизонтальное монтажное положение, макс. 60 °C
    Вертикальное монтажное положение, мин. 0 °C
    Вертикальное монтажное положение, макс. 50 °C
    Расширенные условия окружающей среды
    относительно температуры окружающей среды, давления воздуха, высоты установки
    Относительная влажность воздуха
    — при конденсации, испытания согласно IEC 60068-2-38, макс.
    Устойчивость
    — к биологически активным веществам/соответствие EN 60721-3-3
    — к биологически активным веществам/соответствие EN 60721-3-5
    — к химически активным веществам/соответствие EN 60721-3-3
    — к химически активным веществам/соответствие EN 60721-3-5
    — к механически активным веществам/соответствие EN 60721-3-3
    — к механически активным веществам/соответствие EN 60721-3-5
    Децентрализованный режим работы
    Поддерживает быстрый запуск (Fast Startup)
    Пуск согласно приоритету
    Размеры
    Ширина 15 mm
    Высота
    Глубина
    Массы
    Масса, прибл. 57 g
    Прочее
    Примечание:
    последнее изменение: 09.07.2016
