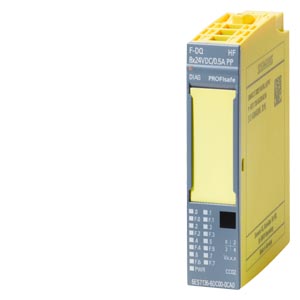

Siemens 6ES7136-6DC00-0CA0 распределенная периферия

Name: Siemens 6ES7136-6DC00-0CA0 распределенная периферия
Brand: Siemens
Price: 31757 RUB
Availability: InStock

SIMATIC DP, электронный F-модуль отказобезопасных дискретных выходов 8 F-DQ X DC 24V/0,5 PP, ширина 15 мм, для отказобезопасных систем вплоть до PL E (ISO 13849), вплоть до SIL 3 (IEC 61508)

Купить 6ES71366DC000CA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: на складе: 6 шт.

mdi-cash-multiple 31757 руб.

Технические характеристики 6ES71366DC000CA0

SIMATIC DP, electronic module ET 200SP, F-DQ 8x24VDC/0.5A PP HF, 15 mm width, up to PL E (ISO 13849) up to SIL 3 (IEC 61508)

Общая информация

Обозначение типа продукта

F-DQ 8 x 24 В пост. тока/0,5 A PP HF

Версия микропрограммного обеспечения

● Возможно обновление микропрограммного обеспечения

Да

Применяемые системные блоки

BU-тип A0

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC02

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V14 SP1 с HSP 202

● STEP 7 проектируемая/интегрированная среда, версия не ниже

V5.5 SP4 HF5

● PROFINET, версия не ниже GSD/GSD-Revision

Версия V2.31

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

необходимо напряжение питания согласно NEC, класс 2

Нет

Входной ток

Потребление тока (номинальное)

75 mA; без нагрузки

Макс. потребление тока

21 mA; из шины на задней стенке

Выходное напряжение

Номинальное значение (пост. ток)

24 V

Мощность

Потребляемая мощность шины на задней стенке

70 mW

Рассеиваемая мощность

Нормальная рассеиваемая мощность

3 W

Адресная область

Адресное пространство на модуль

● Вводы

6 byte; 5 байт Non RIOforFA; 6 байт RIOforFA

● Выводы

6 byte; 5 байт Non RIOforFA; 6 байт RIOforFA

Конфигурация аппаратного обеспечения

Автоматическое кодирование

Да

● электронный кодирующий элемент тип F

Да

Цифровые выводы

Вид цифровых выходов

Транзистор

Вид выходов

Цифровые выходы параметрируемые

Да

Защита от короткого замыкания

Да

● Нормальный порог срабатывания

мин. 0,7 A

Распознавание обрыва провода

Нет

Ограничение индуктивного напряжения отключения

норм. -39 В

Включение цифрового входа

Да; дискретный выход согласно МЭК 61131-2, тип 0,5

Коммутационная способность выходов

● при омической нагрузке, макс.

0,5 A

● при ламповой нагрузке, макс.

2 W

Диапазон сопротивления нагрузке

● нижний предел

48 Ω

● верхний предел

12 000 Ω

Выходное напряжение

● для сигнала "1", мин.

24 V; L+ (-0,5 В)

Выходной ток

● для сигнала "1", номинальное значение

0,5 A

● для сигнала "0", ток покоя, макс.

0,5 mA

Частота коммутации

● при омической нагрузке, макс.

30 Hz; симметричный

● при индуктивной нагрузке, макс.

0,1 Hz; согласно IEC 60947-5-1, DC-13, симметрично

● при емкостной нагрузке, макс.

2 Hz; симметричный

● при ламповой нагрузке, макс.

10 Hz; симметричный

Суммарный ток выходов

● Макс. ток на канал

0,5 A; См. данные для снижения значений параметров в руководстве

● Макс. ток на модуль

3 A; См. данные для снижения значений параметров в руководстве

Суммарный ток выходов (на модуль)

горизонтальный настенный монтаж

— до 40 °C, макс.

3 A

— до 50 ℃, макс.

2,5 A

— до 60 ℃, макс.

2 A

вертикальный настенный монтаж

— до 50 ℃, макс.

2 A

Длина провода

● экранированные, макс.

100 m

● неэкранированные, макс.

100 m

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да; См. главу «Аварийные сигналы/диагностические сообщения» в руководстве

Возможность включения заменяющих значений

Нет

Аварийные сигналы

● Диагностический сигнал

Да

● Аварийный сигнал процесса

Нет

Диагностический светодиодный индикатор

● Светодиод RUN

Да; зеленые светодиоды

● Светодиод ERROR

Да; красный светодиод

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

● Индикатор состояния канала

Да; зеленые светодиоды

● для диагностики канала

Да; красный светодиод

● для диагностики модуля

Да; зеленые/красные светодиоды диагностики (DIAG)

Гальваническая развязка

Гальваническая развязка каналов

● между каналами

Нет

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением питания блока электроники

Нет

Изоляция

Изоляция, испытанная посредством

707 В пост. тока (типовое испытание)

Стандарты, допуски, сертификаты

применяется для функций обеспечения безопасности

Да

Воздействие на окружающую среду

● экологическая декларация изделия

Да

Потенциал парникового эффекта

— потенциал парникового эффекта (общий) [экв. CO2]

88,3 kg

— потенциал парникового эффекта (в процессе производства) [экв. CO2]

13,1 kg

— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]

76,6 kg

— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]

-1,37 kg

Максимально достижимый класс безопасности в безопасном режиме

● Уровень производительности согласно ISO 13849-1

PLe

● Категория согласно ISO 13849-1

Кат. 4

● Уровень полноты безопасности согласно IEC 61508

SIL 3

Вероятность отказа (при продолжительности использования 20 лет и времени ремонта 100 часов)

— Режим с низкой частотой запросов: PFDavg согласно SIL3

< 6,00E-05

— Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3

< 2,00E-09 1/ч

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

0 °C

● горизонтальный настенный монтаж, макс.

60 °C

● вертикальный настенный монтаж, мин.

0 °C

● вертикальный настенный монтаж, макс.

50 °C

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

4 000 m; ограничения по высоте над уровнем моря > 2.000 м, см. системный справочник для ET 200SP

Размеры

Ширина

15 mm

Высота

73 mm

Глубина

58 mm

Массы

Масса, прибл.

48 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-04
eClass	12	27-24-26-04
eClass	9.1	27-24-26-04
eClass	9	27-24-26-04
eClass	8	27-24-26-04
eClass	7.1	27-24-26-04
eClass	6	27-24-26-04
ETIM	10	EC001599
ETIM	9	EC001599
ETIM	8	EC001599
ETIM	7	EC001599
IDEA	4	3566
UNSPSC	15	32-15-17-05

Разрешения / Сертификаты

General Product Approval
China RoHS	Miscellaneous	Manufacturer Declaration
General Product Approval		For use in hazardous locations
			FM	CCC-Ex
For use in hazardous locations			Functional Saftey		Maritime application
Type Examination Certificate		Miscellaneous	TUEV	Type Examination Certificate
Maritime application
			NK / Nippon Kaiji Kyokai		CCS (China Classification Society)
Maritime application	Industrial Communication
KR (Korean Register of Shipping)	PROFIsafe

последнее изменение:

23.10.2025
