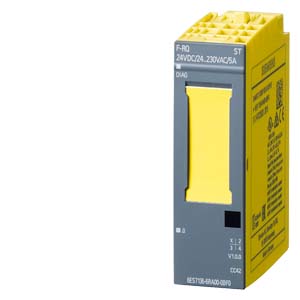

6ES7136-6RA00-0BF0 система распределенного ввода-вывода SIMATIC ET 200SP

SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET200SP, 1 F-RQ ST, =24 В/~ 230В/5 А, 20 ММ ШИРИНОЙ, 1 РЕЛЕЙНЫЙ ВЫХОД (2 НО КОНТАКТА) СУММАРНЫЙ ВЫХОДНОЙ ТОК 5A, НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ =24 В И ~24...230 В, ПРИМЕНЕНИЕ ДО PL E (ISO13849-1: 2008)/ SIL 3 (IEC61508: 2010) ЕСЛИ УПРАВЛЯЕТСЯ F-DQ (НАПРИМЕР 6ES7136-6DB00-0CA0)

Область применения 6ES71366RA000BF0

Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.

Дизайн 6ES7136-6RA00-0BF0

Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:

• Диагностические светодиоды индикации наличия ошибок в работе станции (Error), режима работы (RUN), наличия напряжения питания (PWR) и состояний коммуникационных портов (по одному светодиоду на порт).
• Опциональное использование маркировочных и идентификационных этикеток.
• Интерфейс для установки сетевого адаптера и выбора необходимого варианта подключения к сети PROFINET:
  • Для стандартных промышленных условий эксплуатации: сетевой адаптер BA 2xRJ45 для подключения сетевых кабелей с помощью штекеров RJ45.
  • Для эксплуатации в условиях сильных механических и электромагнитных воздействий: сетевой адаптер BA 2xFC для непосредственного подключения сетевых кабелей.

Варианты поставки:

• Интерфейсный модуль с установленным сетевым адаптером BA 2xRJ45 в комплекте с сервер модулем.
• Интерфейсный модуль в комплекте с сервер модулем. Сетевой адаптер должен заказываться отдельно.

Технические характеристики 6ES71366RA000BF0

		SIMATIC DP, ELECTRON. MODULE FOR ET200SP, F-RQ 1X24VDC/24..230VAC/5A ST, 20MM WIDTH, 1 RELAY OUTPUT (2 NO-CONTACTS) TOTAL OUTPUT CURRENT 5A, RATED VOLTAGE DC 24V AND AC 24 .. 230V, USEABLE UP TO PL E (ISO13849-1: 2008)/ SIL 3 (IEC61508: 2010) IF CONTROLLED BY A F-DQ (E.G. 6ES7136-6DB00-0CA0)
Общая информация
Обозначение типа продукта		F-RQ 1 x 24 В пост. тока/24 – 230 В перем. тока/5 A
Применяемые системные блоки		Базовый блок, тип F0, BU20-P8+A4+0B
Цветовой код на табличке цветовой маркировки в зависимости от модуля		CC42
Функция продукта
Данные для идентификации и техобслуживания		Да; I&M0 – I&M3
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже		V13
STEP 7 проектируемая/интегрированная среда, версия не ниже		не ниже версии 5.5 SP4
Напряжение питания
Номинальное значение (пост. ток)		24 V; Напряжение в катушке
Допустимый диапазон, нижний предел (пост. ток)		20,4 V
Допустимый диапазон, верхний предел (пост. ток)		28,8 V
Мощность
Потребляемая мощность шины на задней стенке		100 mW
Рассеиваемая мощность
Нормальная рассеиваемая мощность		1 W
Адресная область
Адресное пространство на модуль
Вводы		1 byte
Цифровые выводы
Вид выходов		1
Ограничение индуктивного напряжения отключения		Нет
Включение цифрового входа		Да
Коммутационная способность выходов
при омической нагрузке, макс.		5 A
при ламповой нагрузке, макс.		25 W
Частота коммутации
при омической нагрузке, макс.		2 Hz
при индуктивной нагрузке, макс.		0,1 Hz; См. данные в руководстве
при индуктивной нагрузке (согласно IEC 60947-5-1, DC13), макс.		0,1 Hz
при индуктивной нагрузке (согласно IEC 60947-5-1, AC15), макс.		2 Hz
Суммарный ток выходов (на модуль)
горизонтальное монтажное положение
— до 40 °C, макс.		5 A; См. данные для снижения значений параметров в руководстве
— до 50 , макс.		4 A; См. данные для снижения значений параметров в руководстве
— до 60 , макс.		3 A; См. данные для снижения значений параметров в руководстве
вертикальное монтажное положение
— до 50 , макс.		3 A; См. данные для снижения значений параметров в руководстве
Релейные выходы
Число релейных выходов		1; 2 нормально разомкнутых контакта
Номинальное напряжение питания на катушке реле L+ (пост. ток)		24 V
Макс. потребляемый ток реле (ток в катушках всех реле)		70 mA
Внешний предохранитель для релейных выходов		Да; 6 А, см. данные в руководстве
Допуск реле согласно UL 508		Да; Пилотный режим B300, R300
Коммутационная способность контактов
— при индуктивной нагрузке, макс.		см. дополнительное описание в руководстве
— при омической нагрузке, макс.		см. дополнительное описание в руководстве
— макс. тепловой ток длительной нагрузки		5 A
— Мин. коммутируемый ток		1 mA
— Мин. коммутируемый ток после превышения 300 мА		10 mA
— Макс. коммутируемый ток после превышения 300 мА		5 A
— Ном. напряжение переключения (пост. ток)		24 V
— Ном. напряжение переключения (пер. ток)		230 V
Длина провода
экранированные, макс.		500 m; для нагрузочных контактов
неэкранированные, макс.		300 m; для нагрузочных контактов
Линия управления (вход), макс.		10 m
Аварийные сигналы/диагностика/информация о состоянии
Диагностическая функция		Да, обновление микропрограммного обеспечения
Диагностический светодиодный индикатор
Светодиод RUN		Да; зеленые/красные светодиоды диагностики (DIAG)
Индикатор состояния канала		Да; зеленые светодиоды
Гальваническая развязка
Гальваническая развязка каналов
между каналами		Да; только при БСНН/ЗСНН
между каналами и шиной на задней стенке		Да
между каналами и напряжением питания блока электроники		Да
Допустимая разность потенциалов
между каналами и шиной на задней стенке/напряжение питания		250 В перем. тока (усиленная изоляция)
между шиной на задней стенке и напряжением питания		75 В пост. тока/60 В перем. тока
Изоляция
Изоляция, испытанная посредством		2 545 В пост. тока/2 с (стандартное испытание)
Категория перенапряжения		III
испытанная посредством
между каналами и шиной на задней стенке/напряжение питания		2545 В пост. тока 2 с (стандартное испытание), испытание на импульсное напряжение 7200 В пост. тока/5 положительных и 5 отрицательных импульсов (типовое испытание)
между шиной на задней стенке и напряжением питания		707 В пост. тока (типовое испытание)
Размеры
Ширина		20 mm
Массы
Масса, прибл.		56 g
последнее изменение:		15.06.2016

Техническая документация по 6ES7136-6RA00-0BF0
