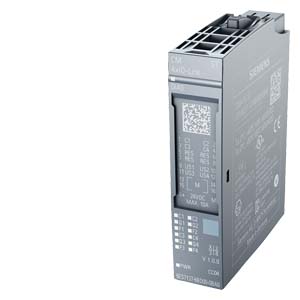

6ES7137-6BD00-0BA0 система распределенного ввода-вывода SIMATIC ET 200SP
КОММУНИКАЦИОННЫЙ МОДУЛЬ CM 4 X IO-LINK MASTER V1.1 ДЛЯ ET 200SP
Область применения 6ES71376BD000BA0
Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.
Дизайн 6ES7137-6BD00-0BA0
Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:
- Диагностические светодиоды индикации наличия ошибок в работе станции (Error), режима работы (RUN), наличия напряжения питания (PWR) и состояний коммуникационных портов (по одному светодиоду на порт).
- Опциональное использование маркировочных и идентификационных этикеток.
- Интерфейс для установки сетевого адаптера и выбора необходимого варианта подключения к сети PROFINET:
- Для стандартных промышленных условий эксплуатации: сетевой адаптер BA 2xRJ45 для подключения сетевых кабелей с помощью штекеров RJ45.
- Для эксплуатации в условиях сильных механических и электромагнитных воздействий: сетевой адаптер BA 2xFC для непосредственного подключения сетевых кабелей.
Варианты поставки:
- Интерфейсный модуль с установленным сетевым адаптером BA 2xRJ45 в комплекте с сервер модулем.
- Интерфейсный модуль в комплекте с сервер модулем. Сетевой адаптер должен заказываться отдельно.
Технические характеристики 6ES71376BD000BA0
| | SIMATIC ET 200SP, CM 4 X IO-LINK ST COMMUNICATION MODULE IO-LINK MASTER V1.1 | |
| Общая информация | ||
| Обозначение типа продукта | ET 200SP, CM 4 x IO-Link | |
| Версия микропрограммного обеспечения | V2.0 | |
| Применяемые системные блоки | BU-тип A0 | |
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC04 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13/V13 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5/- | |
| PROFIBUS, версия не ниже GSD/GSD-Revision | GSD, версия 5 | |
| PROFINET, версия не ниже GSD/GSD-Revision | V2.3/- | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V; 20,5 В при использовании IO-Link, поскольку напряжение питания для устройств IO-Link на ведущем устройстве должно составлять не менее 20 В. | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | ||
| Макс. потребление тока | 45 mA; без нагрузки | |
| Питание датчика | ||
| Число выходов | 4 | |
| Выходной ток | ||
| Номинальное значение | 200 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 1 W | |
| Цифровые выводы | ||
| Длина провода | ||
| неэкранированные, макс. | 20 m; также применимо для экранированных кабелей | |
| IO-Link | ||
| Число портов | 4 | |
| из них одновременно включаемых | 4 | |
| IO-Link Протокол 1.0 | Да | |
| IO-Link Протокол 1,1 | Да | |
| Скорость передачи данных | 4,8 Кбод (COM1); 38,4 Кбод (COM2), 230,4 Кбод (COM3) | |
| Мин. время цикла | 2 ms; динамическая, в зависимости от размера полезных данных | |
| Размер данных процесса, ввод на порт | 32 byte; макс. | |
| Размер данных процесса, ввод на модуль | 32 byte; макс. | |
| Размер данных процесса, вывод на порт | 32 byte; макс. | |
| Размер данных процесса, вывод на модуль | 32 byte; макс. | |
| Емкость ЗУ для параметров устройств | 2 kbyte; на каждый порт | |
| Макс. длина неэкранированного провода | 20 m; макс. | |
| Режимы работы | ||
| IO-Link | Да | |
| Цифровые входы | Да | |
| DQ | Да; макс. 100 мА | |
| Time Based IO | ||
| — TIO IO-Link IN | Да | |
| — TIO IO-Link OUT | Да | |
| — TIO IO-Link IN/OUT | Да | |
| — TIO Jitter | 36 µs; норм. ± | |
| Подключение устройств IO-Link | ||
| Тип порта A | Да | |
| Тип порта B | Да; 24 В пост. тока через внешнюю клемму | |
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Да; только при PROFINET | |
| Равноудаленность | Да | |
| Макс. время цикла шины (TDP) | 250 µs | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Индикация состояния | Да | |
| Диагностическая функция | Да | |
| Аварийные сигналы | ||
| Диагностический сигнал | Да; Диагностика порта доступна только в режиме IO-Link. | |
| Диагностические сообщения | ||
| Контроль напряжения питания | Да | |
| Диагностический светодиодный индикатор | ||
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
| Индикатор состояния канала | Да; на канал один зеленый светодиодный индикатор состояния канала Qn (режим SIO) и состояния порта Cn (режим IO-Link) | |
| для диагностики канала | Да; красный светодиод работы (Fn) | |
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Гальваническая развязка | ||
| Гальваническая развязка каналов | ||
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| Допустимая разность потенциалов | ||
| между различными цепями | 75 В пост. тока/60 В перем. тока (базовая изоляция) | |
| Изоляция | ||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |
| Размеры | ||
| Ширина | 15 mm | |
| Массы | ||
| Масса, прибл. | 30 g | |
| последнее изменение: | 20.06.2016 | |
