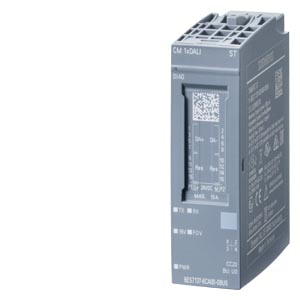

SIMATIC ET 200SP, коммуникационный модуль CM 1x DALI, мастер-модуль интерфейса DALI, интегрированное питание шины DALI 160 мА, до 64 механизмов управления DALI, 63 управляемых устройства, цветовой код CC20, для установки на базовый блок BU типа U0
|
|
SIMATIC ET 200SP, коммуникационный модуль CM 1x DALI, мастер-модуль интерфейса DALI, интегрированное питание шины DALI 160 мА, до 64 механизмов управления DALI, 63 управляемых устройства, цветовой код CC20, для установки на базовый блок BU типа U0 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Обозначение типа продукта | CM 1xDALI | |||||||||||||||||||||||||||||||||||||||||||||||||
| Версия микропрограммного обеспечения | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Возможно обновление микропрограммного обеспечения | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| Применяемые системные блоки | Базовый блок, тип U0 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC20 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Функция продукта | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Режим тактовой синхронизации | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||
| Инженерное обеспечение с помощью | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | Начиная со STEP 7 V15.1 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● PROFIBUS, версия не ниже GSD/GSD-Revision | GSD, версия 5 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● PROFINET, версия не ниже GSD/GSD-Revision | GSDML V2.34 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |||||||||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |||||||||||||||||||||||||||||||||||||||||||||||||
| Защита от перепутывания полярности | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Потребление тока (номинальное) | 163 mA | |||||||||||||||||||||||||||||||||||||||||||||||||
| Потребление тока, тип. | 92 mA | |||||||||||||||||||||||||||||||||||||||||||||||||
| Макс. потребление тока | 250 mA | |||||||||||||||||||||||||||||||||||||||||||||||||
| Рассеиваемая мощность | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Нормальная рассеиваемая мощность | 1,7 W | |||||||||||||||||||||||||||||||||||||||||||||||||
| Адресная область | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Адресное пространство на модуль | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Вводы | 16 byte | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Выводы | 16 byte | |||||||||||||||||||||||||||||||||||||||||||||||||
| Физические параметры интерфейсов | ||||||||||||||||||||||||||||||||||||||||||||||||||
| DALI | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● встроенный источник питания | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| — Ток питания, мин. | 160 mA | |||||||||||||||||||||||||||||||||||||||||||||||||
| — Макс. ток питания | 250 mA | |||||||||||||||||||||||||||||||||||||||||||||||||
| — отключаемый | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. длина провода | 300 m | |||||||||||||||||||||||||||||||||||||||||||||||||
| Протоколы | ||||||||||||||||||||||||||||||||||||||||||||||||||
| DALI | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Стандарт согласно DALI | DALI V2 Multi-Master | |||||||||||||||||||||||||||||||||||||||||||||||||
| Поддерживаемые рабочие устройства | ||||||||||||||||||||||||||||||||||||||||||||||||||
| — Люминисцентные лампы (тип устройства 0) | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| — Аварийное освещение, оснащенное одним аккумулятором (тип устройства 1) | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| — Люминисцентные лампы (тип устройства 2) | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| — Низковольтные галогенные лампы (тип устройства 3) | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| — Лампы накаливания (тип устройства 4) | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| — Выпрямитель напряжения (тип устройства 5) | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| — Светодиодные модули (тип устройства 6) | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| — Функция коммутации (тип устройства 7) | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| — Регулятор цвета (тип устройства 8) | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| — прочие рабочие устройства | Да; Общий тип устройства | |||||||||||||||||||||||||||||||||||||||||||||||||
| Поддерживаемые устройства ввода | ||||||||||||||||||||||||||||||||||||||||||||||||||
| — Кнопочные выключатели | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| — Устройства ввода абсолютных значений | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| — Сигнализаторы присутствия | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| — Светочувствительный датчик | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| — прочие устройства ввода | Да; Общий тип устройства | |||||||||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы/диагностика/информация о состоянии | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Диагностический сигнал | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| Диагностика | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Короткое замыкание | Да; На шине DALI | |||||||||||||||||||||||||||||||||||||||||||||||||
| Диагностический светодиодный индикатор | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Светодиод ERROR | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● получение RxD | Да; зеленые светодиоды | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Отправка TxD | Да; зеленые светодиоды | |||||||||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка | ||||||||||||||||||||||||||||||||||||||||||||||||||
| между шиной на задней стенке и интерфейсом | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| Изоляция | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Изоляция, испытанная посредством | AC 3 000 В (тип Test) | |||||||||||||||||||||||||||||||||||||||||||||||||
| Стандарты, допуски, сертификаты | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Маркировка CE | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| Соответствие Директиве об ограничении применения опасных веществ в электрических и электронных приборах (RoHS) | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, мин. | -30 °C | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, макс. | 60 °C | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, мин. | -30 °C | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, макс. | 50 °C | |||||||||||||||||||||||||||||||||||||||||||||||||
| Высота при эксплуатации относительно уровня моря | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Высота места установки над уровнем моря, макс. | 3 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание | |||||||||||||||||||||||||||||||||||||||||||||||||
| Децентрализованный режим работы | ||||||||||||||||||||||||||||||||||||||||||||||||||
| на SIMATIC S7-1200 | Да; МПО не ниже V4.0 | |||||||||||||||||||||||||||||||||||||||||||||||||
| на SIMATIC S7-1500 | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Ширина | 20 mm | |||||||||||||||||||||||||||||||||||||||||||||||||
| Высота | 73 mm | |||||||||||||||||||||||||||||||||||||||||||||||||
| Глубина | 58 mm | |||||||||||||||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Масса, прибл. | 50 g | |||||||||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 23.06.2025 | |||||||||||||||||||||||||||||||||||||||||||||||||
