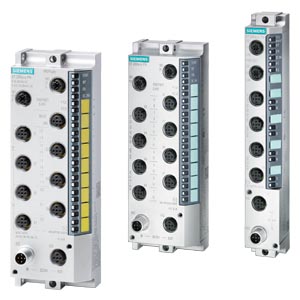

Siemens 6ES7142-6BH00-0AB0 распределенная периферия

Name: Siemens 6ES7142-6BH00-0AB0 распределенная периферия
Brand: Siemens
Price: 40640 RUB
Availability: InStock

SIMATIC DP, СТАНЦИЯ РАСПРЕДЕЛЁННОЙ ПЕРИФЕРИИ PROFINET ET 200ECO PN: 8 ДИСКРЕТНЫХ ВЫХОДОВ (DO) =24В/1,3A, 4 X M12, ДВОЙНАЯ АДРЕСАЦИЯ, СТЕПЕНЬ ЗАЩИТЫ IP67

Купить 6ES71426BH000AB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 40640 руб.

Технические характеристики 6ES71426BH000AB0

*** spare part *** SIMATIC DP, ET 200eco PN, 16 DO 24 V DC/1.3 A; 8xM12, duplicate assignment; degree of protection IP67

Общая информация

Идентификация производителя (идентификатор поставщика)

002AH

Идентификация устройства (идентификатор устройства)

0306H

Напряжение питания

Номинальное значение (пост. ток)

24 V

Защита от перепутывания полярности

Да

необходимо напряжение питания согласно NEC, класс 2

Да

Напряжение нагрузки 1L+

● Номинальное значение (пост. ток)

24 V

● Допустимый диапазон, нижний предел (пост. ток)

20,4 V

● Допустимый диапазон, верхний предел (пост. ток)

28,8 V

● Защита от перепутывания полярности

Да

Напряжение нагрузки 2L+

● Номинальное значение (пост. ток)

24 V

● Допустимый диапазон, нижний предел (пост. ток)

20,4 V

● Допустимый диапазон, верхний предел (пост. ток)

28,8 V

● Защита от перепутывания полярности

Да

Входной ток

Потребление тока, тип.

100 mA

из источника напряжения питания 1L+, макс.

4 A

из источника напряжения нагрузки 1L+ (некоммутируемое напряжение)

4 A

из источника напряжения нагрузки 2L+, макс.

4 A

Рассеиваемая мощность

Нормальная рассеиваемая мощность

5,5 W

Цифровые выводы

Вид выходов

● по группам для

Защита от короткого замыкания

Да

● Нормальный порог срабатывания

1,8 A

Ограничение индуктивного напряжения отключения

норм. (L1+, L2+) -47 В

Включение цифрового входа

Да

Коммутационная способность выходов

● при ламповой нагрузке, макс.

5 W

Выходной ток

● для сигнала "1", номинальное значение

1,3 A; максимальное

● для сигнала "0", ток покоя, макс.

1,5 mA

Параллельное подключение двух выходов

● для повышения мощности

Нет

● для резервного включения нагрузки

Да

Частота коммутации

● при омической нагрузке, макс.

100 Hz

● при индуктивной нагрузке, макс.

0,5 Hz

● при ламповой нагрузке, макс.

1 Hz

Суммарный ток выходов (на узел)

Все монтажные положения

— до 60 ℃, макс.

3,9 A

Длина провода

● неэкранированные, макс.

30 m

Интерфейсы

Способ передачи

100BASE-TX

Число разъемов PROFINET

1. интерфейс

Физические параметры интерфейсов

● встроенный коммутатор

Да

Устройство ввода-вывода PROFINET

Службы

— IRT с опцией «высокой гибкости»

Да

— Пуск согласно приоритету

Да

Физические параметры интерфейсов

Порт M12

● Автоматическое определение

Да

● Автоматическая коммутация

Да

● Макс. скорости передачи данных

100 Mbit/s

Протоколы

PROFINET IO

Да

PROFINET CBA

Нет

PROFIsafe

Нет

Режим дублирования

Резервирование среды передачи

— MRP

Да

Открытая связь IE

● TCP/IP

Нет

● SNMP

Да

● DCP

Да

● LLDP

Да

● ping

Да

● ARP

Да

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Аварийные сигналы

● Диагностический сигнал

Да

Диагностика

● Считываемая диагностическая информация

Да

● Контроль напряжения питания

Да; зеленый светодиод включения ("ON")

● Обрыв провода исполнительного элемента

Да

● Короткое замыкание

Да

● Суммарная ошибка

Да; красные/желтые светодиоды "SF/MT"

Гальваническая развязка

между напряжениями нагрузки

Да

между напряжением нагрузки и остальными коммутационными компонентами

Нет

между Ethernet и блоком электроники

Да

Гальваническая развязка каналов

● между каналами

Нет

Изоляция

испытанная посредством

● цепей 24 В пост. тока

707 В пост. тока (типовое испытание)

● Испытательное напряжение для интерфейса, эффективное значение [В ср. кв.]

1 500 V; согласно IEEE 802,3

Степень защиты и класс защиты

Степень защиты IP

IP65/67

Стандарты, допуски, сертификаты

пригодно для безопасно-ориентированного отключения стандартных узлов

Да

Максимальный класс надежности для безопасно-ориентированного отключения стандартных узлов

● Уровень производительности согласно ISO 13849-1

PL d

● Категория согласно ISO 13849-1

Кат. 3

● Уровень полноты безопасности согласно IEC 62061

SIL 2

● примечание о противоаварийном отключении

https://support.industry.siemens.com/cs/de/en/view/39198632

Применение во взрывоопасной зоне

● Категория взрывозащиты для газа

ATEX II 3G Ex nA II T4

● Категория взрывозащиты для пыли

ATEX II 3D Ex tc IIIC T90°C Dc

Техника соединений

Исполнение электрического соединения

4/5-полюсные соединения круглым штекером M12

Размеры

Ширина

60 mm

Высота

175 mm

Глубина

49 mm

Массы

Масса, прибл.

910 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-04
eClass	12	27-24-26-04
eClass	9.1	27-24-26-04
eClass	9	27-24-26-04
eClass	8	27-24-26-04
eClass	7.1	27-24-26-04
eClass	6	27-24-26-04
ETIM	10	EC001599
ETIM	9	EC001599
ETIM	8	EC001599
ETIM	7	EC001599
IDEA	4	3566
UNSPSC	15	32-15-17-05

Разрешения / Сертификаты

General Product Approval
Miscellaneous	Manufacturer Declaration			China RoHS
General Product Approval			EMV	For use in hazardous locations

For use in hazardous locations				Maritime application
CCC-Ex		Miscellaneous	CCC-Ex
Maritime application
		NK / Nippon Kaiji Kyokai		CCS (China Classification Society)	KR (Korean Register of Shipping)
Industrial Communication
PROFINET

последнее изменение:

23.10.2025
