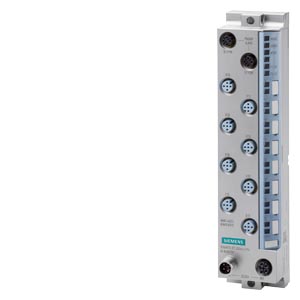

    Siemens 6ES7142-6BR00-0BB0 распределенная периферия

    Siemens 6ES7142-6BR00-0BB0 распределенная периферия

    SIMATIC, станция распределённой периферии ET 200eco PN, дискретные выходы DQ 8x 24 V DC/2A, M12-L, 8x M12, одиночное и сдвоенное назначение разъёмов, выход-источник (PNP), замещающее выходное значение, диагностика каналов для обрыва и КЗ на выходе, shared device для 2 контроллеров, изохронный режим 0,25 мс, приоритетный запуск, MSO, MRP, I&M0...3, степень защиты IP67

    Купить 6ES71426BR000BB0 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 33985 руб.

    Технические характеристики 6ES71426BR000BB0

    		 SIMATIC, станция распределённой периферии ET 200eco PN, дискретные выходы DQ 8x 24 V DC/2A, M12-L, 8x M12, одиночное и сдвоенное назначение разъёмов, выход-источник (PNP), замещающее выходное значение, диагностика каналов для обрыва и КЗ на выходе, shared device для 2 контроллеров, изохронный режим 0,25 мс, приоритетный запуск, MSO, MRP, I&M0...3, степень защиты IP67
    Общая информация
    Функциональный стандарт HW FS06
    Версия микропрограммного обеспечения V5.1.x
    ● Возможно обновление микропрограммного обеспечения Да
    Идентификация производителя (идентификатор поставщика) 002AH
    Идентификация устройства (идентификатор устройства) 0306H
    Код изготовителя согласно ODVA (VendorID) 04E3H
    Код изделия согласно ODVA (ProductCode) 0FA7H
    Функция продукта
    ● Данные для идентификации и техобслуживания Да; I&M0 - I&M3
    ● Режим тактовой синхронизации Да
    ● IRT Да
    ● Пуск согласно приоритету Да
    Инженерное обеспечение с помощью
    ● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже начиная со STEP 7 V17 с HSP 0363
    ● PROFINET, версия не ниже GSD/GSD-Revision GSDML V2.3.x
    ● Multi Fieldbus Configuration Tool (MFCT) (многофункциональное средство для конфигурирования шин Fieldbus) не ниже V1.3 SP1
    Режим работы
    ● DQ Да
    ● MSO Да
    Напряжение питания
    необходимо напряжение питания согласно NEC, класс 2 Нет
    Напряжение нагрузки 1L+
    ● Номинальное значение (пост. ток) 24 V
    ● Допустимый диапазон, нижний предел (пост. ток) 20,4 V
    ● Допустимый диапазон, верхний предел (пост. ток) 28,8 V
    ● Защита от перепутывания полярности Да
    Напряжение нагрузки 2L+
    ● Номинальное значение (пост. ток) 24 V
    ● Допустимый диапазон, нижний предел (пост. ток) 20,4 V
    ● Допустимый диапазон, верхний предел (пост. ток) 28,8 V
    ● Защита от перепутывания полярности Да; от разрушения
    Входной ток
    Потребление тока (номинальное) 65 mA; без нагрузки
    из источника напряжения нагрузки 1L+ (некоммутируемое напряжение) 12 A; Максимальное значение
    из источника напряжения нагрузки 2L+, макс. 12 A; Максимальное значение
    Рассеиваемая мощность
    Нормальная рассеиваемая мощность 8,2 W
    Адресная область
    Адресное пространство на модуль
    ● Вводы 1 байт на данные QI
    ● Выводы 1 byte
    Конфигурация аппаратного обеспечения
    Подмодули
    ● конфигурируемые субмодули, макс. 2
    Цифровые выводы
    Вид выходов 8
    с втекающим током Да
    тип выхода согласно МЭК 61131, тип 2 Да
    Защита от короткого замыкания Да; на канал, электронный
    ● Нормальный порог срабатывания 4 A
    Ограничение индуктивного напряжения отключения норм. -14 В
    Включение цифрового входа Да
    Коммутационная способность выходов
    ● при омической нагрузке, макс. 2 A
    ● при индуктивной нагрузке, макс. 2 A
    ● при ламповой нагрузке, макс. 10 W
    Диапазон сопротивления нагрузке
    ● нижний предел 12 Ω
    ● верхний предел 4 kΩ
    Выходное напряжение
    ● для сигнала "1", мин. 2L+ (-0,8 V)
    Выходной ток
    ● для сигнала "1", номинальное значение 2 A
    ● для сигнала "1", диапазон допустимых значений, макс. 2 A
    ● для сигнала "0", ток покоя, макс. 0,2 mA
    Задержка на выходе при омической нагрузке
    ● с "0" на "1", макс. 50 µs; при номинальной нагрузке
    ● с "1" на "0", макс. 100 µs; при номинальной нагрузке
    Параллельное подключение двух выходов
    ● для повышения мощности Нет
    ● для резервного включения нагрузки Да
    Частота коммутации
    ● при омической нагрузке, макс. 100 Hz
    ● при индуктивной нагрузке, макс. 0,5 Hz
    ● при ламповой нагрузке, макс. 1 Hz
    Суммарный ток выходов
    ● Макс. ток на модуль 8 A
    Длина провода
    ● неэкранированные, макс. 30 m
    Интерфейсы
    Число разъемов PROFINET 1
    1. интерфейс
    Тип интерфейса PROFINET с дуплексной связью 100 Мбит/с (100BASE-TX)
    Физические параметры интерфейсов
    ● Порт M12 Да; 2x M12, 4-полюсный, с кодировкой D
    ● Число портов 2
    ● встроенный коммутатор Да
    Протоколы
    ● Устройство ввода-вывода PROFINET Да
    ● Открытая связь IE Да
    Устройство ввода-вывода PROFINET
    Службы
    — IRT Да; От 250 мкс до 4 мс с шагом 125 мкс
    — Пуск согласно приоритету Да
    — Shared Device Да
    — Макс. число контроллеров ввода-вывода при использовании Shared Device 2
    Физические параметры интерфейсов
    Порт M12
    ● Автоматическое определение Да
    ● Автоматическая коммутация Да
    ● Макс. скорости передачи данных 100 Mbit/s
    Протоколы
    PROFINET IO Да
    PROFIsafe Нет
    EtherNet/IP Да
    Modbus TCP Да
    Режим дублирования
    ● Общее резервирование PROFINET (S2) Да
    — На S7-1500R/H Да
    — На S7-400H Да
    ● системное резервирование PROFINET (R1) Нет
    ● H-Sync-Forwarding Да
    Резервирование среды передачи
    — MRP Да
    EtherNet/IP
    Службы
    — CIP Implicit Messaging Да
    — CIP Explicit Messaging Да
    — CIP Safety Нет
    — Shared Device Да; 2x EtherNet/IP Scanner
    — Число сканнеров при использовании Shared Device, макс. 2
    Время актуализации
    — Requested Packet Interval (RPI) (запрашиваемый межпакетный интервал) 2 ms
    Режим дублирования
    — DLR (Device Level Ring) (кольцо аппаратного уровня) Нет
    Адресная область
    — Макс. адресное пространство на модуль 20 byte
    — LargeForwardOpen (класс 3) Нет
    Modbus TCP
    Службы
    — катушки считывания (код=1) Да
    — считывание дискретных входов (код=2) Да
    — Считывание регистров временного хранения (код=3) Да
    — запись на одну катушку (код=5) Да
    — запись на несколько катушек (код=15) Да
    — Запись нескольких регистров (код=16) Да
    — Изменение параметризации ведущим устройством Нет
    — Протокол безопасной передачи данных Modbus TCP Нет
    Адресное пространство на одну станцию
    — Макс. адресное пространство на станцию 20 byte
    — Адресное пространство с согласованным доступом 2 byte
    Время актуализации
    — Интервал запросов ввода/вывода 2 ms
    Соединения
    — число соединений на устройство 12
    Открытая связь IE
    ● TCP/IP Да; (только EtherNet/IP или Modbus TCP)
    ● SNMP Да
    ● LLDP Да
    ● ARP Да
    Тактовая синхронизация
    Равноудаленность Да
    минимальный тактовый импульс 250 µs
    наибольший тактовый импульс 4 ms
    Макс. фазовые флуктуации 10 µs
    Аварийные сигналы/диагностика/информация о состоянии
    Возможность включения заменяющих значений Да
    Аварийные сигналы
    ● Диагностический сигнал Да; параметрируемое
    ● Предупреждение о необходимости ТО Да; параметрируемое
    Диагностика
    ● Считываемая диагностическая информация Да
    ● Контроль напряжения питания Да
    — параметрируемое Да
    ● Обрыв провода Да
    ● Короткое замыкание Да; Выходы согласно М; поканально
    Диагностический светодиодный индикатор
    ● Светодиод RUN Да; зеленые светодиоды
    ● Светодиод ERROR Да; красный светодиод
    ● Светодиод MAINT Да; желтые светодиоды
    ● NS LED Да; зеленые/красные светодиоды
    ● MS LED Да; зеленые/красные светодиоды
    ● IO LED Да; зеленый/ красный/ желтый светодиод
    ● Индикатор состояния канала Да; зеленые светодиоды
    ● для диагностики канала Да; красный светодиод
    ● для контроля напряжения нагрузки Да; зеленые светодиоды
    ● Индикатор соединения LINK TX/RX Да; Зеленый светодиод; только ссылка
    Гальваническая развязка
    между напряжениями нагрузки Да
    между Ethernet и блоком электроники Да
    Гальваническая развязка каналов
    ● между каналами Нет
    ● между каналами и напряжением питания блока электроники Да
    Изоляция
    испытанная посредством
    ● цепей 24 В пост. тока 707 В пост. тока (типовое испытание)
    ● Испытательное напряжение для интерфейса, эффективное значение [В ср. кв.] 1 500 V; согласно IEEE 802,3
    Степень защиты и класс защиты
    Степень защиты IP IP65/67/69K
    Стандарты, допуски, сертификаты
    пригодно для безопасно-ориентированного отключения стандартных узлов Да; Не ниже FS02
    Воздействие на окружающую среду
    ● экологическая декларация изделия Да
    Потенциал парникового эффекта
    — потенциал парникового эффекта (общий) [экв. CO2] 63 kg
    — потенциал парникового эффекта (в процессе производства) [экв. CO2] 12,7 kg
    — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] 52,8 kg
    — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] -2,65 kg
    Максимальный класс надежности для безопасно-ориентированного отключения стандартных узлов
    ● Уровень производительности согласно ISO 13849-1 PL d
    ● Категория согласно ISO 13849-1 Кат. 3
    ● Уровень полноты безопасности согласно IEC 62061 SIL 2
    ● примечание о противоаварийном отключении https://support.industry.siemens.com/cs/de/en/view/39198632
    Применение во взрывоопасной зоне
    ● Категория взрывозащиты для газа ATEX, UKEX, IECEx, CCCEx для зоны 2
    ● Категория взрывозащиты для пыли ATEX, UKEX, IECEx, CCCEx для зоны 22
    Безопасность
    обновление МПО с цифровой подписью Да
    надежное удаление данных Да
    Окружающие условия
    Температура окружающей среды при эксплуатации
    ● мин. -40 °C
    ● макс. 60 °C
    Высота при эксплуатации относительно уровня моря
    ● Температура окружающей среды-давление воздуха-высота установки макс. до 5 000 м, при высоте над уровнем моря > 2 000 м действуют дополнительные ограничения
    Техника соединений
    Исполнение электрического соединения 4/5-полюсные соединения круглым штекером M12
    Исполнение электрического соединения входов и выходов M12, 5-полюсный, кодировка А
    Исполнение электрического соединения для напряжения питания M12, 4-полюсный, с кодировкой L
    Размеры
    Ширина 45 mm
    Высота 200 mm
    Глубина 48 mm
    Массы
    Масса, прибл. 780 g
    Классификации
    Версия Классификация
    eClass 14 27-24-26-04
    eClass 12 27-24-26-04
    eClass 9.1 27-24-26-04
    eClass 9 27-24-26-04
    eClass 8 27-24-26-04
    eClass 7.1 27-24-26-04
    eClass 6 27-24-26-04
    ETIM 10 EC001599
    ETIM 9 EC001599
    ETIM 8 EC001599
    ETIM 7 EC001599
    IDEA 4 3566
    UNSPSC 15 32-15-17-05
    Разрешения / Сертификаты
    General Product Approval

    EU declaration of conformity

    UK Declaration of Conformity

    China RoHS

    Miscellaneous

    Manufacturer Declaration

    UL

    General Product Approval For use in hazardous locations

    RCM

    EAC

    CCC-Ex

    ATEX

    IECEx

    Miscellaneous

    Maritime application

    ABS (American Bureau of Shipping)

    BV (Bureau Veritas)

    DNV (Det Norske Veritas)

    LR (Lloyds Register)

    NK / Nippon Kaiji Kyokai

    RINA (Registro Italiano Navale)

    Maritime application Food, Pharmaceutical, Medical Environment Industrial Communication

    CCS (China Classification Society)

    KR (Korean Register of Shipping)

    Confirmation

    EPD Typ II/III (with life cylce assessment)

    Siemens EcoTech Profile (SEP)

    PROFINET
