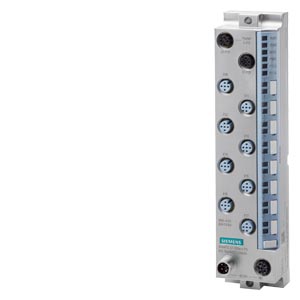

SIMATIC, станция распределённой периферии ET 200eco PN, дискретные входы/выходы DIQ 16x 24 V DC/0.5 A/2 A, M12-L, 8x M12, сдвоенное назначение разъёмов, вход типа 3 (IEC 61131), вход-приёмник (PNP), входная задержка 0,05..20 мс, выход-источник (PNP), замещающее выходное значение, диагностика каналов для: обрыва на входе, КЗ в цепи питания датчика, КЗ на выходе, приоритетный запуск, MSI, MSO, MRP, I&M0...3, степень защиты IP67
|
SIMATIC, станция распределённой периферии ET 200eco PN, дискретные входы/выходы DIQ 16x 24 V DC/0.5 A/2 A, M12-L, 8x M12, сдвоенное назначение разъёмов, вход типа 3 (IEC 61131), вход-приёмник (PNP), входная задержка 0,05..20 мс, выход-источник (PNP), замещающее выходное значение, диагностика каналов для: обрыва на входе, КЗ в цепи питания датчика, КЗ на выходе, приоритетный запуск, MSI, MSO, MRP, I&M0...3, степень защиты IP67 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Функциональный стандарт HW | FS05 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Версия микропрограммного обеспечения | V5.1.x | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Возможно обновление микропрограммного обеспечения | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификация производителя (идентификатор поставщика) | 002AH | |||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификация устройства (идентификатор устройства) | 0306H | |||||||||||||||||||||||||||||||||||||||||||||||||
| Код изготовителя согласно ODVA (VendorID) | 04E3H | |||||||||||||||||||||||||||||||||||||||||||||||||
| Код изделия согласно ODVA (ProductCode) | 0FA8H | |||||||||||||||||||||||||||||||||||||||||||||||||
| Функция продукта | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Режим тактовой синхронизации | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● IRT | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Пуск согласно приоритету | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| Инженерное обеспечение с помощью | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | начиная со STEP 7 V17 с HSP 0363 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● PROFINET, версия не ниже GSD/GSD-Revision | GSDML V2.3.x | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Multi Fieldbus Configuration Tool (MFCT) (многофункциональное средство для конфигурирования шин Fieldbus) | не ниже V1.3 SP1 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Режим работы | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Цифровые входы | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Счетчики | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● DQ | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● MSI | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● MSO | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||||||||||||||
| необходимо напряжение питания согласно NEC, класс 2 | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение нагрузки 1L+ | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Защита от перепутывания полярности | Да; от разрушений; выходы питания датчика с перепутанной полярностью, нагрузки притягивают | |||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение нагрузки 2L+ | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Защита от перепутывания полярности | Да; от разрушения | |||||||||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Потребление тока (номинальное) | 90 mA; без нагрузки | |||||||||||||||||||||||||||||||||||||||||||||||||
| из источника напряжения нагрузки 1L+ (некоммутируемое напряжение) | 12 A; Максимальное значение | |||||||||||||||||||||||||||||||||||||||||||||||||
| из источника напряжения нагрузки 2L+, макс. | 12 A; Максимальное значение | |||||||||||||||||||||||||||||||||||||||||||||||||
| Питание датчика | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Число выходов | 8 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Питание датчика 24 В | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Защита от короткого замыкания | Да; С группировкой по 2 канала, электронно | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. выходной ток | 100 mA; на один выход | |||||||||||||||||||||||||||||||||||||||||||||||||
| Рассеиваемая мощность | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Нормальная рассеиваемая мощность | 9,7 W | |||||||||||||||||||||||||||||||||||||||||||||||||
| Адресная область | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Адресное пространство на модуль | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Вводы | 2 byte; + 4 байт на информацию QI | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Выводы | 2 byte | |||||||||||||||||||||||||||||||||||||||||||||||||
| Конфигурация аппаратного обеспечения | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Подмодули | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● конфигурируемые субмодули, макс. | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Цифровые входы | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Число входов | 16; параметрируются как DIQ | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● по группам для | 8 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Цифровые входы параметрируемые | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| M/P-считывание | с втекающим током | |||||||||||||||||||||||||||||||||||||||||||||||||
| Входная характеристика по IEC 61131, тип 3 | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| Число одновременно включаемых входов | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Все монтажные положения | ||||||||||||||||||||||||||||||||||||||||||||||||||
| — до 60 ℃, макс. | 16 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Входное напряжение | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "0" | от -3 до +5 В | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1" | от +11 до +30 В | |||||||||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", тип. | 2,4 mA | |||||||||||||||||||||||||||||||||||||||||||||||||
| Задержка на входе (при номинальном значении входного напряжения) | ||||||||||||||||||||||||||||||||||||||||||||||||||
| для стандартных входов | ||||||||||||||||||||||||||||||||||||||||||||||||||
| — параметрируемое | Да; 0,05/0,1/0,4/0,8/1,6/3,2/12,8/20 мс | |||||||||||||||||||||||||||||||||||||||||||||||||
| Длина провода | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● неэкранированные, макс. | 30 m | |||||||||||||||||||||||||||||||||||||||||||||||||
| Цифровые выводы | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Вид выходов | 16; параметрируются как DIQ | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● по группам для | 8; 2 нагрузочные группы на каждые 8 выхода | |||||||||||||||||||||||||||||||||||||||||||||||||
| с втекающим током | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| тип выхода согласно МЭК 61131, тип 0,5 | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| тип выхода согласно МЭК 61131, тип 2 | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| Защита от короткого замыкания | Да; на канал, электронный | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Нормальный порог срабатывания | 0,5 A: 1 A / 2 A: 3 А | |||||||||||||||||||||||||||||||||||||||||||||||||
| Ограничение индуктивного напряжения отключения | 0,5 A: норм. 1L+ (-70 В) / 2 A: норм. (-18 В) | |||||||||||||||||||||||||||||||||||||||||||||||||
| Включение цифрового входа | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| Коммутационная способность выходов | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● при омической нагрузке, макс. | 0,5 A / 2 A | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● при индуктивной нагрузке, макс. | 0,5 A / 2 A | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● при ламповой нагрузке, макс. | 0,5 A: 5 Вт / 2 A: 10 Вт | |||||||||||||||||||||||||||||||||||||||||||||||||
| Диапазон сопротивления нагрузке | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● нижний предел | 0,5 A: 48 Ом / 2 A: 12 Ом | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● верхний предел | 4 kΩ | |||||||||||||||||||||||||||||||||||||||||||||||||
| Выходное напряжение | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", мин. | 1L+ (-0,8 В)/2L+ (-0,8 В) | |||||||||||||||||||||||||||||||||||||||||||||||||
| Выходной ток | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", номинальное значение | 0,5 A / 2 A | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", диапазон допустимых значений, макс. | 0,5 A / 2 A | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "0", ток покоя, макс. | 0,1 mA | |||||||||||||||||||||||||||||||||||||||||||||||||
| Задержка на выходе при омической нагрузке | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● с "0" на "1", макс. | 0,5 A: 100 мкс / 2 А: 150 мкс; при номинальной нагрузке | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● с "1" на "0", макс. | 0,5 A: 150 мкс / 2 А: 2,5 мс; при номинальной нагрузке | |||||||||||||||||||||||||||||||||||||||||||||||||
| Параллельное подключение двух выходов | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● для повышения мощности | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● для резервного включения нагрузки | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| Частота коммутации | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● при омической нагрузке, макс. | 0,5 А: 100 Гц / 2 А: 40 Гц | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● при индуктивной нагрузке, макс. | 0,5 Hz | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● при ламповой нагрузке, макс. | 1 Hz | |||||||||||||||||||||||||||||||||||||||||||||||||
| Суммарный ток выходов | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. суммарный ток на узел | 1L+: 2 A/2L+: 6 А | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. ток на модуль | 8 A | |||||||||||||||||||||||||||||||||||||||||||||||||
| Длина провода | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● неэкранированные, макс. | 30 m | |||||||||||||||||||||||||||||||||||||||||||||||||
| Датчики | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Подключаемые датчики | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● 2-проводной датчик | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| — макс. допустимый ток покоя (2-проводной датчик) | 1,5 mA | |||||||||||||||||||||||||||||||||||||||||||||||||
| Интерфейсы | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Способ передачи | 100BASE-TX | |||||||||||||||||||||||||||||||||||||||||||||||||
| Число разъемов PROFINET | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 1. интерфейс | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип интерфейса | PROFINET с дуплексной связью 100 Мбит/с (100BASE-TX) | |||||||||||||||||||||||||||||||||||||||||||||||||
| Физические параметры интерфейсов | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Порт M12 | Да; 2x M12, 4-полюсный, с кодировкой D | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Число портов | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● встроенный коммутатор | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| Протоколы | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Устройство ввода-вывода PROFINET | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Открытая связь IE | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| Устройство ввода-вывода PROFINET | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Службы | ||||||||||||||||||||||||||||||||||||||||||||||||||
| — IRT | Да; От 250 мкс до 4 мс с шагом 125 мкс | |||||||||||||||||||||||||||||||||||||||||||||||||
| — Пуск согласно приоритету | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| — Shared Device | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| — Макс. число контроллеров ввода-вывода при использовании Shared Device | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Физические параметры интерфейсов | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Порт M12 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Автоматическое определение | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Автоматическая коммутация | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. скорости передачи данных | 100 Mbit/s | |||||||||||||||||||||||||||||||||||||||||||||||||
| Протоколы | ||||||||||||||||||||||||||||||||||||||||||||||||||
| PROFINET IO | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| PROFIsafe | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||
| EtherNet/IP | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| Modbus TCP | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| Режим дублирования | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Общее резервирование PROFINET (S2) | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| — На S7-1500R/H | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| — На S7-400H | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● системное резервирование PROFINET (R1) | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● H-Sync-Forwarding | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| Резервирование среды передачи | ||||||||||||||||||||||||||||||||||||||||||||||||||
| — MRP | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| EtherNet/IP | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Службы | ||||||||||||||||||||||||||||||||||||||||||||||||||
| — CIP Implicit Messaging | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| — CIP Explicit Messaging | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| — CIP Safety | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||
| — Shared Device | Да; 2x EtherNet/IP Scanner | |||||||||||||||||||||||||||||||||||||||||||||||||
| — Число сканнеров при использовании Shared Device, макс. | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Время актуализации | ||||||||||||||||||||||||||||||||||||||||||||||||||
| — Requested Packet Interval (RPI) (запрашиваемый межпакетный интервал) | 2 ms | |||||||||||||||||||||||||||||||||||||||||||||||||
| Режим дублирования | ||||||||||||||||||||||||||||||||||||||||||||||||||
| — DLR (Device Level Ring) (кольцо аппаратного уровня) | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||
| Адресная область | ||||||||||||||||||||||||||||||||||||||||||||||||||
| — Макс. адресное пространство на модуль | 20 byte | |||||||||||||||||||||||||||||||||||||||||||||||||
| — LargeForwardOpen (класс 3) | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||
| Modbus TCP | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Службы | ||||||||||||||||||||||||||||||||||||||||||||||||||
| — катушки считывания (код=1) | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| — считывание дискретных входов (код=2) | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| — Считывание регистров временного хранения (код=3) | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| — запись на одну катушку (код=5) | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| — запись на несколько катушек (код=15) | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| — Запись нескольких регистров (код=16) | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| — Изменение параметризации ведущим устройством | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||
| — Протокол безопасной передачи данных Modbus TCP | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||
| Адресное пространство на одну станцию | ||||||||||||||||||||||||||||||||||||||||||||||||||
| — Макс. адресное пространство на станцию | 20 byte | |||||||||||||||||||||||||||||||||||||||||||||||||
| — Адресное пространство с согласованным доступом | 2 byte | |||||||||||||||||||||||||||||||||||||||||||||||||
| Время актуализации | ||||||||||||||||||||||||||||||||||||||||||||||||||
| — Интервал запросов ввода/вывода | 2 ms | |||||||||||||||||||||||||||||||||||||||||||||||||
| Соединения | ||||||||||||||||||||||||||||||||||||||||||||||||||
| — число соединений на устройство | 12 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Открытая связь IE | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● TCP/IP | Да; (только EtherNet/IP или Modbus TCP) | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● SNMP | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● LLDP | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● ARP | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы/диагностика/информация о состоянии | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Возможность включения заменяющих значений | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Диагностический сигнал | Да; параметрируемое | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Предупреждение о необходимости ТО | Да; параметрируемое | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Аварийный сигнал процесса | Да; параметрируемое | |||||||||||||||||||||||||||||||||||||||||||||||||
| Диагностика | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Считываемая диагностическая информация | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Контроль напряжения питания | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| — параметрируемое | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Обрыв провода | Да; DI, входной ток < 0,3 мА, на каждый канал | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Короткое замыкание | Да; Выходы согласно М и Р; поканально | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Короткое замыкания электропитания датчика | Да; на группу каналов | |||||||||||||||||||||||||||||||||||||||||||||||||
| Диагностический светодиодный индикатор | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Светодиод RUN | Да; зеленые светодиоды | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Светодиод ERROR | Да; красный светодиод | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Светодиод MAINT | Да; желтые светодиоды | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● NS LED | Да; зеленые/красные светодиоды | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● MS LED | Да; зеленые/красные светодиоды | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● IO LED | Да; зеленый/ красный/ желтый светодиод | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Индикатор состояния канала | Да; зеленые светодиоды | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● для диагностики канала | Да; красный светодиод | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● для контроля напряжения нагрузки | Да; зеленые светодиоды | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Индикатор соединения LINK TX/RX | Да; Зеленый светодиод; только ссылка | |||||||||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка | ||||||||||||||||||||||||||||||||||||||||||||||||||
| между напряжениями нагрузки | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| между Ethernet и блоком электроники | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка каналов | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● между каналами | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● между каналами, в блоках для | 8 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● между каналами и напряжением питания блока электроники | 8 канала гальванически связаны и 8 канала гальванически развязаны от напряжения нагрузки 1L+ | |||||||||||||||||||||||||||||||||||||||||||||||||
| Изоляция | ||||||||||||||||||||||||||||||||||||||||||||||||||
| испытанная посредством | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● цепей 24 В пост. тока | 707 В пост. тока (типовое испытание) | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Испытательное напряжение для интерфейса, эффективное значение [В ср. кв.] | 1 500 V; согласно IEEE 802,3 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Степень защиты и класс защиты | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Степень защиты IP | IP65/67/69K | |||||||||||||||||||||||||||||||||||||||||||||||||
| Стандарты, допуски, сертификаты | ||||||||||||||||||||||||||||||||||||||||||||||||||
| пригодно для безопасно-ориентированного отключения стандартных узлов | Да; не ниже FS01 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Воздействие на окружающую среду | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● экологическая декларация изделия | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| Потенциал парникового эффекта | ||||||||||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (общий) [экв. CO2] | 63 kg | |||||||||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (в процессе производства) [экв. CO2] | 12,7 kg | |||||||||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] | 52,8 kg | |||||||||||||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] | -2,65 kg | |||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальный класс надежности для безопасно-ориентированного отключения стандартных узлов | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Уровень производительности согласно ISO 13849-1 | PL d | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Категория согласно ISO 13849-1 | Кат. 3 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Уровень полноты безопасности согласно IEC 62061 | SIL 2 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● примечание о противоаварийном отключении | https://support.industry.siemens.com/cs/de/en/view/39198632 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Применение во взрывоопасной зоне | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Категория взрывозащиты для газа | ATEX, UKEX, IECEx, CCCEx для зоны 2 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Категория взрывозащиты для пыли | ATEX, UKEX, IECEx, CCCEx для зоны 22 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Безопасность | ||||||||||||||||||||||||||||||||||||||||||||||||||
| обновление МПО с цифровой подписью | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| надежное удаление данных | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● мин. | -40 °C | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● макс. | 60 °C | |||||||||||||||||||||||||||||||||||||||||||||||||
| Высота при эксплуатации относительно уровня моря | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Температура окружающей среды-давление воздуха-высота установки | макс. до 5 000 м, при высоте над уровнем моря > 2 000 м действуют дополнительные ограничения | |||||||||||||||||||||||||||||||||||||||||||||||||
| Техника соединений | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Исполнение электрического соединения | 4/5-полюсные соединения круглым штекером M12 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Исполнение электрического соединения входов и выходов | M12, 5-полюсный, кодировка А | |||||||||||||||||||||||||||||||||||||||||||||||||
| Исполнение электрического соединения для напряжения питания | M12, 4-полюсный, с кодировкой L | |||||||||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Ширина | 45 mm | |||||||||||||||||||||||||||||||||||||||||||||||||
| Высота | 200 mm | |||||||||||||||||||||||||||||||||||||||||||||||||
| Глубина | 48 mm | |||||||||||||||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Масса, прибл. | 780 g | |||||||||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 23.10.2025 | |||||||||||||||||||||||||||||||||||||||||||||||||
Все самое свежее о семинарах, обучениях, web-тренингах и новостях из мира АСУТП
Не допускается полное или частичное копирование материалов данного сайта без письменного разрешения владельца. Данный сайт использует технологию cookie. Оставаясь на сайте Вы подтверждаете свое согласие с использованием cookie. Правовая информация: Согласие пользователя на обработку персональных данных, Политика конфиденциальности и обработки персональных данных. На сайте указаны розничные цены без НДС. Для получения скидки обращайтесь в отдел продаж.
© ПРОМЭНЕРГО АВТОМАТИКА, 2001—2026. Все права защищены законодательством РФ.
Адрес офиса: Москва, ул. Скотопрогонная, д. 27/26, строение 1
{{ quickBuyNote }}
