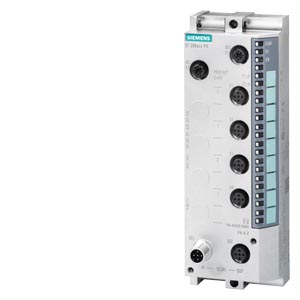

Siemens 6ES7145-6HD00-0AB0 распределенная периферия

Name: Siemens 6ES7145-6HD00-0AB0 распределенная периферия
Brand: Siemens
Price: 52529 RUB
Availability: InStock

SIMATIC DP, СТАНЦИЯ РАСПРЕДЕЛЁННОЙ ПЕРИФЕРИИ PROFINET ET 200ECO PN: 4AО 4 U/I, 4 АНАЛОГОВЫХ ВЫХОДА (ТОК/ НАПРЯЖЕНИЕ) 8 X M12, СТЕПЕНЬ ЗАЩИТЫ IP68

Купить 6ES71456HD000AB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 52529 руб.

Технические характеристики 6ES71456HD000AB0

*** spare part *** SIMATIC DP, ET 200eco PN, 4 AO U/I; 4xM12, degree of protection IP67

Общая информация

Идентификация производителя (идентификатор поставщика)

002AH

Идентификация устройства (идентификатор устройства)

0306H

Напряжение питания

Номинальное значение (пост. ток)

24 V

Защита от перепутывания полярности

Да

необходимо напряжение питания согласно NEC, класс 2

Да

Входной ток

Потребление тока, тип.

280 mA

Питание исполнительного элемента

Число выходов

Защита от короткого замыкания

Да; электронная при 1,4 А

Выходной ток

● Номинальное значение

1 A; максимальное

Рассеиваемая мощность

Нормальная рассеиваемая мощность

5,5 W

Аналоговые выводы

Число аналоговых выходов

Выход напряжения, защита от короткого замыкания

Да

Макс. выходное напряжение, ток короткого замыкания

30 mA

Макс. выходной ток, напряжение при работе без нагрузки

20 V

Диапазоны выходных параметров, напряжение

● от 0 до 10 В

Да

● от 1 В до 5 В

Да

● от -10 до +10 В

Да

Диапазоны выходных параметров, ток

● от 0 до 20 мА

Да

● от -20 мА до +20 мА

Да

● от 4 мА до 20 мA

Да

Подключение исполнительных элементов

● для выхода напряжения двухпроводного соединения

Да

● для выхода тока двухпроводного соединения

Да

Сопротивление нагрузки (в номинальном диапазоне выхода)

● при выходных напряжениях мин.

1 kΩ

● при выходных напряжениях, емкостная нагрузка, макс.

1 µF

● при выходных токах, макс.

600 Ω

● при выходных токах, индуктивная нагрузка, макс.

1 mH

Предел разрушения при напряжениях и токах, прилагаемых извне

● Напряжения на выходах относительно массы аналогового модуля

28,8 В длительно; 35 В макс. в течение 500 с

Длина провода

● экранированные, макс.

30 m

Формирование аналоговой величины для выходов

Отображение аналоговой величины

SIMATIC S7-формат

Принцип преобразования

Кодоуправляемый делитель

Время интегрирования и преобразования/разрешение на канал

● Макс. разрешение с диапазоном перегрузки (бит со знаком)

16 bit

● Время преобразования (на канал)

1 ms

Время установления

● для омической нагрузки

2 ms

● для емкостной нагрузки

1,8 ms

● для индуктивной нагрузки

2 ms

Погрешности/точность

Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-)

U: ±0,6 мВ СКЗ; I: ±0,4 нА СКЗ

Погрешность нелинейности (относительно диапазона выходных параметров) (+/-)

0,02 %

Погрешность температуры (относительно диапазона выходных параметров) (+/-)

U: 0,001 %/°C; I: 0,0025 %/°C

перекрестные модуляции между выходами, мин.

70 dB

Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-)

0,008 %

Интерфейсы

Способ передачи

100BASE-TX

Число разъемов PROFINET

1. интерфейс

Физические параметры интерфейсов

● Порт M12

Да

● встроенный коммутатор

Да

Устройство ввода-вывода PROFINET

Службы

— IRT с опцией «высокой гибкости»

Да

— Пуск согласно приоритету

Да

Физические параметры интерфейсов

Порт M12

● Автоматическое определение

Да

● Автоматическая коммутация

Да

● Макс. скорости передачи данных

100 Mbit/s

Протоколы

PROFINET IO

Да

PROFINET CBA

Нет

PROFIsafe

Нет

Режим дублирования

Резервирование среды передачи

— MRP

Да

Открытая связь IE

● TCP/IP

Нет

● SNMP

Да

● DCP

Да

● LLDP

Да

● ping

Да

● ARP

Да

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Возможность включения заменяющих значений

Да

Аварийные сигналы

● Диагностический сигнал

Да

Диагностика

● Считываемая диагностическая информация

Да

● Контроль напряжения питания

Да; зеленый светодиод включения ("ON")

● Обрыв провода

Да; поканально при выводе тока

● Короткое замыкание

Да; поканально при выводе напряжения

● Суммарная ошибка

Да; красные/желтые светодиоды "SF/MT"

Гальваническая развязка

между напряжениями нагрузки

Да

между напряжением нагрузки и остальными коммутационными компонентами

Нет

между Ethernet и блоком электроники

Да

Гальваническая развязка каналов

● между каналами

Нет

Допустимая разность потенциалов

между M внутр. и выходами

Полное напряжение 10 В перем. тока

Изоляция

испытанная посредством

● цепей 24 В пост. тока

707 В пост. тока (типовое испытание)

● Испытательное напряжение для интерфейса, эффективное значение [В ср. кв.]

1 500 V; согласно IEEE 802,3

Степень защиты и класс защиты

Степень защиты IP

IP65/67

Стандарты, допуски, сертификаты

Применение во взрывоопасной зоне

● Категория взрывозащиты для газа

ATEX, газовзрывозащита, зона 2

● Категория взрывозащиты для пыли

ATEX, пылевзрывозащита, зона 22

Техника соединений

Исполнение электрического соединения

4/5-полюсные соединения круглым штекером M12

Размеры

Ширина

60 mm

Высота

175 mm

Глубина

49 mm

Массы

Масса, прибл.

930 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-01
eClass	12	27-24-26-01
eClass	9.1	27-24-26-01
eClass	9	27-24-26-01
eClass	8	27-24-26-01
eClass	7.1	27-24-26-01
eClass	6	27-24-26-01
ETIM	10	EC001596
ETIM	9	EC001596
ETIM	8	EC001596
ETIM	7	EC001596
IDEA	4	3562
UNSPSC	15	32-15-17-05

Разрешения / Сертификаты

General Product Approval			Test Certificates	Maritime application
			Type Test Certificates/Test Report
Maritime application		other		Environment
			Confirmation
Environment
	Environmental Confirmations

последнее изменение:

23.10.2025
