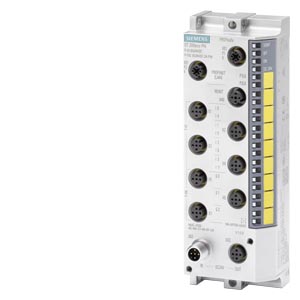

Siemens 6ES7146-6FF00-0AB0 распределенная периферия

Name: Siemens 6ES7146-6FF00-0AB0 распределенная периферия
Brand: Siemens
Price: 69389 RUB
Availability: InStock

SIMATIC DP, ET 200eco PN, отказобезопасная станция распределённой периферии F-DI 8x24V /F-DQ 3x24V 2A , 8 отказобезопасных дискретных входов/3 отказобезопасных выхода, разъёмы M12, PROFIsafe, вплоть до PL E (ISO 13849), вплоть до SIL 3 (IEC 61508), степень защиты IP65/68

Купить 6ES71466FF000AB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 69389 руб.

Технические характеристики 6ES71466FF000AB0

SIMATIC DP, ET 200eco PN, F-DI 8x24 V /F-DQ 3x24 V 2 A, M12 PROFIsafe, up to PL e (ISO 13849), up to SIL 3 (IEC 61508), degree of protection IP65/67, including eCoding plug-in connector

Общая информация

Версия микропрограммного обеспечения

● Возможно обновление микропрограммного обеспечения

Да

Идентификация производителя (идентификатор поставщика)

02AH

Идентификация устройства (идентификатор устройства)

0306H

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

V15 с HSP 204

Режим работы

● Цифровые входы

Да

● DQ

Да

Напряжение питания

Номинальное значение (пост. ток)

24 V

Защита от перепутывания полярности

Да

необходимо напряжение питания согласно NEC, класс 2

Да

Напряжение нагрузки 1L+

● Номинальное значение (пост. ток)

24 V

● Допустимый диапазон, нижний предел (пост. ток)

20,4 V

● Допустимый диапазон, верхний предел (пост. ток)

28,8 V

● Защита от перепутывания полярности

Да

Напряжение нагрузки 2L+

● Номинальное значение (пост. ток)

24 V

● Допустимый диапазон, нижний предел (пост. ток)

20,4 V

● Допустимый диапазон, верхний предел (пост. ток)

28,8 V

● Защита от перепутывания полярности

Да

Входной ток

Потребление тока, тип.

200 mA

из источника напряжения питания 1L+, макс.

4 A

из источника напряжения нагрузки 2L+, макс.

4 A

Питание датчика

Число выходов

2; Vs

Питание датчика 24 В

● Защита от короткого замыкания

Да; электронная (порог срабатывания от 1,4 до 4,5 A)

● Макс. выходной ток

800 mA; на один выход

Рассеиваемая мощность

Нормальная рассеиваемая мощность

9 W

Адресная область

Адресное пространство на модуль

● Вводы

8 byte

● Выводы

6 byte

Цифровые входы

Число входов

8; 8 (одноканальный); 4 (двухканальный)

Цифровые входы параметрируемые

Да

Входная характеристика по IEC 61131, тип 1

Да

Число одновременно включаемых входов

Все монтажные положения

— до 60 ℃, макс.

Входное напряжение

● Номинальное значение (пост. ток)

24 V

● для сигнала "0"

от -30 до +5 В пост. тока

● для сигнала "1"

от 15 до 30 В пост. тока

Задержка на входе (при номинальном значении входного напряжения)

для стандартных входов

— параметрируемое

Да; 0,8 / 1,6 / 3,2 / 6,4 / 12,8 мс

Длина провода

● неэкранированные, макс.

30 m

Цифровые выводы

Вид выходов

● по группам для

Защита от короткого замыкания

Да; электронный

● Нормальный порог срабатывания

10 A

Ограничение индуктивного напряжения отключения

Коммутация силовых модулей: Тип. от -26 В до (-48 В)

Включение цифрового входа

Нет

Коммутационная способность выходов

● при ламповой нагрузке, макс.

10 W

Выходной ток

● для сигнала "1", номинальное значение

2 A

● для сигнала "1", диапазон допустимых значений, макс.

2,4 A

● для сигнала "0", ток покоя, макс.

0,5 mA

Параллельное подключение двух выходов

● для повышения мощности

Нет

● для резервного включения нагрузки

Нет

Частота коммутации

● при омической нагрузке, макс.

30 Hz

● при индуктивной нагрузке, макс.

0,1 Hz

● при ламповой нагрузке, макс.

10 Hz

Суммарный ток выходов (на узел)

Все монтажные положения

— до 60 ℃, макс.

3,9 A

Длина провода

● неэкранированные, макс.

30 m

Датчики

Подключаемые датчики

● 2-проводной датчик

Нет

— макс. допустимый ток покоя (2-проводной датчик)

0,5 mA

Интерфейсы

Способ передачи

100BASE-TX

Число разъемов PROFINET

1. интерфейс

Физические параметры интерфейсов

● Порт M12

Да

● встроенный коммутатор

Да

Устройство ввода-вывода PROFINET

Службы

— IRT с опцией «высокой гибкости»

Нет; модуль будет включен в топологию IRT

— Пуск согласно приоритету

Нет

Физические параметры интерфейсов

Порт M12

● Автоматическое определение

Да

● Автоматическая коммутация

Да

● Макс. скорости передачи данных

100 Mbit/s

Протоколы

PROFINET IO

Да

PROFINET CBA

Нет

PROFIsafe

Да

EtherNet/IP

Нет

Режим дублирования

Резервирование среды передачи

— MRP

Да

Открытая связь IE

● TCP/IP

Нет

● SNMP

Да

● DCP

Да

● LLDP

Да

● ping

Да

● ARP

Да

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Аварийные сигналы

● Диагностический сигнал

Да

Диагностика

● Считываемая диагностическая информация

Да

● Контроль напряжения питания

Да; зеленый светодиод включения ("ON")

● Обрыв провода исполнительного элемента

Да

● Обрыв провода сигнального датчика

Да

● Короткое замыкание

Да

● Короткое замыкания электропитания датчика

Да

● Суммарная ошибка

Да; красные/желтые светодиоды "SF/MT"

Гальваническая развязка

между напряжениями нагрузки

Да

между напряжением нагрузки и остальными коммутационными компонентами

Нет

между Ethernet и блоком электроники

Да

Гальваническая развязка каналов

● между каналами

Нет

Изоляция

испытанная посредством

● цепей 24 В пост. тока

707 В пост. тока (типовое испытание)

● Испытательное напряжение для интерфейса, эффективное значение [В ср. кв.]

1 500 V; согласно IEEE 802,3

Степень защиты и класс защиты

Степень защиты IP

IP65/67

Стандарты, допуски, сертификаты

пригодно для безопасно-ориентированного отключения стандартных узлов

Нет

Максимально достижимый класс безопасности в безопасном режиме

● Уровень производительности согласно ISO 13849-1

PLe

● Уровень полноты безопасности согласно IEC 61508

SIL 2 (одноканальный), SIL 3 (двухканальный)

● SILCL согласно МЭК 62061

SIL 3

Вероятность отказа (при продолжительности использования 20 лет и времени ремонта 100 часов)

— Режим с низкой частотой запросов: PFDavg согласно SIL2

< 6,00E-04, анализ по схеме 1oo1 (1v1)

— Режим с низкой частотой запросов: PFDavg согласно SIL3

< 1,00E-05, анализ по схеме 1oo2 (2v2)

— Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL2

< 1,00E-08 1/h, анализ по схеме 1oo1 (1v1)

— Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3

< 2,00E-10 1/h, анализ по схеме 1oo2 (2v2)

Вероятность отказа цифровых выходов (при сроке службы 20 лет и продолжительности ремонта 100 часов)

— Режим с низкой частотой запросов: PFDavg согласно SIL3

< 2,00E-05

— Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3

< 7,00E-09 1/h

Окружающие условия

Температура окружающей среды при эксплуатации

● мин.

-25 °C

● макс.

60 °C

Техника соединений

Исполнение электрического соединения

4/5-полюсные соединения круглым штекером M12

Размеры

Ширина

60 mm

Высота

175 mm

Глубина

49 mm

Массы

Масса, прибл.

940 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-04
eClass	12	27-24-26-04
eClass	9.1	27-24-26-04
eClass	9	27-24-26-04
eClass	8	27-24-26-04
eClass	7.1	27-24-26-04
eClass	6	27-24-26-04
ETIM	10	EC001599
ETIM	9	EC001599
ETIM	8	EC001599
ETIM	7	EC001599
IDEA	4	3566
UNSPSC	15	32-15-17-05

Разрешения / Сертификаты

General Product Approval		other		Environment
Confirmation			Confirmation	Environmental Confirmations	Environmental Confirmations
