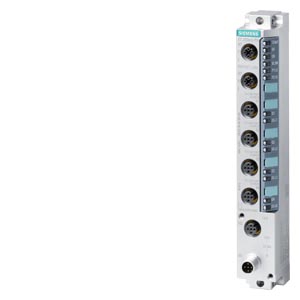

Siemens 6ES7148-6JD00-0AB0 распределенная периферия

Name: Siemens 6ES7148-6JD00-0AB0 распределенная периферия
Brand: Siemens
Availability: InStock

SIMATIC DP, ET 200eco PN, IO-Link master, 4 канала IO-Link, 4 x M12, степень защиты IP67

Купить 6ES71486JD000AB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 6ES71486JD000AB0

***spare part*** SIMATIC DP, ET 200eco PN, IO-Link master, 4IO-L, 4xM12, degree of protection IP67

Общая информация

Идентификация производителя (идентификатор поставщика)

002AH

Идентификация устройства (идентификатор устройства)

0306H

Функция продукта

● Режим тактовой синхронизации

Нет

● IRT

Нет

Режим работы

● IO-Link

Да

● Цифровые входы

Да

● DQ

Да; макс. 100 мА

Напряжение питания

Номинальное значение (пост. ток)

24 V

Защита от перепутывания полярности

Да

необходимо напряжение питания согласно NEC, класс 2

Да

Напряжение нагрузки 2L+

● Номинальное значение (пост. ток)

24 V

● Защита от перепутывания полярности

Да; от разрушения; нагрузка повышается

Входной ток

Потребление тока, тип.

100 mA

из источника напряжения питания 1L+, макс.

4 A

из источника напряжения нагрузки 2L+, макс.

4 A

Питание датчика

Число выходов

Питание датчика 24 В

● Защита от короткого замыкания

Да; на канал, электронный

● Макс. выходной ток

500 mA; на канал

Рассеиваемая мощность

Нормальная рассеиваемая мощность

4,8 W

IO-Link

Число портов

● из них одновременно включаемых

IO-Link Протокол 1.0

Да

IO-Link Протокол 1,1

Да

Скорость передачи данных

4,8 Кбод (COM1); 38,4 Кбод (COM2), 230 Кбод (COM3)

Размер данных процесса, ввод на порт

32 byte

Размер данных процесса, ввод на модуль

128 байтов + 4 байта PQI

Размер данных процесса, вывод на порт

32 byte

Размер данных процесса, вывод на модуль

128 byte

Емкость ЗУ для параметров устройств

2 kbyte; на каждый порт

Резервная копия Master

Возможно с функциональным модулем IO_LINK_MASTER

Проектирование без S7-PCT

Возможно; функция автостарта/ручная

Макс. длина неэкранированного провода

20 m

Режимы работы

● IO-Link

Да

● Цифровые входы

Да

● DQ

Да; макс. 100 мА

Подключение устройств IO-Link

● Тип порта A

Да; через 3-жильный провод

● Тип порта B

Да; дополнительное питание устройств: макс. 2 A на порт, макс. 4 A на модуль

Интерфейсы

Способ передачи

100BASE-TX

Число разъемов PROFINET

1. интерфейс

Физические параметры интерфейсов

● Порт M12

Да

● встроенный коммутатор

Да

Устройство ввода-вывода PROFINET

Службы

— IRT с опцией «высокой гибкости»

Да

Физические параметры интерфейсов

Порт M12

● Автоматическое определение

Да

● Автоматическая коммутация

Да

● Макс. скорости передачи данных

100 Mbit/s

Протоколы

PROFINET IO

Да

PROFINET CBA

Нет

PROFIsafe

Нет

EtherNet/IP

Нет

Режим дублирования

Резервирование среды передачи

— MRP

Да

Открытая связь IE

● TCP/IP

Нет

● SNMP

Да

● DCP

Да

● LLDP

Да

● ping

Да

● ARP

Да

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Аварийные сигналы

● Диагностический сигнал

Да

Диагностика

● Считываемая диагностическая информация

Да

● Контроль напряжения питания

Да; зеленый светодиод включения ("ON")

● Короткое замыкание

Да; Питание устройства на массу

● Суммарная ошибка

Да; красные/желтые светодиоды "SF/MT"

Гальваническая развязка

между напряжениями нагрузки

Да

между напряжением нагрузки и остальными коммутационными компонентами

Нет

между Ethernet и блоком электроники

Да

Изоляция

испытанная посредством

● цепей 24 В пост. тока

707 В пост. тока (типовое испытание)

● Испытательное напряжение для интерфейса, эффективное значение [В ср. кв.]

1 500 V; согласно IEEE 802,3

Степень защиты и класс защиты

Степень защиты IP

IP65/67

Стандарты, допуски, сертификаты

пригодно для безопасно-ориентированного отключения стандартных узлов

Нет

Применение во взрывоопасной зоне

● Категория взрывозащиты для газа

ATEX II 3G Ex nA II T4

● Категория взрывозащиты для пыли

ATEX II 3D Ex tc IIIC T90°C Dc

Техника соединений

Исполнение электрического соединения

3-/5-полюсные круглые штекерные соединения M12

Размеры

Ширина

30 mm

Высота

200 mm

Глубина

49 mm

Массы

Масса, прибл.

550 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-08
eClass	12	27-24-26-08
eClass	9.1	27-24-26-08
eClass	9	27-24-26-08
eClass	8	27-24-26-08
eClass	7.1	27-24-26-08
eClass	6	27-24-26-08
ETIM	10	EC001604
ETIM	9	EC001604
ETIM	8	EC001604
ETIM	7	EC001604
IDEA	4	3564
UNSPSC	15	32-15-17-05

Разрешения / Сертификаты

General Product Approval
	Manufacturer Declaration

последнее изменение:

23.10.2025
