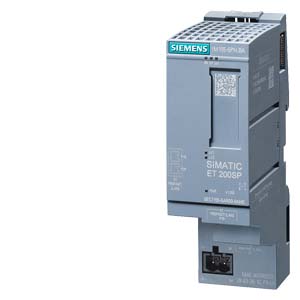

6ES7155-6AR00-0AN0 система распределенного ввода-вывода SIMATIC ET 200SP
SIMATIC ET 200SP, ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM155-6PN BASIC ДЛЯ СЕТИ PROFINET, МАКС. 12 ПЕРИФЕРИЙНЫХ МОДУЛЯ, 2 ВСТРОЕННЫХ РАЗЪЁМА RJ45, В КОМПЛЕКТЕ СЕРВЕРНЫЙ МОДУЛЬ
Область применения 6ES71556AR000AN0
Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.
Дизайн 6ES7155-6AR00-0AN0
Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:
- Диагностические светодиоды индикации наличия ошибок в работе станции (Error), режима работы (RUN), наличия напряжения питания (PWR) и состояний коммуникационных портов (по одному светодиоду на порт).
- Опциональное использование маркировочных и идентификационных этикеток.
- Интерфейс для установки сетевого адаптера и выбора необходимого варианта подключения к сети PROFINET:
- Для стандартных промышленных условий эксплуатации: сетевой адаптер BA 2xRJ45 для подключения сетевых кабелей с помощью штекеров RJ45.
- Для эксплуатации в условиях сильных механических и электромагнитных воздействий: сетевой адаптер BA 2xFC для непосредственного подключения сетевых кабелей.
Варианты поставки:
- Интерфейсный модуль с установленным сетевым адаптером BA 2xRJ45 в комплекте с сервер модулем.
- Интерфейсный модуль в комплекте с сервер модулем. Сетевой адаптер должен заказываться отдельно.
Технические характеристики 6ES71556AR000AN0
| | SIMATIC ET 200SP, PROFINET INTERFACE MODULE IM155-6PN BASIC, MAX. 12 PERIPHERY MODULES, 2X INTEGRATED RJ45 SOCKETS INCL. SERVERMODUL, | |
| Общая информация | ||
| Обозначение типа продукта | IM 155-6 PN BA с 2 портами RJ45 и серверным модулем | |
| Версия микропрограммного обеспечения | V3.2 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 – I&M3 | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13 SP1 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | не ниже версии 5.5 SP4 | |
| PROFINET, версия не ниже GSD/GSD-Revision | V2.3/- | |
| Управление конфигурацией | ||
| посредством набора данных | Да | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Перемыкание при отказе сетевого питания и отключении напряжения | ||
| Время перемыкания при отказе сетевого питания и отключении напряжения | 5 ms | |
| Входной ток | ||
| Макс. потребление тока | 300 mA | |
| It | 0,09 A·s | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 1,8 W | |
| Адресная область | ||
| Адресное пространство на модуль | ||
| Макс. адресное пространство на модуль | 32 byte; На вход/выход | |
| Адресное пространство на одну станцию | ||
| Макс. адресное пространство на станцию | 32 byte; На вход/выход | |
| Конфигурация аппаратного обеспечения | ||
| Монтажные стойки | ||
| Макс. число модулей на монтажную стойку | 12 | |
| Интерфейсы | ||
| Число разъемов PROFINET | 1; 2 порта (переключатель) | |
| 1. интерфейс | ||
| Физические параметры интерфейсов | ||
| Число портов | 2 | |
| встроенный коммутатор | Да | |
| RJ 45 (Ethernet) | Да; 2 встроенных порта RJ45 | |
| BusAdapter (PROFINET) | Нет | |
| Функции | ||
| Устройство ввода-вывода PROFINET | Да | |
| Открытая связь IE | Да | |
| Резервирование среды передачи | Да; PROFINET MRP | |
| Физические параметры интерфейсов | ||
| RJ 45 (Ethernet) | ||
| 10 Мбит/с | Да; для служб Ethernet | |
| 100 Мбит/с | Да; PROFINET с дуплексной связью 100 Мбит/с (100BASE-TX) | |
| Способ передачи | PROFINET с дуплексной связью 100 Мбит/с (100BASE-TX) | |
| Автоматическое определение | Да | |
| Автоматическая коммутация | Да | |
| Протоколы | ||
| Устройство ввода-вывода PROFINET | ||
| Службы | ||
| — Тактовая синхронизация | Нет | |
| — Открытая связь IE | Да | |
| — IRT | Нет | |
| — MRP | Да | |
| — MRPD | Нет | |
| — Общее резервирование PROFINET | Нет | |
| — PROFIenergy | Нет | |
| — Пуск согласно приоритету | Нет | |
| — Shared Device | Нет | |
| Открытая связь IE | ||
| TCP/IP | Да | |
| SNMP | Да | |
| LLDP | Да | |
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Нет | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Индикация состояния | Да | |
| Аварийные сигналы | Да | |
| Диагностические функции | Да | |
| Диагностический светодиодный индикатор | ||
| Светодиод RUN | Да; зеленые светодиоды | |
| Светодиод ERROR | Да; красный светодиод | |
| Светодиод MAINT | Да; желтые светодиоды | |
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
| Индикатор соединения LINK TX/RX | Да; 2 x зеленых светодиода | |
| Гальваническая развязка | ||
| между шиной на задней стенке и блоком электроники | Нет | |
| между PROFINET и другими контурами тока | Да | |
| между источником питания и другими контурами тока | Нет | |
| Стандарты, допуски, сертификаты | ||
| Класс нагрузки сети | 2 | |
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| Горизонтальное монтажное положение, мин. | 0 °C | |
| Горизонтальное монтажное положение, макс. | 60 °C | |
| Вертикальное монтажное положение, мин. | 0 °C | |
| Вертикальное монтажное положение, макс. | 50 °C | |
| Соединения | ||
| ET-соединение | ||
| посредством BU-/BA-Send | Нет | |
| Размеры | ||
| Ширина | 35 mm | |
| Высота | 117 mm | |
| Глубина | 74 mm | |
| Массы | ||
| Масса, прибл. | 125 g | |
| последнее изменение: | 15.06.2016 | |
