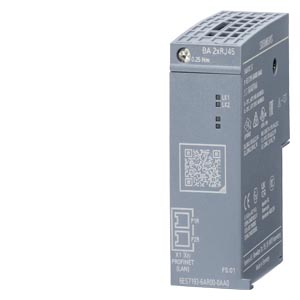

6ES7193-6AR00-0AA0 система распределенного ввода-вывода SIMATIC ET 200SP
SIMATIC, ШИННЫЙ АДАПТЕР BA 2X RJ45, 2 РАЗЪЁМА RJ45 ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТИ PROFINET
Телефон: +7 (495) 215-15-16
E-mail: sale@proenergo.ru
Область применения 6ES71936AR000AA0
Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.
Дизайн 6ES7193-6AR00-0AA0
Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:
- Диагностические светодиоды индикации наличия ошибок в работе станции (Error), режима работы (RUN), наличия напряжения питания (PWR) и состояний коммуникационных портов (по одному светодиоду на порт).
- Опциональное использование маркировочных и идентификационных этикеток.
- Интерфейс для установки сетевого адаптера и выбора необходимого варианта подключения к сети PROFINET:
- Для стандартных промышленных условий эксплуатации: сетевой адаптер BA 2xRJ45 для подключения сетевых кабелей с помощью штекеров RJ45.
- Для эксплуатации в условиях сильных механических и электромагнитных воздействий: сетевой адаптер BA 2xFC для непосредственного подключения сетевых кабелей.
Варианты поставки:
- Интерфейсный модуль с установленным сетевым адаптером BA 2xRJ45 в комплекте с сервер модулем.
- Интерфейсный модуль в комплекте с сервер модулем. Сетевой адаптер должен заказываться отдельно.
Технические характеристики 6ES71936AR000AA0
| SIMATIC ET 200SP, BUSADAPTER BA 2X RJ45, 2 RJ45 SOCKETS FOR PROFINET | ||
| Общая информация | ||
| Обозначение типа продукта | SIMATIC BusAdapter BA 2 x RJ45 | |
| Интерфейсы | ||
| Число разъемов PROFINET | 1 | |
| PROFINET IO | ||
| RJ 45 | Да; 2 x | |
| FC (FastConnect) | Нет | |
| SCRJ | 0 | |
| LC | 0 | |
| Длина провода | ||
| — Медные проводники | 100 m | |
| Размеры | ||
| Ширина | 20 mm | |
| Высота | 69,5 mm | |
| Глубина | 59 mm | |
| Массы | ||
| Масса, прибл. | 46 g | |
| последнее изменение: | 04.07.2016 | |
Техническая документация по 6ES7193-6AR00-0AA0
