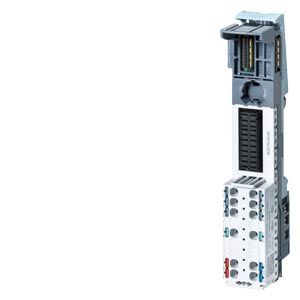

6ES7193-6BP20-0DC0 система распределенного ввода-вывода SIMATIC ET 200SP
SIMATIC ET 200SP, БАЗОВЫЙ БЛОК BU20-P6+A2+04D, ТИП C0, КЛЕММЫ PUSH-IN, 2 ДОП. КЛЕММЫ, НОВАЯ НАГРУЗОЧНАЯ ГРУППА, ШXВ: 20ММX117ММ
Область применения 6ES71936BP200DC0
Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.
Дизайн 6ES7193-6BP20-0DC0
Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:
- Диагностические светодиоды индикации наличия ошибок в работе станции (Error), режима работы (RUN), наличия напряжения питания (PWR) и состояний коммуникационных портов (по одному светодиоду на порт).
- Опциональное использование маркировочных и идентификационных этикеток.
- Интерфейс для установки сетевого адаптера и выбора необходимого варианта подключения к сети PROFINET:
- Для стандартных промышленных условий эксплуатации: сетевой адаптер BA 2xRJ45 для подключения сетевых кабелей с помощью штекеров RJ45.
- Для эксплуатации в условиях сильных механических и электромагнитных воздействий: сетевой адаптер BA 2xFC для непосредственного подключения сетевых кабелей.
Варианты поставки:
- Интерфейсный модуль с установленным сетевым адаптером BA 2xRJ45 в комплекте с сервер модулем.
- Интерфейсный модуль в комплекте с сервер модулем. Сетевой адаптер должен заказываться отдельно.
Технические характеристики 6ES71936BP200DC0
| | SIMATIC ET 200SP, BASEUNIT BU20-P6+A2+4D BU-TYPE C0, PUSH-IN KLEMMEN, WITH 2 AUX-TERMINALS, NEW LOADGROUP, WXH: 20MMX117MM | |
| Общая информация | ||
| Обозначение типа продукта | ET 200SP, BaseUnit тип C0, BU20-P6+A2+4D, VPE 1 | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | 24 V; 30 V | |
| Номинальное значение (перем. ток) | 230 V; 110 В | |
| Внешняя защита предохранителями для питающих линий | Да; Модульный автоматический выключатель для защиты линий 10 A с характеристикой срабатывания, тип B или C для соответствующего напряжения питания | |
| Предельно допустимая нагрузка | ||
| до 60 , макс. | 10 A | |
| Гальваническая развязка | ||
| между шиной на задней стенке и напряжением питания | Да | |
| между технологическими зажимами и напряжением питания | Да | |
| Изоляция | ||
| Изоляция, испытанная посредством | 3 250 В пост. тока | |
| Размеры | ||
| Ширина | 20 mm | |
| Высота | 117 mm | |
| Глубина | 35 mm | |
| Массы | ||
| Масса, прибл. | 47 g | |
| последнее изменение: | 28.06.2016 | |
