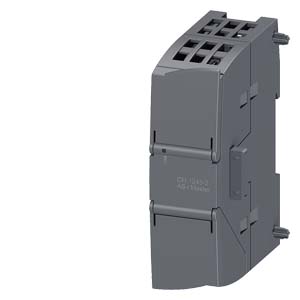

3RK7243-2AA30-0XB0 Программируемый контроллер
SIMATIC S7-1200, CM 1243-2, COMMUNICATION MODULE AS-INTERFACE MASTER ACCOR. AS-INTERFACE SPEC. V3.0
PLC 3RK7243-2AA30-0XB0 - это новое семейство микроконтроллеров Сименс для решения самых разных задач автоматизации малого уровня. Эти контроллеры имеют модульную конструкцию и универсальное назначение. Они способны работать в реальном масштабе времени, могут использоваться для построения относительно простых узлов локальной автоматики или узлов комплексных систем автоматического управления, поддерживающих интенсивный коммуникационный обмен данными через сети Industrial Ethernet/PROFINET, а также PtP (Point-to-Point) соединения. Программируемые контроллеры S7-1200 имеют компактные пластиковые корпуса со степенью защиты IP20, могут монтироваться на стандартную 35 мм профильную шину DIN или на монтажную плату и работают в диапазоне температур от 0 до +50 °C. Они способны обслуживать от 10 до 284 дискретных и от 2 до 51 аналогового канала ввода-вывода. При одинаковых с S7-200 конфигурациях ввода-вывода контроллер S7-1200 занимает на 35% меньший монтажный объем. К центральному процессору (CPU) программируемого контроллера S7-1200 могут быть подключены коммуникационные модули (CM); сигнальные модули (SM) и сигнальные платы (SB) ввода-вывода дискретных и аналоговых сигналов. Совместно с ними используются 4-канальный коммутатор Industrial Ethernet (CSM 1277) и модуль блока питания (PM 1207).
Функциональные особенности 3RK7243-2AA30-0XB0:
Все центральные процессоры обладают высокой производительностью и обеспечивают поддержку широкого набора функций:
- Программирование на языках LAD и FBD, исчерпывающий набор команд.
- Высокое быстродействие, время выполнения логической операции не превышает 0.1 мкс.
- Встроенная загружаемая память объемом до 2 Мбайт, расширяемая картой памяти емкостью до 24 Мбайт.
- Рабочая память емкостью до 50 Кбайт.
- Энергонезависимая память емкостью 2 Кбайт для необслуживаемого сохранения данных при перебоях в питании контроллера.
- Встроенные дискретные входы универсального назначения, позволяющие вводить потенциальные или импульсные сигналы.
- Встроенные аппаратные часы реального времени с запасом хода при перебоях в питании 240 часов.
- Встроенные скоростные счетчики с частотой следования входных сигналов до 100 кГц.
- Встроенные импульсные выходы с частотой следования импульсов до 100 кГц (только в CPU с транзисторными выходами).
- Поддержка функций ПИД регулирования.
- Поддержка функций управления перемещением в соответствии с требованиями стандарта PLCopen.
- Поддержка функций обновления операционной системы.
- Парольная защита программы пользователя.
- Свободно программируемые порты для обмена данными с другими устройствами на коммуникационных модулях CM 1241.
Информация по блокам питания Sitop для продукции Simatic, LOGO
Технические характеристики 3RK72432AA300XB0
| | SIMATIC S7-1200, CM 1243-2, COMMUNICATION MODULE AS-INTERFACE MASTER ACCOR. AS-INTERFACE SPEC. V3.0 | ||
| Общие технические данные: | |||
| Наименование продукта | AS-Interface Master | ||
| Наименование типа продукта | CM 1243-2 | ||
| Степень защиты IP | IP20 | ||
| Исполнение электрического подключения AS-интерфейса | винтовое соединение | ||
| Тип электропитания | через кросс-плату | ||
| Условия эксплуатации отдельное электроснабжение 24 В | нет | ||
| Потребляемый ток | |||
| из профильных проводов AS-интерфейса | |||
| — при 30 В максимальное | mA | 100 | |
| из кросс-платы максимальное | mA | 250 | |
| Мощность потерь [Вт] | W | 2,9 | |
| Напряжение изоляции расчетное значение | V | 500 | |
| Функция продукта Подходит для электропитания AS-i 24 В | да | ||
| примечание | все версии изделия | ||
| Характеристики продукта горячий резерв | нет | ||
| Функция продукта | |||
| сетевое управление | нет | ||
| диагностика через электронную почту | нет | ||
| Разделение потенциалов | да | ||
| Исполнение индикации | |||
| в качестве индикатора состояния через светодиоды | AS-i, PF, CM, CER, DIAG | ||
| Вид проектирования AS-интерфейса | С STEP 7, командный интерфейс | ||
| Связь/ протокол: | |||
| Версия спецификации AS-интерфейса | V 3.0 | ||
| Базовый профиль AS-интерфейса осуществляется поддержка | M4 (согласно спецификации интерфейса AS V 3.0) | ||
| Способ передачи данных | кросс-плата S7-1200 | ||
| Количество блоков на каждый ЦПУ максимальное | 1 | ||
| Количество интерфейсов | |||
| в качестве AS-интерфейса | 1 | ||
| согласно RS 485 | 0 | ||
| согласно Industrial Ethernet | 0 | ||
| согласно PROFINET | 0 | ||
| согласно Wireless | 0 | ||
| согласно USB | 0 | ||
| прочие | 0 | ||
| Компонент продукта оптический интерфейс | нет | ||
| Протокол осуществляется поддержка | |||
| протоколом ASIsafe (Safety at work) | нет | ||
| протокол PROFIsafe | нет | ||
| PROFIBUS | нет | ||
| PROFINET IO | нет | ||
| протокол PROFINET CBA | нет | ||
| TCP/IP | нет | ||
| SNMP | нет | ||
| Стандарт беспроводной связи IEEE 802.11 | нет | ||
| Входы/ Выходы: | |||
| Количество входов для AS-интерфейса максимальное | 496 | ||
| Количество выходов для AS-интерфейса максимальное | 496 | ||
| Количество исполнительных блоков AS-i на каждый AS-интерфейс максимальное | 62 | ||
| Время цикла обращения к шине AS-интерфейса | |||
| для 31 подчиненного блока | ms | 5 | |
| для 62 подчиненных блоков | ms | 10 | |
| Доступ к цифровым данным входа/выхода | об отображении процесса/периферийных адресах | ||
| Доступ к аналоговым данных входа/выхода | об отображении процесса/периферийных адресах и переносе набора данных | ||
| Данные по механике: | |||
| Ширина | mm | 30 | |
| Высота | mm | 100 | |
| Глубина | mm | 75 | |
| Вид крепления | защелкивающееся крепление на монтажной шине 35 мм | ||
| Формат блока | модульная система S7-1200 | ||
| Условия окружающей среды: | |||
| Температура окружающей среды | |||
| при установке на горизонтальной профильной шине | °C | 0 ... 55 | |
| при установке на вертикальной профильной шине во время эксплуатации | °C | 0 ... 45 | |
| во время транспортировки | °C | -40 ... +70 | |
| во время хранения | °C | -40 ... +70 | |
| Относительная влажность воздуха при 25 °C во время эксплуатации максимальное | % | 95 | |
| Высота установки при высоте над уровнем моря максимальное | m | 2 000 | |
| Безопасность: | |||
| Пригодность к использованию функция с обеспечением безопасности | нет | ||
| Маркировка взрывозащиты для искробезопасности связанного оборудования | |||
| EEx ia | нет | ||
| EEx ib | нет | ||
| Категория взрывозащиты для газа | нет | ||
| Категория взрывозащиты для пыли | нет | ||
| Сертификаты/ допуски к эксплуатации: | |||
| | |||
| Дополнительная информация | |||
| | |||
| | |||
| последнее изменение: | 12.04.2016 | ||
