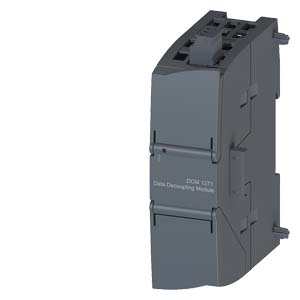

3RK7271-1AA30-0AA0 Программируемый контроллер
SIMATIC S7-1200, DCM 1271, DATA DECOUPLING MODULE, ДЛЯ AS-I MASTER CM 1243-2 IN: DC 24 V / 30 V OUT: 1 X AS-I, 4 A INTEGR. OVERLOAD PROTECTION, INTEGR. EARTH FAULT DETECTION, SIGNALING CONTACT
PLC 3RK7271-1AA30-0AA0 - это новое семейство микроконтроллеров Сименс для решения самых разных задач автоматизации малого уровня. Эти контроллеры имеют модульную конструкцию и универсальное назначение. Они способны работать в реальном масштабе времени, могут использоваться для построения относительно простых узлов локальной автоматики или узлов комплексных систем автоматического управления, поддерживающих интенсивный коммуникационный обмен данными через сети Industrial Ethernet/PROFINET, а также PtP (Point-to-Point) соединения. Программируемые контроллеры S7-1200 имеют компактные пластиковые корпуса со степенью защиты IP20, могут монтироваться на стандартную 35 мм профильную шину DIN или на монтажную плату и работают в диапазоне температур от 0 до +50 °C. Они способны обслуживать от 10 до 284 дискретных и от 2 до 51 аналогового канала ввода-вывода. При одинаковых с S7-200 конфигурациях ввода-вывода контроллер S7-1200 занимает на 35% меньший монтажный объем. К центральному процессору (CPU) программируемого контроллера S7-1200 могут быть подключены коммуникационные модули (CM); сигнальные модули (SM) и сигнальные платы (SB) ввода-вывода дискретных и аналоговых сигналов. Совместно с ними используются 4-канальный коммутатор Industrial Ethernet (CSM 1277) и модуль блока питания (PM 1207).
Функциональные особенности 3RK7271-1AA30-0AA0:
Все центральные процессоры обладают высокой производительностью и обеспечивают поддержку широкого набора функций:
- Программирование на языках LAD и FBD, исчерпывающий набор команд.
- Высокое быстродействие, время выполнения логической операции не превышает 0.1 мкс.
- Встроенная загружаемая память объемом до 2 Мбайт, расширяемая картой памяти емкостью до 24 Мбайт.
- Рабочая память емкостью до 50 Кбайт.
- Энергонезависимая память емкостью 2 Кбайт для необслуживаемого сохранения данных при перебоях в питании контроллера.
- Встроенные дискретные входы универсального назначения, позволяющие вводить потенциальные или импульсные сигналы.
- Встроенные аппаратные часы реального времени с запасом хода при перебоях в питании 240 часов.
- Встроенные скоростные счетчики с частотой следования входных сигналов до 100 кГц.
- Встроенные импульсные выходы с частотой следования импульсов до 100 кГц (только в CPU с транзисторными выходами).
- Поддержка функций ПИД регулирования.
- Поддержка функций управления перемещением в соответствии с требованиями стандарта PLCopen.
- Поддержка функций обновления операционной системы.
- Парольная защита программы пользователя.
- Свободно программируемые порты для обмена данными с другими устройствами на коммуникационных модулях CM 1241.
Информация по блокам питания Sitop для продукции Simatic, LOGO
Технические характеристики 3RK72711AA300AA0
| | SIMATIC S7-1200, DCM 1271, DATA DECOUPLING MODULE, FOR AS-I MASTER CM 1243-2 IN: DC 24 V / 30 V OUT: 1 X AS-I, 4 A INTEGR. OVERLOAD PROTECTION, INTEGR. EARTH FAULT DETECTION, SIGNALING CONTACT | ||
| Общие технические данные: | |||
| Фирменное название продукта | AS-интерфейс | ||
| Наименование продукта | Интерфейс AS, модуль отключения связи между данными | ||
| Исполнение продукта | Коммуникационный модуль 30 мм для SIMATIC S7-1200 | ||
| Степень защиты IP | IP20 | ||
| Высота установки при высоте над уровнем моря максимальное | m | 2 000 | |
| Температура окружающей среды | |||
| во время эксплуатации | °C | 0 ... 55 | |
| во время хранения | °C | -40 ... +70 | |
| Относительная влажность воздуха при 25 °C во время эксплуатации максимальное | % | 95 | |
| Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 | A | ||
| Условное обозначение согласно DIN EN 61346-2 | A | ||
| отдаваемая активная мощность | W | 120 | |
| Функия продукта | |||
| Автоматический сброс | да | ||
| внешний сброс | нет | ||
| ручной сброс | нет | ||
| Идентификация заземления на землю | да | ||
| тестовая функция сигнальных контактов | нет | ||
| подходит для заземленных сетей AS-i | да | ||
| подходит для незаземленных сетей AS-i | да | ||
| Подходит для электропитания AS-i 24 В | да | ||
| последовательная задержка подключения | нет | ||
| AS-интерфейс схемы разделения данных | да | ||
| Функция сброса | Нет | ||
| регулируемый параметр срабатывания, ток зависящего от тока расцепителя перегрузки | A | 4 ... 4 | |
| Количество электрических подключений для сигнального контакта | 3 | ||
| Количество выходов для AS-интерфейса максимальное | 1 | ||
| Исполнение индикации в качестве индикатора состояния через светодиоды | EFD, ASI OL, DIAG | ||
| Исполнение коммутационного контакта в качестве замыкающего контакта для функции оповещения | Нет | ||
| Связь/ протокол: | |||
| Протокол осуществляется поддержка протокол AS-Interface | да | ||
| Вспомогательный контур: | |||
| Рабочий ток вспомогательных контактов | |||
| при DC-13 при 24 В | A | 0,05 | |
| Входы/ Выходы: | |||
| Вид напряжения | |||
| входного напряжения | Постоянный ток | ||
| входного напряжения | Постоянный ток | ||
| Характеристика выхода с защитой от коротких замыканий | да | ||
| Выходное напряжение | |||
| 1 при постоянном токе | |||
| — расчетное значение | V | 30 | |
| — расчетное значение | V | 20,5 ... 31,6 | |
| 2 при постоянном токе расчетное значение | V | 24 | |
| Выходной ток при постоянном токе максимальное | A | 4 | |
| Входное напряжение | |||
| 1 при постоянном токе | |||
| — расчетное значение | V | 30 | |
| — расчетное значение | V | 21 ... 32 | |
| 2 при постоянном токе расчетное значение | V | 24 | |
| Входной ток при постоянном токе максимальное | A | 4,1 | |
| Короткое замыкание: | |||
| Исполнение защиты при коротком замыкании | электронный | ||
| Монтаж/ крепление/ размеры: | |||
| Монтажное положение | вертикальный, горизонтальный | ||
| Вид крепления | монтаж на шине 35 мм или настенный монтаж с помощью вставных планок | ||
| Ширина | mm | 30 | |
| Высота | mm | 100 | |
| Глубина | mm | 75 | |
| Исполнение электрического подключения для вспомогательных цепей и цепей управления | винтовой зажим | ||
| Функция продукта съемная клемма для цепи вспомогательного тока и цепи тока управления | да | ||
| Вид подключаемых поперечных сечений проводов | |||
| для вспомогательных контактов | |||
| — однопроводный | 3x (0,2 ... 3,3 мм) | ||
| — тонкопроволочный | |||
| — с обработкой концов жил | 3x (0,2 ... 3,3 мм) | ||
| при проводах AWG для вспомогательных контактов | 3x (24 ... 16) | ||
| Сертификат соответствия | CE / cULus / FM / ATEX | ||
| Пригодность к использованию контур тока с обеспечением безопасности | нет | ||
| Сертификаты/ допуски к эксплуатации: | |||
| | |||
| Дополнительная информация | |||
| | |||
| | |||
| последнее изменение: | 09.07.2016 | ||
