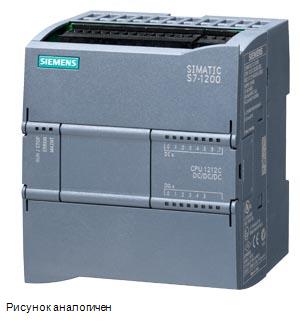

6AG1212-1AE40-2XB0 Программируемый контроллер
SIPLUS S7-1200 CPU 1212C DC/DC/DC -40 ... +70 DGR C MIT CONFORMAL COATING BASED ON 6ES7212-1AE40-0XB0 . COMPACT CPU, DC/DC/DC, ONBOARD I/O: 8 DI 24V DC 6 DO 24 V DC 2 AI 0 - 10V DC, POWER SUPPLY: 20,4 -28,8 V DC PROGRAM/DATA MEMORY: 50 KB
PLC 6AG1212-1AE40-2XB0 - это новое семейство микроконтроллеров Сименс для решения самых разных задач автоматизации малого уровня. Эти контроллеры имеют модульную конструкцию и универсальное назначение. Они способны работать в реальном масштабе времени, могут использоваться для построения относительно простых узлов локальной автоматики или узлов комплексных систем автоматического управления, поддерживающих интенсивный коммуникационный обмен данными через сети Industrial Ethernet/PROFINET, а также PtP (Point-to-Point) соединения. Программируемые контроллеры S7-1200 имеют компактные пластиковые корпуса со степенью защиты IP20, могут монтироваться на стандартную 35 мм профильную шину DIN или на монтажную плату и работают в диапазоне температур от 0 до +50 °C. Они способны обслуживать от 10 до 284 дискретных и от 2 до 51 аналогового канала ввода-вывода. При одинаковых с S7-200 конфигурациях ввода-вывода контроллер S7-1200 занимает на 35% меньший монтажный объем. К центральному процессору (CPU) программируемого контроллера S7-1200 могут быть подключены коммуникационные модули (CM); сигнальные модули (SM) и сигнальные платы (SB) ввода-вывода дискретных и аналоговых сигналов. Совместно с ними используются 4-канальный коммутатор Industrial Ethernet (CSM 1277) и модуль блока питания (PM 1207).
Функциональные особенности 6AG1212-1AE40-2XB0:
Все центральные процессоры обладают высокой производительностью и обеспечивают поддержку широкого набора функций:
- Программирование на языках LAD и FBD, исчерпывающий набор команд.
- Высокое быстродействие, время выполнения логической операции не превышает 0.1 мкс.
- Встроенная загружаемая память объемом до 2 Мбайт, расширяемая картой памяти емкостью до 24 Мбайт.
- Рабочая память емкостью до 50 Кбайт.
- Энергонезависимая память емкостью 2 Кбайт для необслуживаемого сохранения данных при перебоях в питании контроллера.
- Встроенные дискретные входы универсального назначения, позволяющие вводить потенциальные или импульсные сигналы.
- Встроенные аппаратные часы реального времени с запасом хода при перебоях в питании 240 часов.
- Встроенные скоростные счетчики с частотой следования входных сигналов до 100 кГц.
- Встроенные импульсные выходы с частотой следования импульсов до 100 кГц (только в CPU с транзисторными выходами).
- Поддержка функций ПИД регулирования.
- Поддержка функций управления перемещением в соответствии с требованиями стандарта PLCopen.
- Поддержка функций обновления операционной системы.
- Парольная защита программы пользователя.
- Свободно программируемые порты для обмена данными с другими устройствами на коммуникационных модулях CM 1241.
Информация по блокам питания Sitop для продукции Simatic, LOGO
Технические характеристики 6AG12121AE402XB0
| | SIPLUS S7-1200 CPU 1212C DC/DC/DC -40 ... +70 DGR C WITH CONFORMAL COATING BASED ON 6ES7212-1AE40-0XB0 . COMPACT CPU, DC/DC/DC, ONBOARD I/O: 8 DI 24V DC 6 DO 24 V DC 2 AI 0 - 10V DC, POWER SUPPLY: 20,4 -28,8 V DC PROGRAM/DATA MEMORY: 50 KB | |
| Общая информация | ||
| Обозначение типа продукта | ЦП 1212C пост. ток/пост. ток/пост. ток | |
| Дисплей | ||
| С дисплеем | Нет | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | ||
| 24 В пост. тока | Да | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Напряжение нагрузки L+ | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Входной ток | ||
| Потребление тока (номинальное) | 400 mA; только ЦП | |
| Макс. потребление тока | 1 200 mA; ЦП со всеми расширительными модулями | |
| Макс. ток включения | 12 A; при 28,8 В пост. тока | |
| Выходной ток | ||
| для шины на задней стойке (5 В пост. тока), макс. | 1 000 mA; макс. 5 В пост. тока для SM и CM | |
| Питание датчика | ||
| Питание датчика 24 В | ||
| 24 В | L+ минус 4 В пост. тока мин. | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 9 W | |
| Запоминающее устройство | ||
| Оперативное запоминающее устройство | ||
| встроенный | 75 kbyte | |
| расширяемое | Нет | |
| Память загрузки | ||
| встроенный | 1 Mbyte | |
| вставная (карта памяти SIMATIC), макс. | с картой памяти SIMATIC Memory Card | |
| Хранение в буфере | ||
| есть | Да; не требует обслуживания | |
| без АКБ | Да | |
| Время обработки ЦП | ||
| нормальное время операций побитовой обработки | 0,085 µs; /инструкция | |
| нормальное время операций со словами | 1,7 µs; /инструкция | |
| нормальное время выполнения операций с плавающей точкой | 2,3 µs; /инструкция | |
| Блоки ЦП | ||
| Число блоков (общее) | Блоки данных, функции, функциональные блоки, счетчики и таймеры. Максимальное число адресуемых блоков составляет от 1 до 65535. Использование ОЗУ не ограничено | |
| Организационные блоки (OB) | ||
| Макс. число | Ограничение только посредством ОЗУ для кода | |
| Области данных и их остаток | ||
| общая остаточная область данных (включая таймеры, счетчики, маркеры), макс. | 10 kbyte | |
| Маркер | ||
| Макс. число | 4 kbyte; Размер области маркеров | |
| Локальные данные | ||
| на класс приоритета, макс. | 16 kbyte; Класс приоритетности 1 (цикл программы): 16 кбайт, класс приоритетности от 2 до 26: 6 кбайт | |
| Адресная область | ||
| Образ процесса | ||
| Вводы, настраивается | 1 kbyte | |
| Выводы, настраивается | 1 kbyte | |
| Конфигурация аппаратного обеспечения | ||
| Макс. число модулей на систему | 3 ком. модуля, сигнальный слой не используется, 2 сигнальных модуля | |
| Время | ||
| Часы | ||
| Время хранения в буфере | 480 h; нормальная | |
| Макс. отклонение в день | 60 с/месяц @ 25°C | |
| Цифровые входы | ||
| Число входов | 8; встроенный | |
| из них входы, используемые для технологических функций | 4; HSC (высокоскоростной счетчик) | |
| встроенные каналы (цифровые входы) | 8 | |
| Число одновременно включаемых входов | ||
| Все монтажные положения | ||
| — до 40 °C, макс. | 8 | |
| Входное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "0" | 5 В пост. тока при 1 мА | |
| для сигнала "1" | 15 В пост. тока при 2,5 мА | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| для стандартных входов | ||
| — параметрируемое | 0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс и 12,8 мс, выбирается в 4 группах | |
| — с "0" на "1", мин. | 0,2 ms | |
| — с "0" на "1", макс. | 12,8 ms | |
| для входов аварийной сигнализации | ||
| — параметрируемое | Да | |
| для счетчиков/технологических функций | ||
| — параметрируемое | Однофазное: 3 @ 100 кГц и 1 @ 30 кГц, дифференциальное: 3 @ 80 кГц и 1 @ 30 кГц | |
| Длина провода | ||
| экранированные, макс. | 500 m; 50 м на технологические функции | |
| неэкранированные, макс. | 300 m; Для технологических функций: Нет | |
| Цифровые выводы | ||
| Вид выходов | 6 | |
| из них быстродействующих выходов | 4; Выход цепочки импульсов 100 кГц | |
| встроенные каналы (цифровые выходы) | 6 | |
| Ограничение индуктивного напряжения отключения | L+ (-48 В) | |
| Коммутационная способность выходов | ||
| при омической нагрузке, макс. | 0,5 A | |
| при ламповой нагрузке, макс. | 5 W | |
| Выходное напряжение | ||
| для сигнала "0", макс. | 0,1 V; с нагрузкой 10 кОм | |
| для сигнала "1", мин. | 20 V | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 0,5 A | |
| для сигнала "0", ток покоя, макс. | 0,1 mA | |
| Задержка на выходе при омической нагрузке | ||
| с "0" на "1", макс. | 1 µs | |
| с "1" на "0", макс. | 5 µs | |
| Частота коммутации | ||
| импульсных выходов, при омической нагрузке, макс. | 100 kHz | |
| Длина провода | ||
| экранированные, макс. | 500 m | |
| неэкранированные, макс. | 150 m | |
| Аналоговые вводы | ||
| Число аналоговых входов | 2 | |
| встроенные каналы (аналоговые входы) | 2; от 0 до 10 В | |
| Входные диапазоны | ||
| Напряжение | Да | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от 0 до +10 В | Да | |
| Сопротивление на входе (от 0 до 10 В) | 100 кОм | |
| Длина провода | ||
| экранированные, макс. | 100 m; скрученный и экранированный | |
| Аналоговые выводы | ||
| Число аналоговых выходов | 0 | |
| Формирование аналоговой величины | ||
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 10 bit | |
| Настраиваемое время интегрирования | Да | |
| Время преобразования (на канал) | 625 µs | |
| Датчики | ||
| Подключаемые датчики | ||
| 2-проводной датчик | Да | |
| 1. интерфейс | ||
| Тип интерфейса | PROFINET | |
| Физические параметры | Ethernet | |
| гальванически развязанный | Да | |
| автоматическое определение скорости передачи данных | Да | |
| Автоматическое определение | Да | |
| Автоматическая коммутация | Да | |
| Функции | ||
| Контроллер PROFINET IO | Да | |
| Устройство ввода-вывода PROFINET | Да | |
| Открытая связь IE | Да | |
| Интернет-сервер | Да | |
| Контроллер PROFINET IO | ||
| Макс. скорости передачи данных | 100 Mbit/s | |
| Службы | ||
| — Макс. число подключаемых устройств ввода-вывода | 16 | |
| Устройство ввода-вывода PROFINET | ||
| Службы | ||
| — Shared Device | Да | |
| — Макс. число контроллеров ввода-вывода при использовании Shared Device | 2 | |
| Протоколы | ||
| PROFINET IO | Да | |
| PROFIBUS | Да; требуется CM 1243-5 | |
| Интерфейс AS-Interface | Да | |
| Протоколы (Ethernet) | ||
| TCP/IP | Да | |
| Другие протоколы | ||
| MODBUS | Да | |
| Функции связи | ||
| S7-связь | ||
| поддерживается | Да | |
| в качестве сервера | Да | |
| в качестве клиента | Да | |
| Открытая связь IE | ||
| TCP/IP | Да | |
| ISO-on-TCP (RFC1006) | Да | |
| UDP | Да | |
| Интернет-сервер | ||
| поддерживается | Да | |
| определенные пользователем сайты | Да | |
| Число соединений | ||
| общее | 16; динамический | |
| Функции испытания и ввода в эксплуатацию | ||
| Состояние/управление | ||
| Переменные состояние/управления | Да | |
| Переменные | входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики | |
| Принудительное исполнение | ||
| Принудительное исполнение | Да | |
| Диагностический буфер | ||
| есть | Да | |
| Слежения | ||
| Количество слежений с возможностью проектирования | 2; на одно слежение возможны данные в объеме 512 кбайт | |
| Встроенные функции | ||
| Число счетчиков | 4 | |
| Макс. частота счета (счетчик) | 100 kHz | |
| Частотомеры | Да | |
| Управляемое позиционирование | Да | |
| Количество позиционирующих осей с регулированием по положению, макс. | 8 | |
| Количество позиционирующих осей через интерфейс импульс-направление | 4; со встроенными DO | |
| PID-регулятор | Да | |
| 4 | ||
| Число импульсных выходов | 4 | |
| Предельная частота (импульс) | 100 kHz | |
| Гальваническая развязка | ||
| Гальваническая развязка цифровых вводов | ||
| Гальваническая развязка цифровых вводов | 500 В перем. тока в течение 1 минуты | |
| между каналами, в блоках для | 1 | |
| Гальваническая развязка цифровых выводов | ||
| Гальваническая развязка цифровых выводов | Да | |
| между каналами | Нет | |
| между каналами, в блоках для | 1 | |
| ЭМС | ||
| Отказоустойчивость к электростатическим разрядам | ||
| Отказоустойчивость к электростатическим разрядам согласно IEC 61000-4-2 | Да | |
| — Испытательное напряжение при разряде в воздухе | 8 kV | |
| — Испытательное напряжение при контактном разряде | 6 kV | |
| Отказоустойчивость к проводному возмущающему воздействию | ||
| Отказоустойчивость на питающих линиях согласно IEC 61000-4-4 | Да | |
| Отказоустойчивость на сигнальных линиях согласно IEC 61000-4-4 | Да | |
| Отказоустойчивость к импульсным напряжениям (микросекундные импульсные перенапряжения) | ||
| на питающих линиях согласно IEC 61000-4-5 | Да | |
| Отказоустойчивость к кондуктивным помехам, индуцированным высокочастотными полями | ||
| Отказоустойчивость к высокочастотному излучению согласно IEC 61000-4-6 | Да | |
| Излучение радиопомех согласно EN 55 011 | ||
| Класс граничных значений A, для применения в промышленных районах | Да; Группа 1 | |
| Класс граничных значений B, для применения в жилых районах | Да; если посредством надлежащих мер обеспечивается соответствие граничных значений классу B согласно EN 55011 | |
| Степень защиты и класс защиты | ||
| Степень защиты согласно EN 60529 | ||
| IP20 | Да | |
| Окружающие условия | ||
| Свободное падение | ||
| Макс. высота свободного падения | 0,3 m; пять раз, в упаковке к отправке | |
| Температура окружающей среды при эксплуатации | ||
| мин. | -40 °C; = Tмин; запуск @ -25 | |
| макс. | 70 °C; = Tmax; Tmax > +55 °C Количество одновременно включенных цифровых входов 4, цифровых выходов 3, аналоговых входов 2 (без прилегающих точек) при горизонтальном монтаже; Tmax > +60 °C Количество одновременно включенных цифровых входов 3, цифровых выходов 2, аналоговых входов 0 (без прилегающих точек) при горизонтальном монтаже | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -40 °C | |
| макс. | 70 °C | |
| Колебания | ||
| Колебания | 2 g (м/с) настенный монтаж, 1 g (м/с) установка на монтажную шину DIN | |
| Эксплуатация, испытания согласно IEC 60068-2-6 | Да | |
| Импульсное испытание | ||
| испытания согласно IEC 60068-2-27 | Да; IEC 68, часть 2-27; полусинус: Сила удара 15 g (максимальное значение), длительность 11 мс | |
| Расширенные условия окружающей среды | ||
| относительно температуры окружающей среды, давления воздуха, высоты установки | Tмин ... Tмакс при 1080 гПа ... 795 гПа (-1000 м – +2000 м)//Tмин ... (Tмакс – 10K) при 795 гПа... 658 гПа (+2000 м – +3500 м)//Tмин ... (Tмакс – 20K) при 658 гПа... 540 гПа (+3500 м – +5000 м) | |
| Относительная влажность воздуха | ||
| — при конденсации, испытания согласно IEC 60068-2-38, макс. | 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим) | |
| Устойчивость | ||
| — к биологически активным веществам/соответствие EN 60721-3-3 | Да; Класс 3B2. Споры плесени, грибов, грибков (за исключением фауны). При эксплуатации защитные крышки штекера, входящие в комплект поставки, с используемых разъемов не снимать! | |
| — к химически активным веществам/соответствие EN 60721-3-3 | Да; Класс 3C4 (отн. влажность < 75 %), включая солевой туман согласно EN 60068-2-52 (предел чувствительности 3). При эксплуатации защитные крышки, входящие в комплект поставки, с используемых разъемов не снимать! | |
| — к механически активным веществам/соответствие EN 60721-3-3 | Да; Класс 3S4, включая песок, пыль. При эксплуатации защитные крышки, входящие в комплект поставки, с используемых разъемов не снимать! | |
| Проектирование | ||
| Программирование | ||
| Язык программирования | ||
| — KOP | Да | |
| — FUP | Да | |
| — SCL | Да | |
| Контроль времени цикла | ||
| настраивается | Да | |
| Размеры | ||
| Ширина | 90 mm | |
| Высота | 100 mm | |
| Глубина | 75 mm | |
| Массы | ||
| Масса, прибл. | 370 g | |
| последнее изменение: | 20.06.2016 | |
Техническая документация по 6AG12121AE402XB0
- Каталог продукции «SIMATIC 7-1200 - новое семейство микроконтроллеров»
язык: RU, страниц: , размер: 276.26 Кб - Каталог продукции «Программируемые контроллеры S7-1200»
язык: RU, страниц: 156, размер: 11.41 Мб - Руководство по конфигурированию/установке «How can you establish a connection between an S7-1200 PLC and SIMATIC
NET OPC?»
язык: EN, страниц: 25, размер: 830.31 Кб - Брошюра «S7-1200 - Новый универсальный микроконтроллер.
Функциональность. Надежность. Удобство работы»
язык: RU, страниц: 2, размер: 784.31 Кб - Руководство по конфигурированию/установке «Коммуникационные возможности S7-1200. Соединение S7-1200 – S7-300»
язык: RU, страниц: 3, размер: 360.87 Кб - S71200_communications_part2.pdf
страниц: 2, размер: 261.29 Кб - Руководство по конфигурированию/установке «Коммуникационные возможности S7-1200. Соединение S7-1200 с OPC-сервером SIMATIC NET»
язык: RU, страниц: 3, размер: 336.61 Кб - Руководство пользователя «Программируемый контроллер S7-1200 - Системное руководство»
язык: RU, страниц: 397, размер: 3.76 Мб
