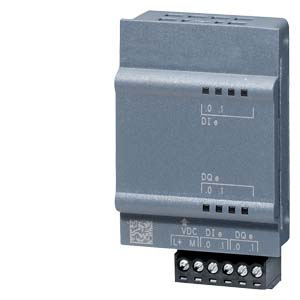

Siemens 6AG1223-0BD30-4XB0 система автоматизации

Name: Siemens 6AG1223-0BD30-4XB0 система автоматизации
Brand: Siemens
Price: 10980 RUB
Availability: InStock

SIPLUS S7-1200 СИГНАЛЬНАЯ ПЛАТА SB1223 2DI/2DO ДЛЯ ТЯЖЁЛЫХ УСЛОВИЙ ПРИМЕНЕНИЯ, С КОНФОРМНЫМ ПОКРЫТИЕМ НА ОСНОВЕ 6ES7223-0BD30-0XB0. ДИСКРЕТНЫЕ ВХОДЫ/ВЫХОДЫ 2 DI =24 В/2 DO =24 В

Купить 6AG12230BD304XB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 10980 руб.

Информация по блокам питания Sitop для продукции Simatic, LOGO

Подробнее о семействе S7-1200

Технические характеристики 6AG12230BD304XB0

SIPLUS S7-1200 SB 1223 2DI/2DQ based on 6ES7223-0BD30-0XB0 with conformal coating, -20…+60 °C, start up 0 °C, digital input/output 2 DI 24 V DC/2 DQ 24 V DC

Общая информация

Обозначение типа продукта

SB 1223, DI 2 x 24 В пост. тока/DQ 2 x 24 В пост. тока

основано на

6ES7223-0BD30-0XB0

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

см. идентификатор записи: 109746275

Напряжение питания

Допустимый диапазон, нижний предел (пост. ток)

20,4 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Входной ток

из шины на задней стойке 5 В пост. тока, тип.

50 mA

Выходное напряжение

Электропитание измерительных преобразователей

● Макс. ток питания

4 mA; на канал

Рассеиваемая мощность

Нормальная рассеиваемая мощность

1 W

Цифровые входы

Число входов

2; С втекающим током

● по группам для

Входная характеристика по IEC 61131, тип 1

Да

Число одновременно включаемых входов

Все монтажные положения

— до 40 °C, макс.

Входное напряжение

● Номинальное значение (пост. ток)

24 V

● для сигнала "0"

от 0 до 5 В

● для сигнала "1"

от +15 до +30 В

Входной ток

● для сигнала "0", макс. (допустимый ток покоя)

1 mA

● для сигнала "1", тип.

7 mA

Задержка на входе (при номинальном значении входного напряжения)

для стандартных входов

— параметрируемое

Да; 0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс и 12,8 мс, выбирается в 4 группах

— с "0" на "1", макс.

2 µs

— с "1" на "0", макс.

10 µs

для входов аварийной сигнализации

— параметрируемое

Да

для технологических функций

— параметрируемое

Да

Длина провода

● экранированные, макс.

50 m

Цифровые выводы

Вид выходов

2; полевой МОП-транзистор, электронный (с втекающим/вытекающим током)

● по группам для

Защита от короткого замыкания

Нет

Коммутационная способность выходов

● при омической нагрузке, макс.

0,5 A

● при ламповой нагрузке, макс.

5 W

Диапазон сопротивления нагрузке

● верхний предел

0,6 Ω

Выходное напряжение

● Номинальное значение (пост. ток)

24 V

● для сигнала "0", макс.

0,1 V; с нагрузкой 10 кОм

● для сигнала "1", мин.

20 V

Выходной ток

● для сигнала "1", номинальное значение

0,5 A

● для сигнала "1", диапазон допустимых значений, макс.

0,5 A

● для сигнала "0", ток покоя, макс.

10 µA

Длина провода

● экранированные, макс.

50 m

Аварийные сигналы/диагностика/информация о состоянии

Аварийные сигналы

Да

Диагностическая функция

Да

Диагностический светодиодный индикатор

● для индикации состояния входов

Да

● для индикации состояния выходов

Да

Окружающие условия

Свободное падение

● Макс. высота свободного падения

0,3 m; пять раз, в упаковке к отправке

Температура окружающей среды при эксплуатации

● мин.

-20 °C; = Tмин (вкл. конденсацию / мороз)

● макс.

60 °C; = Tмакс

Температура окружающей среды при хранении/транспортировке

● мин.

-40 °C

● макс.

70 °C

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

5 000 m

● Температура окружающей среды-давление воздуха-высота установки

Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)

Относительная влажность воздуха

● при конденсации, испытания согласно IEC 60068-2-38, макс.

100 %; RH включая конденсацию/замораживание допускается (при наличии конденсата в эксплуатацию не вводится)

Устойчивость

Смазочно-охлаждающие материалы

— Устойчивость к воздействию стандартных смазочно-охлаждающих материалов

Да; включая капли дизельного топлива и масла в воздухе

Применение в неподвижно смонтированных промышленных установках

— к биологически активным веществам согласно EN 60721-3-3

Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу

— к химически активным веществам согласно EN 60721-3-3

Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-3

Да; Класс 3S4 вкл. песок, пыль; *

Применение на судах/в море

— к биологически активным веществам согласно EN 60721-3-6

Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу

— к химически активным веществам согласно EN 60721-3-6

Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-6

Да; Класс 6S3 вкл. песок, пыль; *

Применение в промышленных технологических установках

— к химически активным веществам согласно EN 60654-4

Да; Класс 3 (при условии отсутствия трихлорэтилена)

— Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04

Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)

Примечание

— Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04

* Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!

Конформное покрытие

● Покрытия для смонтированных печатных плат согласно EN 61086

Да; Класс 2 для обеспечения высокого уровня надежности

● Защита от загрязнения согласно EN 60664-3

Да; Тип защиты 1

● Военные испытания согласно MIL-I-46058C, приложение 7

Да; За время эксплуатации покрытие можно красить

● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A

Да; Конформное покрытие, класс А

Механические свойства/материалы

Материал корпуса (спереди)

● Пластиковый

Да

Размеры

Ширина

38 mm

Высота

62 mm

Глубина

21 mm

Массы

Масса, прибл.

40 g

Классификации

	Версия	Классификация
eClass	14	27-24-22-04
eClass	12	27-24-22-04
eClass	9.1	27-24-22-04
eClass	9	27-24-22-04
eClass	8	27-24-22-04
eClass	7.1	27-24-22-04
eClass	6	27-24-22-04
ETIM	10	EC001419
ETIM	9	EC001419
ETIM	8	EC001419
ETIM	7	EC001419
IDEA	4	3566
UNSPSC	15	32-15-17-05
