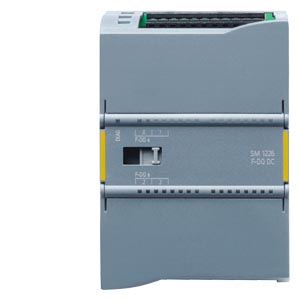

Siemens 6AG1226-6DA32-5XB0 система автоматизации

Name: Siemens 6AG1226-6DA32-5XB0 система автоматизации
Brand: Siemens
Price: 82771 RUB
Availability: InStock

SIPLUS S7-1200, модуль отказобезопасных дискретных выходов SM 1226 F-DQ 4X24VDC, рабочая температура -25 ... +60°C, со стойким покрытием, на основе 6ES7226-6DA32-0XB0 . отказобезопасные выходы F-DQ 4X =24 В 2A, PROFISAFE, ширина 70 мм, вплоть до категории PL E (ISO 13849-1)/ вплоть до уровня SIL3 (IEC 61508)

Купить 6AG12266DA325XB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 82771 руб.

Информация по блокам питания Sitop для продукции Simatic, LOGO

Подробнее о семействе S7-1200

Технические характеристики 6AG12266DA325XB0

SIPLUS S7-1200 SM 1226 F-DQ 4x24VDC based on 6ES7226-6DA32-0XB0 with conformal coating, -25…+55 °C, F-DQ 4x DC 24V 2A, PROFIsafe, 70 mm width, up to PL e (ISO 13849-1)/ SIL3 (IEC 61508)

Общая информация

Обозначение типа продукта

SM 1226, F-DQ 4 x 24 В пост. тока/0,5 A

основано на

6ES7226-6DA32-0XB0

Напряжение питания

Допустимый диапазон, нижний предел (пост. ток)

20,4 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

необходимо напряжение питания согласно NEC, класс 2

Нет

Входной ток

из шины на задней стойке 5 В пост. тока, макс.

125 mA

Цифровые выходы

● из источника напряжения нагрузки L+, макс.

170 mA

Рассеиваемая мощность

Нормальная рассеиваемая мощность

8 W

Цифровые выводы

Вид выходов

● по группам для

Защита от короткого замыкания

Да

Коммутационная способность выходов

● при омической нагрузке, макс.

30 Гц

● при ламповой нагрузке, макс.

10 Гц

Выходное напряжение

● Номинальное значение (пост. ток)

24 V

Выходной ток

● для сигнала "1", номинальное значение

2 A

● для сигнала "1", диапазон допустимых значений, макс.

10 мА до 2,4 А

● для сигнала "0", ток покоя, макс.

Выключатель нагрузки: 0,5 мА, максимум; масса-выключатель нагрузки: 0,5 мА, максимум

Длина провода

● экранированные, макс.

200 m

● неэкранированные, макс.

200 m

Аварийные сигналы/диагностика/информация о состоянии

Диагностический светодиодный индикатор

● для индикации состояния выходов

Да

Степень защиты и класс защиты

Степень защиты IP

IP20

Стандарты, допуски, сертификаты

Максимально достижимый класс безопасности в безопасном режиме

● Уровень производительности согласно ISO 13849-1

Категория 4, PL e

● Уровень полноты безопасности согласно IEC 61508

SIL 3

Вероятность отказа (при продолжительности использования 20 лет и времени ремонта 100 часов)

— Режим с низкой частотой запросов: PFDavg согласно SIL3

< 1,00E-05

— Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3

< 4,00E-09

Окружающие условия

Свободное падение

● Макс. высота свободного падения

0,3 m; пять раз, в упаковке к отправке

Температура окружающей среды при эксплуатации

● мин.

-25 °C; = Tмин

● макс.

55 °C; = Tмакс

● Допустимое изменение температуры

от 5 °C до 55 °C, 3 °C/минута

Температура окружающей среды при хранении/транспортировке

● мин.

-40 °C

● макс.

70 °C

Давление воздуха согласно IEC 60068-2-13

● Хранение/транспортировка, мин.

660 hPa

● Хранение/транспортировка, макс.

1 140 hPa

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

5 000 m

● Температура окружающей среды-давление воздуха-высота установки

Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)

Относительная влажность воздуха

● при конденсации, испытания согласно IEC 60068-2-38, макс.

100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)

Устойчивость

Смазочно-охлаждающие материалы

— Устойчивость к воздействию стандартных смазочно-охлаждающих материалов

Да

Применение в неподвижно смонтированных промышленных установках

— к биологически активным веществам согласно EN 60721-3-3

Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу

— к химически активным веществам согласно EN 60721-3-3

Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-3

Да; Класс 3S4 вкл. песок, пыль; *

Применение на судах/в море

— к биологически активным веществам согласно EN 60721-3-6

Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу

— к химически активным веществам согласно EN 60721-3-6

Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-6

Да; Класс 6S3 вкл. песок, пыль; *

Применение в промышленных технологических установках

— к химически активным веществам согласно EN 60654-4

Да; Класс 3 (при условии отсутствия трихлорэтилена)

— Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04

Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)

Примечание

— Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04

* Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!

Конформное покрытие

● Покрытия для смонтированных печатных плат согласно EN 61086

Да; Класс 2 для обеспечения высокого уровня надежности

● Защита от загрязнения согласно EN 60664-3

Да; Тип защиты 1

● Военные испытания согласно MIL-I-46058C, приложение 7

Да; За время эксплуатации покрытие можно красить

● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A

Да; Конформное покрытие, класс А

Механические свойства/материалы

Материал корпуса (спереди)

● Пластиковый

Да

Размеры

Ширина

70 mm

Высота

100 mm

Глубина

75 mm

Массы

Масса, прибл.

270 g

Классификации

	Версия	Классификация
eClass	14	27-24-22-04
eClass	12	27-24-22-04
eClass	9.1	27-24-22-04
eClass	9	27-24-22-04
eClass	8	27-24-22-04
eClass	7.1	27-24-22-04
eClass	6	27-24-22-04
ETIM	10	EC001419
ETIM	9	EC001419
ETIM	8	EC001419
ETIM	7	EC001419
IDEA	4	3566
UNSPSC	15	32-15-17-05
