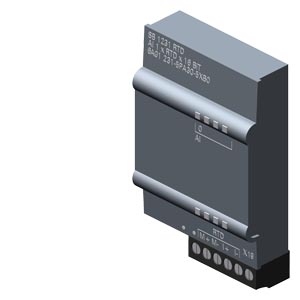

Siemens 6AG1231-5PA30-5XB0 система автоматизации

Name: Siemens 6AG1231-5PA30-5XB0 система автоматизации
Brand: Siemens
Price: 18762 RUB
Availability: InStock

SIPLUS S7-1200, сигнальная плата термосопротивлений SB 1231 1 AI RTD, рабочая температура -40 ... +60°C, пуск при -25°C, со стойким покрытием, на основе 6ES7231-5PA30-0XB0 . SIPLUS S7-1200, сигнальная плата термосопротивлений SB 1231RTD, 1 AI RTD, PT 100 и PT1000

Купить 6AG12315PA305XB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 18762 руб.

Информация по блокам питания Sitop для продукции Simatic, LOGO

Подробнее о семействе S7-1200

Технические характеристики 6AG12315PA305XB0

SIPLUS S7-1200 SB 1231 1AI RTD based on 6ES7231-5PA30-0XB0 with conformal coating, -40…+60 °C, start up -25 °C, SIPLUS S7-1200, analog input, SB 1231RTD, 1 AI RTD, Pt100 and Pt1000

Общая информация

Обозначение типа продукта

SB 1231, AI 1 x 16 разряд. RTD

основано на

6ES7231-5PA30-0XB0

Напряжение питания

Номинальное значение (пост. ток)

24 V

Входной ток

Потребление тока, тип.

5 mA

из шины на задней стойке 5 В пост. тока, тип.

20 mA

Рассеиваемая мощность

Нормальная рассеиваемая мощность

0,5 W

Аналоговые вводы

Число аналоговых входов

1; Резистивный термометр

Макс. допустимое входное напряжение для токового входа (предел разрушения)

±35 В

техническую единицу измерения температуры можно задать

градусов Цельсия/градусов Фаренгейта

Входные диапазоны

● Напряжение

Да

● Ток

Нет

● Термоэлемент

Нет

● Резистивный термометр

Да; платина (Pt)

● Сопротивление

Да; 150 Ом, 300 Ом, 600 Ом

Входные диапазоны (номинальные значения), напряжения

● от -80 до +80 мВ

— Сопротивление на входе (от -80 до 80 мВ)

≥10 МОм

Диапазоны входных параметров (номинальные значения), термометр сопротивления

● Pt 100

Да

— Сопротивление на входе (Pt 100)

100 Ω

● Pt 1000

Да

— Сопротивление на входе (Pt 1000)

1 000 Ω

● Pt 200

Да

— Сопротивление на входе (Pt 200)

200 Ω

● Pt 500

Да

— Сопротивление на входе (Pt 500)

500 Ω

Диапазоны входных параметров (номинальные значения), сопротивления

● от 0 до 150 Ом

Да

● от 0 до 300 Ом

Да

● от 0 до 600 Ом

Да

Термоэлемент (TC)

Температурная компенсация

— параметрируемое

Нет

Аналоговые выводы

Число аналоговых выходов

Длина провода

● экранированные, макс.

100 m; экранировано, витая пара

Формирование аналоговой величины для входов

Принцип измерения

встроен.

Время интегрирования и преобразования/разрешение на канал

● Макс. разрешение с диапазоном перегрузки (бит со знаком)

15 bit; + знак

● Настраиваемое время интегрирования

Нет

● Подавление напряжения помех для частоты помех f1 в Гц

85 дБ при 10 / 50 / 60 / 400 Гц

Погрешности/точность

Погрешность температуры (относительно диапазона входных параметров) (+/-)

25 °C ±0,1 %, до 55 °C ±0,25 % общий измерительный диапазон

Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-)

0,05 %

Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех

● Мин. синфазные помехи

120 dB

Аварийные сигналы/диагностика/информация о состоянии

Аварийные сигналы

Да

Диагностическая функция

Да; считываемые

Аварийные сигналы

● Диагностический сигнал

Да

Диагностика

● Обрыв провода

Да

Диагностический светодиодный индикатор

● для индикации состояния входов

Да

● для обслуживания

Да

Окружающие условия

Свободное падение

● Макс. высота свободного падения

0,3 m; пять раз, в упаковке к отправке

Температура окружающей среды при эксплуатации

● мин.

-40 °C; = Tмин (вкл. конденсацию / мороз); пуск @ -25 °C

● макс.

60 °C; = Tмакс

● вертикальный настенный монтаж, мин.

-40 °C; = Tмин; запуск @ -25 ℃

● вертикальный настенный монтаж, макс.

50 °C; = Tмакс

Температура окружающей среды при хранении/транспортировке

● мин.

-40 °C

● макс.

70 °C

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

5 000 m

● Температура окружающей среды-давление воздуха-высота установки

Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)

Относительная влажность воздуха

● при конденсации, испытания согласно IEC 60068-2-38, макс.

100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение

Устойчивость

Смазочно-охлаждающие материалы

— Устойчивость к воздействию стандартных смазочно-охлаждающих материалов

Да; включая капли дизельного топлива и масла в воздухе

Применение в неподвижно смонтированных промышленных установках

— к биологически активным веществам согласно EN 60721-3-3

Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу

— к химически активным веществам согласно EN 60721-3-3

Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-3

Да; Класс 3S4 вкл. песок, пыль; *

Применение на судах/в море

— к биологически активным веществам согласно EN 60721-3-6

Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу

— к химически активным веществам согласно EN 60721-3-6

Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-6

Да; Класс 6S3 вкл. песок, пыль; *

Применение в промышленных технологических установках

— к химически активным веществам согласно EN 60654-4

Да; Класс 3 (при условии отсутствия трихлорэтилена)

— Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04

Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)

Примечание

— Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04

* Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!

Конформное покрытие

● Покрытия для смонтированных печатных плат согласно EN 61086

Да; Класс 2 для обеспечения высокого уровня надежности

● Защита от загрязнения согласно EN 60664-3

Да; Тип защиты 1

● Военные испытания согласно MIL-I-46058C, приложение 7

Да; За время эксплуатации покрытие можно красить

● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A

Да; Конформное покрытие, класс А

Техника соединений

Требуемый передний штекер

Да

Механические свойства/материалы

Материал корпуса (спереди)

● Пластиковый

Да

Размеры

Ширина

38 mm

Высота

62 mm

Глубина

21 mm

Массы

Масса, прибл.

35 g

Классификации

	Версия	Классификация
eClass	14	27-24-22-01
eClass	12	27-24-22-01
eClass	9.1	27-24-22-01
eClass	9	27-24-22-01
eClass	8	27-24-22-01
eClass	7.1	27-24-22-01
eClass	6	27-24-22-01
ETIM	10	EC001420
ETIM	9	EC001420
ETIM	8	EC001420
ETIM	7	EC001420
IDEA	4	3562
UNSPSC	15	32-15-17-05
