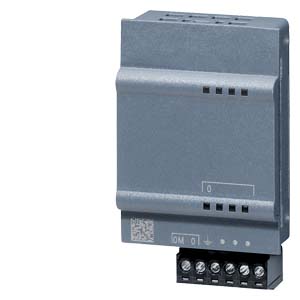

SIPLUS S7-1200 СИГНАЛЬНАЯ ПЛАТА SB1232 1AO ДЛЯ ТЯЖЁЛЫХ УСЛОВИЙ ПРИМЕНЕНИЯ, С КОНФОРМНЫМ ПОКРЫТИЕМ НА ОСНОВЕ 6ES7232-4HA30-0XB0. АНАЛОГОВЫЙ ВЫХОД 1 AO, +/- 10 В (12 БИТ РАЗР.) ИЛИ 0 - 20 MA (11 БИТ РАЗР.)
Информация по блокам питания Sitop для продукции Simatic, LOGO
|
|
SIPLUS S7-1200 SB 1232 1AQ based on 6ES7232-4HA30-0XB0 with conformal coating, -20…+60 °C, analog output 1 AQ, +/-10 V DC (12 bit resolution) or 0-20 mA (11 bit resolution) | |||||||||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||||||||
| Обозначение типа продукта | SB 1232, AQ 1 x 12 разряд. | |||||||||||||||||||||||||||||||||||||||||||
| основано на | 6ES7232-4HA30-0XB0 | |||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||
| из шины на задней стойке 5 В пост. тока, тип. | 15 mA | |||||||||||||||||||||||||||||||||||||||||||
| Выходное напряжение | ||||||||||||||||||||||||||||||||||||||||||||
| Электропитание измерительных преобразователей | ||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. ток питания | 25 mA | |||||||||||||||||||||||||||||||||||||||||||
| Рассеиваемая мощность | ||||||||||||||||||||||||||||||||||||||||||||
| Нормальная рассеиваемая мощность | 1,5 W | |||||||||||||||||||||||||||||||||||||||||||
| Аналоговые вводы | ||||||||||||||||||||||||||||||||||||||||||||
| Число аналоговых входов | 0 | |||||||||||||||||||||||||||||||||||||||||||
| Аналоговые выводы | ||||||||||||||||||||||||||||||||||||||||||||
| Число аналоговых выходов | 1 | |||||||||||||||||||||||||||||||||||||||||||
| Макс. время цикла (все каналы) | Напряжение: 300 мкСм (R), 750 мкСм (1 мкФ) Ток: 600 мкСм (1 мГн), 2 мс (10 мГн) | |||||||||||||||||||||||||||||||||||||||||||
| Диапазоны выходных параметров, напряжение | ||||||||||||||||||||||||||||||||||||||||||||
| ● от -10 до +10 В | Да | |||||||||||||||||||||||||||||||||||||||||||
| Диапазоны выходных параметров, ток | ||||||||||||||||||||||||||||||||||||||||||||
| ● от 0 до 20 мА | Да | |||||||||||||||||||||||||||||||||||||||||||
| Сопротивление нагрузки (в номинальном диапазоне выхода) | ||||||||||||||||||||||||||||||||||||||||||||
| ● при выходных напряжениях мин. | 1 000 Ω | |||||||||||||||||||||||||||||||||||||||||||
| ● при выходных токах, макс. | 600 Ω | |||||||||||||||||||||||||||||||||||||||||||
| Длина провода | ||||||||||||||||||||||||||||||||||||||||||||
| ● экранированные, макс. | 100 m; экранировано, витая пара | |||||||||||||||||||||||||||||||||||||||||||
| Формирование аналоговой величины для выходов | ||||||||||||||||||||||||||||||||||||||||||||
| Принцип преобразования | Дифференциальные | |||||||||||||||||||||||||||||||||||||||||||
| Время интегрирования и преобразования/разрешение на канал | ||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. разрешение с диапазоном перегрузки (бит со знаком) | 12 bit | |||||||||||||||||||||||||||||||||||||||||||
| Погрешности/точность | ||||||||||||||||||||||||||||||||||||||||||||
| Погрешность температуры (относительно диапазона выходных параметров) (+/-) | От 25 °C ±0,5 %, до 55 °C ±1 % | |||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы/диагностика/информация о состоянии | ||||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы | Да | |||||||||||||||||||||||||||||||||||||||||||
| Диагностическая функция | Да | |||||||||||||||||||||||||||||||||||||||||||
| Диагностический светодиодный индикатор | ||||||||||||||||||||||||||||||||||||||||||||
| ● для индикации состояния выходов | Да | |||||||||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||
| Свободное падение | ||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. высота свободного падения | 0,3 m; пять раз, в упаковке к отправке | |||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||||||||
| ● мин. | -20 °C; = Tмин (вкл. конденсацию / мороз) | |||||||||||||||||||||||||||||||||||||||||||
| ● макс. | 60 °C; = Tмакс | |||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при хранении/транспортировке | ||||||||||||||||||||||||||||||||||||||||||||
| ● мин. | -40 °C | |||||||||||||||||||||||||||||||||||||||||||
| ● макс. | 70 °C | |||||||||||||||||||||||||||||||||||||||||||
| Высота при эксплуатации относительно уровня моря | ||||||||||||||||||||||||||||||||||||||||||||
| ● Высота места установки над уровнем моря, макс. | 5 000 m | |||||||||||||||||||||||||||||||||||||||||||
| ● Температура окружающей среды-давление воздуха-высота установки | Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м) | |||||||||||||||||||||||||||||||||||||||||||
| Относительная влажность воздуха | ||||||||||||||||||||||||||||||||||||||||||||
| ● при конденсации, испытания согласно IEC 60068-2-38, макс. | 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим) | |||||||||||||||||||||||||||||||||||||||||||
| Устойчивость | ||||||||||||||||||||||||||||||||||||||||||||
| Смазочно-охлаждающие материалы | ||||||||||||||||||||||||||||||||||||||||||||
| — Устойчивость к воздействию стандартных смазочно-охлаждающих материалов | Да; включая капли дизельного топлива и масла в воздухе | |||||||||||||||||||||||||||||||||||||||||||
| Применение в неподвижно смонтированных промышленных установках | ||||||||||||||||||||||||||||||||||||||||||||
| — к биологически активным веществам согласно EN 60721-3-3 | Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу | |||||||||||||||||||||||||||||||||||||||||||
| — к химически активным веществам согласно EN 60721-3-3 | Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); * | |||||||||||||||||||||||||||||||||||||||||||
| — к механически активным веществам согласно EN 60721-3-3 | Да; Класс 3S4 вкл. песок, пыль; * | |||||||||||||||||||||||||||||||||||||||||||
| Применение на судах/в море | ||||||||||||||||||||||||||||||||||||||||||||
| — к биологически активным веществам согласно EN 60721-3-6 | Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу | |||||||||||||||||||||||||||||||||||||||||||
| — к химически активным веществам согласно EN 60721-3-6 | Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); * | |||||||||||||||||||||||||||||||||||||||||||
| — к механически активным веществам согласно EN 60721-3-6 | Да; Класс 6S3 вкл. песок, пыль; * | |||||||||||||||||||||||||||||||||||||||||||
| Применение в промышленных технологических установках | ||||||||||||||||||||||||||||||||||||||||||||
| — к химически активным веществам согласно EN 60654-4 | Да; Класс 3 (при условии отсутствия трихлорэтилена) | |||||||||||||||||||||||||||||||||||||||||||
| — Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 | Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло) | |||||||||||||||||||||||||||||||||||||||||||
| Примечание | ||||||||||||||||||||||||||||||||||||||||||||
| — Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 | * Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения! | |||||||||||||||||||||||||||||||||||||||||||
| Конформное покрытие | ||||||||||||||||||||||||||||||||||||||||||||
| ● Покрытия для смонтированных печатных плат согласно EN 61086 | Да; Класс 2 для обеспечения высокого уровня надежности | |||||||||||||||||||||||||||||||||||||||||||
| ● Защита от загрязнения согласно EN 60664-3 | Да; Тип защиты 1 | |||||||||||||||||||||||||||||||||||||||||||
| ● Военные испытания согласно MIL-I-46058C, приложение 7 | Да; За время эксплуатации покрытие можно красить | |||||||||||||||||||||||||||||||||||||||||||
| ● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A | Да; Конформное покрытие, класс А | |||||||||||||||||||||||||||||||||||||||||||
| Механические свойства/материалы | ||||||||||||||||||||||||||||||||||||||||||||
| Материал корпуса (спереди) | ||||||||||||||||||||||||||||||||||||||||||||
| ● Пластиковый | Да | |||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||
| Ширина | 38 mm | |||||||||||||||||||||||||||||||||||||||||||
| Высота | 62 mm | |||||||||||||||||||||||||||||||||||||||||||
| Глубина | 21 mm | |||||||||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||||||||
| Масса, прибл. | 40 g | |||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 30.07.2025 | |||||||||||||||||||||||||||||||||||||||||||
