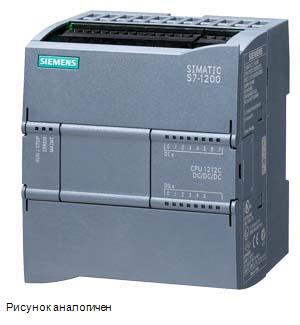

Siemens 6ES7212-1AE40-0XB0 система автоматизации

Name: Siemens 6ES7212-1AE40-0XB0 система автоматизации
Brand: Siemens
Price: 27989 RUB
Availability: InStock

SIMATIC S7-1200, КОМПАКТНОЕ ЦПУ CPU 1212C DC/DC/DC, ВСТРОЕННЫЕ ВХОДЫ/ВЫХОДЫ: 8 DI =24 В, 6 DO =24 В, 2 AI =0 - 10 В, БЛОК ПИТАНИЯ: =20.4 - 28.8 В, ПАМЯТЬ ПРОГРАММЫ/ДАННЫХ: 50 КБ

Купить 6ES72121AE400XB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 27989 руб.

Информация по блокам питания Sitop для продукции Simatic, LOGO

Подробнее о семействе S7-1200

Технические характеристики 6ES72121AE400XB0

SIMATIC S7-1200, CPU 1212C, compact CPU, DC/DC/DC, onboard I/O: 8 DI 24 V DC; 6 DO 24 V DC; 2 AI 0-10 V DC, power supply: DC 20.4-28.8 V DC, program/data memory 100 KB

Общая информация

Обозначение типа продукта

ЦП 1212C пост. ток/пост. ток/пост. ток

Версия микропрограммного обеспечения

V4.7

Инженерное обеспечение с помощью

● пакета программного обеспечения для программирования

STEP 7 V20 или выше

Напряжение питания

Номинальное значение (пост. ток)

● 24 В пост. тока

Да

Допустимый диапазон, нижний предел (пост. ток)

20,4 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Защита от перепутывания полярности

Да

Напряжение нагрузки L+

● Номинальное значение (пост. ток)

24 V

● Допустимый диапазон, нижний предел (пост. ток)

20,4 V

● Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Входной ток

Потребление тока (номинальное)

400 mA; только ЦП

Макс. потребление тока

1 200 mA; ЦП со всеми расширительными модулями

Макс. ток включения

12 A; при 28,8 В пост. тока

I²t

0,5 A²·s

Выходной ток

для шины на задней стойке (5 В пост. тока), макс.

1 000 mA; макс. 5 В пост. тока для SM и CM

Питание датчика

Питание датчика 24 В

● 24 В

L+ минус 4 В пост. тока мин.

Рассеиваемая мощность

Нормальная рассеиваемая мощность

9 W

Запоминающее устройство

Оперативное запоминающее устройство

● встроенный

100 kbyte

Память загрузки

● встроенный

2 Mbyte

● вставная (карта памяти SIMATIC), макс.

с картой памяти SIMATIC Memory Card

Хранение в буфере

● есть

Да

● не требует обслуживания

Да

● без АКБ

Да

Время обработки ЦП

нормальное время операций побитовой обработки

0,08 µs; /инструкция

нормальное время операций со словами

1,7 µs; /инструкция

нормальное время выполнения операций с плавающей точкой

2,3 µs; /инструкция

Блоки ЦП

Число блоков (общее)

Блоки данных, функции, функциональные блоки, счетчики и таймеры. Максимальное число адресуемых блоков составляет от 1 до 65535. Использование ОЗУ не ограничено

Организационные блоки (OB)

● Макс. число

Ограничение только посредством ОЗУ для кода

Области данных и их остаток

Остаточная область данных (включая таймеры, счетчики, маркеры), макс.

14 kbyte

Маркер

● Макс. размер

4 kbyte; Размер области маркеров

Локальные данные

● на класс приоритета, макс.

16 kbyte; Класс приоритетности 1 (цикл программы): 16 кбайт, класс приоритетности от 2 до 26: 6 кбайт

Адресная область

Образ процесса

● Вводы, настраивается

1 kbyte

● Выводы, настраивается

1 kbyte

Конфигурация аппаратного обеспечения

Макс. число модулей на систему

3 коммуникационных модуля, 1 сигнальный слой, 2 сигнальных модуля

● число плат расширения (SB, CB, BB)

● число сигнальных модулей (SM)

● число модулей связи (CM)

Время

Часы

● Аппаратные часы (часы реального времени)

Да

● Время хранения в буфере

480 h; нормальная

● Макс. отклонение в день

±60 с/месяц при 25 °C

Цифровые входы

Число входов

8; встроенный

● из них входы, используемые для технологических функций

6; HSC (высокоскоростной счетчик)

M/P-считывание

Да

Число одновременно включаемых входов

Все монтажные положения

— до 40 °C, макс.

Входное напряжение

● Номинальное значение (пост. ток)

24 V

● для сигнала "0"

5 В пост. тока при 1 мА

● для сигнала "1"

15 В пост. тока при 2,5 мА

Задержка на входе (при номинальном значении входного напряжения)

для стандартных входов

— параметрируемое

0,1/0,2/0,4/0,8/1,6/3,2/6,4/10,0/12,8/20,0 мкс; 0,05/0,1/0,2/0,4/0,8/1,6/3,2/6,4/10,0/12,8/20,0 мс

— с "0" на "1", мин.

0,2 ms

— с "0" на "1", макс.

12,8 ms

для входов аварийной сигнализации

— параметрируемое

Да

для технологических функций

— параметрируемое

Однофазное: 3 @ 100 кГц и 3 @ 30 кГц, дифференциальное: 3 @ 80 кГц и 3 @ 30 кГц

Длина провода

● экранированные, макс.

500 m; 50 м на технологические функции

● неэкранированные, макс.

300 m; Для технологических функций: Нет

Цифровые выводы

Вид выходов

● из них быстродействующих выходов

4; Выход цепочки импульсов 100 кГц

Ограничение индуктивного напряжения отключения

L+ (-48 В)

Коммутационная способность выходов

● при омической нагрузке, макс.

0,5 A

● при ламповой нагрузке, макс.

5 W

Выходное напряжение

● для сигнала "0", макс.

0,1 V; с нагрузкой 10 кОм

● для сигнала "1", мин.

20 V

Выходной ток

● для сигнала "1", номинальное значение

0,5 A

● для сигнала "0", ток покоя, макс.

0,1 mA

Задержка на выходе при омической нагрузке

● с "0" на "1", макс.

1 µs

● с "1" на "0", макс.

5 µs

Частота коммутации

● импульсных выходов, при омической нагрузке, макс.

100 kHz

Релейные выходы

● Число релейных выходов

Длина провода

● экранированные, макс.

500 m

● неэкранированные, макс.

150 m

Аналоговые вводы

Число аналоговых входов

Входные диапазоны

● Напряжение

Да

Входные диапазоны (номинальные значения), напряжения

● от 0 до +10 В

Да

— Сопротивление на входе (от 0 до 10 В)

≥ 100 кОм

Длина провода

● экранированные, макс.

100 m; скрученный и экранированный

Аналоговые выводы

Число аналоговых выходов

Формирование аналоговой величины для входов

Время интегрирования и преобразования/разрешение на канал

● Макс. разрешение с диапазоном перегрузки (бит со знаком)

10 bit

● Настраиваемое время интегрирования

Да

● Время преобразования (на канал)

625 µs

Датчики

Подключаемые датчики

● 2-проводной датчик

Да

Интерфейсы

Число разъемов PROFINET

1. интерфейс

Тип интерфейса

PROFINET

гальванически развязанный

Да

автоматическое определение скорости передачи данных

Да

Автоматическое определение

Да

Автоматическая коммутация

Да

Физические параметры интерфейсов

● RJ 45 (Ethernet)

Да

● Число портов

● встроенный коммутатор

Нет

Протоколы

● Контроллер PROFINET IO

Да

● Устройство ввода-вывода PROFINET

Да

● Связь SIMATIC

Да

● Открытая связь IE

Да; в качестве опции версия с шифрованием

● Интернет-сервер

Да

● Резервирование среды передачи

Нет

Контроллер PROFINET IO

● Макс. скорости передачи данных

100 Mbit/s

Службы

— Связь PG/OP

Да; предварительно настроено шифрование с помощью TLS V1.3

— Тактовая синхронизация

Нет

— IRT

Нет

— PROFIenergy

Нет

— Пуск согласно приоритету

Да

— Макс. число устройств ввода-вывода с приоритетным запуском

— Макс. число подключаемых устройств ввода-вывода

— Макс. число подключаемых устройств ввода-вывода для RT

— из них на линию, макс.

— Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода

— Время актуализации

Минимальное значение времени обновления также зависит от компонента связи, установленного для PROFINET IO, от количества устройство ввода/вывода и количества конфигурированных пользовательских данных.

Устройство ввода-вывода PROFINET

Службы

— Связь PG/OP

Да; предварительно настроено шифрование с помощью TLS V1.3

— Тактовая синхронизация

Нет

— IRT

Нет

— PROFIenergy

Да

— Shared Device

Да

— Макс. число контроллеров ввода-вывода при использовании Shared Device

Протоколы

PROFINET IO

Да

PROFIsafe

Нет

PROFIBUS

Да; Необходимы CM 1243-5 (ведущее устройство) или CM 1242-5 (ведомое устройство)

OPC UA

Да; OPC UA Server

Интерфейс AS-Interface

Да; Требуется CM 1243-2

Протоколы (Ethernet)

● TCP/IP

Да

● DHCP

Нет

● SNMP

Да

● DCP

Да

● LLDP

Да

Режим дублирования

Резервирование среды передачи

— MRP

Нет

— MRPD

Нет

Связь SIMATIC

● S7-маршрутизация

Да

Открытая связь IE

● TCP/IP

Да

— Макс. размер данных

8 kbyte

— Несколько пассивных соединений на порт, поддерживается

Да

● ISO-on-TCP (RFC1006)

Да

— Макс. размер данных

8 kbyte

● UDP

Да

— Макс. размер данных

1 472 byte

Интернет-сервер

● поддерживается

Да

● определенные пользователем сайты

Да

OPC UA

● Требуется лицензия Runtime

Да; необходима лицензия "Basic"

● OPC UA Server

Да; необходимы Data Access (Read, Write, Subscribe), Method Call, лицензия Runtime

— Аутентификация приложения

Доступные правила разграничения доступа: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256

— Аутентификация пользователя

«аноним» или с помощью имени пользователя и пароля

— Количество сеансов, макс.

— Количество подписок на сеанс, макс.

— Мин. интервал сканирования

100 ms

— Мин. интервал отправки

200 ms

— Количество методов сервера, макс.

— Число контролируемых элементов (monitored items), рекомендованное, макс.

1 000

— Количество серверных интерфейсов, макс.

— Количество узлов пользовательских интерфейсов сервера, макс.

2 000

Другие протоколы

● MODBUS

Да

Функции связи

S7-связь

● поддерживается

Да

● в качестве сервера

Да

● в качестве клиента

Да

● Макс. количество полезных данных на запрос

см. онлайн-справку (S7 communication (связь S7), User data size (размер данных пользователя))

Число соединений

● общее

подключения к программатору: 4 зарезервировано/ макс. 4; HMI-подключения: 12 зарезервировано/ макс. 18; S7-подключения: 8 зарезервировано / макс. 14.; подключения Open User: 8 зарезервировано / макс. 14; веб-подключения: 2 зарезервировано / макс. 30; подключения OPC UA: 0 зарезервировано / макс. 10; макс. кол-во подключений: 34 зарезервировано / макс. 68

Функции испытания и ввода в эксплуатацию

Состояние/управление

● Переменные состояние/управления

Да

● Переменные

входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики

Принудительное исполнение

● Принудительное исполнение

Да

Диагностический буфер

● есть

Да

Слежения

● Количество слежений с возможностью проектирования

● Объем памяти на слежение, макс.

512 kbyte

Аварийные сигналы/диагностика/информация о состоянии

Диагностический светодиодный индикатор

● Светодиод RUN/STOP

Да

● Светодиод ERROR

Да

● Светодиод MAINT

Да

Встроенные функции

Счетчики

● Число счетчиков

● Макс. частота счетчика

100 kHz

Измерение частоты

Да

Управляемое позиционирование

Да

Количество позиционирующих осей с регулированием по положению, макс.

Количество позиционирующих осей через интерфейс импульс-направление

4; со встроенными выходами

PID-регулятор

Да

Число входов аварийной сигнализации

Число импульсных выходов

Предельная частота (импульс)

100 kHz

Гальваническая развязка

Гальваническая развязка цифровых вводов

● Гальваническая развязка цифровых вводов

Нет

● между каналами, в блоках для

Гальваническая развязка цифровых выводов

● Гальваническая развязка цифровых выводов

Да

● между каналами

Нет

● между каналами, в блоках для

ЭМС

Отказоустойчивость к электростатическим разрядам

● Отказоустойчивость к электростатическим разрядам согласно IEC 61000-4-2

Да

— Испытательное напряжение при разряде в воздухе

8 kV

— Испытательное напряжение при контактном разряде

6 kV

Отказоустойчивость к проводному возмущающему воздействию

● Отказоустойчивость на питающих линиях согласно IEC 61000-4-4

Да

● Отказоустойчивость на сигнальных линиях согласно IEC 61000-4-4

Да

Отказоустойчивость к импульсным напряжениям (микросекундные импульсные перенапряжения)

● Отказоустойчивость на питающих линиях согласно МЭК 61000-4-5

Да

Отказоустойчивость к кондуктивным помехам, индуцированным высокочастотными полями

● Отказоустойчивость к высокочастотному излучению согласно IEC 61000-4-6

Да

Излучение радиопомех согласно EN 55 011

● Класс граничных значений A, для применения в промышленных районах

Да; Группа 1

● Класс граничных значений B, для применения в жилых районах

Да; если посредством надлежащих мер обеспечивается соответствие граничных значений классу B согласно EN 55011

Степень защиты и класс защиты

Степень защиты IP

IP20

Стандарты, допуски, сертификаты

экологический профиль Siemens (SEP)

Siemens EcoTech

Маркировка CE

Да

Допуск UL

Да

cULus

Да

Допуск FM

Да

RCM (ранее C-TICK)

Да

Допуск КС

Да

Допуск для судостроения

Да

Воздействие на окружающую среду

● экологическая декларация изделия

Да; тип II согласно ISO 14021

Потенциал парникового эффекта

— потенциал парникового эффекта (общий) [экв. CO2]

76,4 kg

— потенциал парникового эффекта (в процессе производства) [экв. CO2]

13,8 kg

— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]

63,4 kg

— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]

-0,89 kg

Окружающие условия

Свободное падение

● Макс. высота свободного падения

0,3 m; пять раз, в упаковке к отправке

Температура окружающей среды при эксплуатации

● мин.

-20 °C

● макс.

60 °C; Кол-во одновременно включенных входов или выходов: 4 или 3 (без смежных точек) при 60 °C горизонт. или 50 °C вертикал., 8 или 6 при 55 °C горизонт. или 45 °C вертикал.

● горизонтальный настенный монтаж, мин.

-20 °C

● горизонтальный настенный монтаж, макс.

60 °C

● вертикальный настенный монтаж, мин.

-20 °C

● вертикальный настенный монтаж, макс.

50 °C

Температура окружающей среды при хранении/транспортировке

● мин.

-40 °C

● макс.

70 °C

Давление воздуха согласно IEC 60068-2-13

● Эксплуатация. мин.

795 hPa

● Эксплуатация, макс.

1 080 hPa

● Хранение/транспортировка, мин.

660 hPa

● Хранение/транспортировка, макс.

1 080 hPa

Высота при эксплуатации относительно уровня моря

● Высота места установки, мин.

-1 000 m

● Высота места установки, макс.

5 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание

Относительная влажность воздуха

● Эксплуатация, макс.

95 %; без конденсации

Колебания

● Устойчивость к вибрации во время эксплуатации по IEC 60068-2-6

2 g (м/с²) настенный монтаж, 1 g (м/с²) установка на монтажную шину DIN

● Эксплуатация, испытания согласно IEC 60068-2-6

Да

Испытание на ударную нагрузку

● испытания согласно IEC 60068-2-27

Да; IEC 68, часть 2-27; полусинус: Сила удара 15 g (максимальное значение), длительность 11 мс

Концентрация вредных веществ

● SO2 при отн. влажности < 60% без конденсации

S02: < 0,5 имп/мин; H2S: < 0,1 имп/мин; относительная влажность < 60 % без конденсации

Проектирование

Программирование

Язык программирования

— KOP

Да

— FUP

Да

— SCL

Да

Защита ноу-хау

● Защита программ пользователя/защита паролем

Да

● Защита от копирования

Да

● Защита блоков

Да

Защита доступа

● защита конфиденциальных конфигурационных параметров

Да

● Степень защиты: защита от записи

Да

● Степень защиты: защита от записи/чтения

Да

● Степень защиты: полная защита

Да

● Управление пользователями

Да; на всех устройствах

● Число пользователей

● Кол-во групп

● Число ролей

Контроль времени цикла

● настраивается

Да

Размеры

Ширина

90 mm

Высота

100 mm

Глубина

75 mm

Массы

Масса, прибл.

370 g

Классификации

	Версия	Классификация
eClass	14	27-24-22-07
eClass	12	27-24-22-07
eClass	9.1	27-24-22-07
eClass	9	27-24-22-07
eClass	8	27-24-22-07
eClass	7.1	27-24-22-07
eClass	6	27-24-22-07
ETIM	10	EC000236
ETIM	9	EC000236
ETIM	8	EC000236
ETIM	7	EC000236
IDEA	4	3565
UNSPSC	15	32-15-17-05

Разрешения / Сертификаты

General Product Approval
		China RoHS	Manufacturer Declaration	Miscellaneous
General Product Approval					EMV
Metrological Approval	Miscellaneous
For use in hazardous locations
		FM		Miscellaneous	CCC-Ex
Maritime application
					CCS (China Classification Society)
Maritime application	Environment		Industrial Communication
KR (Korean Register of Shipping)			PROFINET
