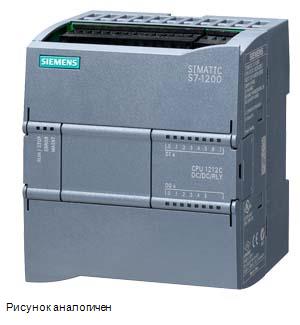

SIMATIC S7-1200, КОМПАКТНОЕ ЦПУ CPU 1212C DC/DC/RLY, ВСТРОЕННЫЕ ВХОДЫ/ВЫХОДЫ: 8 DI =24 В, 6 DO РЕЛЕ 2 A, 2 AI =0 - 10 В, БЛОК ПИТАНИЯ: =20.4 - 28.8 В, ПАМЯТЬ ПРОГРАММЫ/ДАННЫХ: 50 КБ
PLC 6ES7212-1HE40-0XB0 - это новое семейство микроконтроллеров Сименс для решения самых разных задач автоматизации малого уровня. Эти контроллеры имеют модульную конструкцию и универсальное назначение. Они способны работать в реальном масштабе времени, могут использоваться для построения относительно простых узлов локальной автоматики или узлов комплексных систем автоматического управления, поддерживающих интенсивный коммуникационный обмен данными через сети Industrial Ethernet/PROFINET, а также PtP (Point-to-Point) соединения. Программируемые контроллеры S7-1200 имеют компактные пластиковые корпуса со степенью защиты IP20, могут монтироваться на стандартную 35 мм профильную шину DIN или на монтажную плату и работают в диапазоне температур от 0 до +50 °C. Они способны обслуживать от 10 до 284 дискретных и от 2 до 51 аналогового канала ввода-вывода. При одинаковых с S7-200 конфигурациях ввода-вывода контроллер S7-1200 занимает на 35% меньший монтажный объем. К центральному процессору (CPU) программируемого контроллера S7-1200 могут быть подключены коммуникационные модули (CM); сигнальные модули (SM) и сигнальные платы (SB) ввода-вывода дискретных и аналоговых сигналов. Совместно с ними используются 4-канальный коммутатор Industrial Ethernet (CSM 1277) и модуль блока питания (PM 1207).
Все центральные процессоры обладают высокой производительностью и обеспечивают поддержку широкого набора функций:
Информация по блокам питания Sitop для продукции Simatic, LOGO
| | SIMATIC S7-1200, CPU 1212C, COMPACT CPU, DC/DC/RLY, ONBOARD I/O: 8 DI 24V DC; 6 DO RELAY 2A; 2 AI 0 - 10V DC, POWER SUPPLY: DC 20.4 - 28.8 V DC, PROGRAM/DATA MEMORY: 75 KB | |
| Общая информация | ||
| Обозначение типа продукта | ЦП 1212C пост. ток/пост. ток/реле | |
| Версия микропрограммного обеспечения | V4.1 | |
| Инженерное обеспечение с помощью | ||
| пакета программного обеспечения для программирования | не ниже STEP 7 V13 SP1 | |
| Дисплей | ||
| С дисплеем | Нет | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | ||
| 24 В пост. тока | Да | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Напряжение нагрузки L+ | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 5 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 250 V | |
| Входной ток | ||
| Потребление тока (номинальное) | 400 mA; только ЦП | |
| Макс. потребление тока | 1 200 mA; ЦП со всеми расширительными модулями | |
| Макс. ток включения | 12 A; при 28,8 В | |
| Выходной ток | ||
| для шины на задней стойке (5 В пост. тока), макс. | 1 000 mA; макс. 5 В пост. тока для SM и CM | |
| Питание датчика | ||
| Питание датчика 24 В | ||
| 24 В | L+ минус 4 В пост. тока мин. | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 9 W | |
| Запоминающее устройство | ||
| Оперативное запоминающее устройство | ||
| встроенный | 75 kbyte | |
| расширяемое | Нет | |
| Память загрузки | ||
| встроенный | 1 Mbyte | |
| вставная (карта памяти SIMATIC), макс. | с картой памяти SIMATIC Memory Card | |
| Хранение в буфере | ||
| есть | Да; не требует обслуживания | |
| без АКБ | Да | |
| Время обработки ЦП | ||
| нормальное время операций побитовой обработки | 0,085 µs; /инструкция | |
| нормальное время операций со словами | 1,7 µs; /инструкция | |
| нормальное время выполнения операций с плавающей точкой | 2,3 µs; /инструкция | |
| Блоки ЦП | ||
| Число блоков (общее) | Блоки данных, функции, функциональные блоки, счетчики и таймеры. Максималное число адресуемых блоков составляет от 1 до 65535. Использование ОЗУ не ограничено | |
| Организационные блоки (OB) | ||
| Макс. число | Ограничение только посредством ОЗУ для кода | |
| Области данных и их остаток | ||
| общая остаточная область данных (включая таймеры, счетчики, маркеры), макс. | 10 kbyte | |
| Маркер | ||
| Макс. число | 4 kbyte; Размер области маркеров | |
| Локальные данные | ||
| на класс приоритета, макс. | 16 kbyte; Класс приоритетности 1 (цикл программы): 16 кбайт, класс приоритетности от 2 до 26: 6 кбайт | |
| Адресная область | ||
| Образ процесса | ||
| Вводы, настраивается | 1 kbyte | |
| Выводы, настраивается | 1 kbyte | |
| Конфигурация аппаратного обеспечения | ||
| Макс. число модулей на систему | 3 коммуникационных модуля, 1 сигнальный слой, 2 сигнальных модуля | |
| Время | ||
| Часы | ||
| Время хранения в буфере | 480 h; нормальная | |
| Макс. отклонение в день | 60 с/месяц @ 25°C | |
| Цифровые входы | ||
| Число входов | 8; встроенный | |
| из них входы, используемые для технологических функций | 4; HSC (высокоскоростной счетчик) | |
| встроенные каналы (цифровые входы) | 8 | |
| Число одновременно включаемых входов | ||
| Все монтажные положения | ||
| — до 40 °C, макс. | 8 | |
| Входное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "0" | 5 В пост. тока при 1 мА | |
| для сигнала "1" | 15 В пост. тока при 2,5 мА | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| для стандартных входов | ||
| — параметрируемое | 0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс и 12,8 мс, выбирается в 4 группах | |
| — с "0" на "1", мин. | 0,2 ms | |
| — с "0" на "1", макс. | 12,8 ms | |
| для входов аварийной сигнализации | ||
| — параметрируемое | Да | |
| для счетчиков/технологических функций | ||
| — параметрируемое | Однофазное: 3 @ 100 кГц и 1 @ 30 кГц, дифференциальное: 3 @ 80 кГц и 1 @ 30 кГц | |
| Длина провода | ||
| экранированные, макс. | 500 m; 50 м на технологические функции | |
| неэкранированные, макс. | 300 m; Для технологических функций: Нет | |
| Цифровые выводы | ||
| Вид выходов | 6; Реле | |
| встроенные каналы (цифровые выходы) | 6 | |
| Коммутационная способность выходов | ||
| при омической нагрузке, макс. | 2 A | |
| при ламповой нагрузке, макс. | 30 Вт при пост. тке, 200 Вт при перем. токе | |
| Задержка на выходе при омической нагрузке | ||
| с "0" на "1", макс. | 10 ms; макс. | |
| с "1" на "0", макс. | 10 ms; макс. | |
| Частота коммутации | ||
| импульсных выходов, при омической нагрузке, макс. | 1 Hz | |
| Релейные выходы | ||
| Число релейных выходов | 6 | |
| Макс. число коммутационных циклов | механический 10 млн, при номинальном напряжении нагрузки 100 000 | |
| Длина провода | ||
| экранированные, макс. | 500 m | |
| неэкранированные, макс. | 150 m | |
| Аналоговые вводы | ||
| Число аналоговых входов | 2 | |
| встроенные каналы (аналоговые входы) | 2; от 0 до 10 В | |
| Входные диапазоны | ||
| Напряжение | Да | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от 0 до +10 В | Да | |
| Сопротивление на входе (от 0 до 10 В) | 100 кОм | |
| Длина провода | ||
| экранированные, макс. | 100 m; скрученный и экранированный | |
| Аналоговые выводы | ||
| Число аналоговых выходов | 0 | |
| ормирование аналоговой величины | ||
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 10 bit | |
| Настраиваемое время интегрирования | Да | |
| Время преобразования (на канал) | 625 µs | |
| Датчики | ||
| Подключаемые датчики | ||
| 2-проводной датчик | Да | |
| 1. интерфейс | ||
| Тип интерфейса | PROFINET | |
| Физические параметры | Ethernet | |
| гальванически развязанный | Да | |
| автоматическое определение скорости передачи данных | Да | |
| Автоматическое определение | Да | |
| Автоматическая коммутация | Да | |
| Функции | ||
| Контроллер PROFINET IO | Да | |
| Устройство ввода-вывода PROFINET | Да | |
| Открытая связь IE | Да | |
| Интернет-сервер | Да | |
| Контроллер PROFINET IO | ||
| Макс. скорости передачи данных | 100 Mbit/s | |
| Службы | ||
| — Макс. число подключаемых устройств ввода-вывода | 16 | |
| Устройство ввода-вывода PROFINET | ||
| Службы | ||
| — Shared Device | Да | |
| — Макс. число контроллеров ввода-вывода при использовании Shared Device | 2 | |
| Протоколы | ||
| PROFINET IO | Да | |
| PROFIBUS | Да; требуется CM 1243-5 | |
| Интерфейс AS-Interface | Да | |
| Протоколы (Ethernet) | ||
| TCP/IP | Да | |
| Другие протоколы | ||
| MODBUS | Да | |
| Функции связи | ||
| S7-связь | ||
| поддерживается | Да | |
| в качестве сервера | Да | |
| в качестве клиента | Да | |
| Открытая связь IE | ||
| TCP/IP | Да | |
| ISO-on-TCP (RFC1006) | Да | |
| UDP | Да | |
| Интернет-сервер | ||
| поддерживается | Да | |
| определенные пользователем сайты | Да | Число соединений |
| общее | 16; динамический | |
| Функции испытания и ввода в эксплуатацию | ||
| Состояние/управление | ||
| Переменные состояние/управления | Да | |
| Переменные | входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики | |
| Принудительное исполнение | ||
| Принудительное исполнение | Да | |
| Диагностический буфер | ||
| есть | Да | |
| Слежения | ||
| Количество слежений с возможностью проектирования | 2; на одно слежение возможны данные в объеме 512 кбайт | |
| Встроенные функции | ||
| Число счетчиков | 4 | |
| Макс. частота счета (счетчик) | 100 kHz | |
| Частотомеры | Да | |
| Управляемое позиционирование | Да | |
| Количество позиционирующих осей с регулированием по положению, макс. | 8 | |
| Количество позиционирующих осей через интерфейс импульс-направление | до 4 с SB 1222 | |
| PID-регулятор | Да | |
| Число входов аварийной сигнализации | 4 | |
| Гальваническая развязка | ||
| Гальваническая развязка цифровых вводов | ||
| Гальаническая развязка цифровых вводов | 500 В перем. тока в течение 1 минуты | |
| между каналами, в блоках для | 1 | |
| Гальваническая развязка цифровых выводов | ||
| Гальваническая развязка цифровых выводов | Реле | |
| между каналами | Нет | |
| между каналами, в блоках для | 2 | |
| ЭМС | ||
| Отказоустойчивость к электростатическим разрядам | ||
| Отказоустойчивость к электростатическим разрядам согласно IEC 61000-4-2 | Да | |
| — Испытательное напряжение при разряде в воздухе | 8 kV | |
| — Испытательное напряжение при контактном разряде | 6 kV | |
| Отказоустойчивость к проводному возмущающему воздействию | ||
| Отказоустойчивость на питающих линиях согласно IEC 61000-4-4 | Да | |
| Отказоустойчивость на сигнальных линиях согласно IEC 61000-4-4 | Да | |
| Отказоустойчивость к импульсным напряжениям (микросекундные импульсные перенапряжения) | ||
| на питающих линиях согласно IEC 61000-4-5 | Да | |
| Отказоустойчивость к кондуктивным помехам, индуцированным высокочастотными полями | ||
| Отказоустойчивость к высокочастотному излучению согласно IEC 61000-4-6 | Да | |
| Излучение радиопомех согласно EN 55 011 | ||
| Класс граничных значений A, для применения в промышленных районах | Да; Группа 1 | |
| Класс граничных значений B, для применения в жилых районах | Да; если посредством надлежащих мер обеспечивается соответствие граничных значений классу B согласно EN 55011 | |
| Степень защиты и класс защиты | ||
| Степень защиты согласно EN 60529 | ||
| IP20 | Да | |
| Стандарты, допуски, сертификаты | ||
| Маркировка CE | Да | |
| Допуск UL | Да | |
| cULus | Да | |
| Допуск FM | Да | |
| RCM (ранее C-TICK) | Да | |
| Допуск для судостроения | ||
| Допуск для судостроения | Да | |
| Окружающие условия | ||
| Свободное падение | ||
| Макс. высота свободного падения | 0,3 m; пять раз, в упаковке к отправке | |
| Температура окружающей среды при эксплуатации | ||
| мин. | -20 °C | |
| макс. | 60 °C; Кол-во одновременно включенных входов или выходов: 4 или 3 (без смежных точек) при 60 °C горизонт. или 50 °C вертикал., 8 или 6 при 55 °C горизонт. или 45 °C вертикал. | |
| Горизонтальное монтажное положение, мин. | -20 °C | |
| Горизонтальное монтажное положение, макс. | 60 °C | |
| Вертикальное монтажное положение, мин. | -20 °C | |
| Вертикальное монтажное положение, макс. | 50 °C | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -40 °C | |
| макс. | 70 °C | |
| Давление воздуха согласно IEC 60068-2-13 | ||
| Хранение/транспортировка, мин. | 660 hPa | |
| Хранение/транспортировка, макс. | 1 080 hPa | |
| Допустимая рабочая высота | от -1000 до 2000 м | |
| Относительная влажность воздуха | ||
| диапазон допустимых значений (без конденсации) при 25 °C | 95 % | |
| Колебания | ||
| Колебания | 2 g (м/с) настенный монтаж, 1 g (м/с) установка на монтажную шину DIN | |
| Эксплуатация, испытания согласно IEC 60068-2-6 | Да | |
| Импульсное испытание | ||
| испытания согласно IEC 60068-2-27 | Да; IEC 68, часть 2-27; полусинус: Сила удара 15 g (максимальное значение), длительность 11 мс | |
| Расширенные условия окружающей среды | ||
| Концентрация вредных веществ | ||
| — SO2 при отн. влажности < 60% без конденсации | S02: < 0,5 имп/мин; H2S: < 0,1 имп/мин; относительная влажность < 60% без конденсации | |
| Проектирование | ||
| Программирование | ||
| Язык программирования | ||
| — KOP | Да | |
| — FUP | Да | |
| — SCL | Да | |
| Контроль времени цикла | ||
| настраивается | Да | |
| Размеры | ||
| Ширина | 90 mm | |
| Высота | 100 mm | |
| Глубина | 75 mm | |
| Массы | ||
| Масса, прибл. | 385 g | |
| последнее изменение: | 20.06.2016 | |
© ПРОМЭНЕРГО АВТОМАТИКА, 2001—2025. Все права защищены законодательством РФ.
Не допускается полное или частичное копирование материалов данного сайта без письменного разрешения владельца. Данный сайт использует технологию cookie. Оставаясь на сайте Вы подтверждаете свое согласие с использованием cookie.
Мы в соцсетях:
Все самое свежее о семинарах, обучениях, web-тренингах и новостях из мира АСУТП
