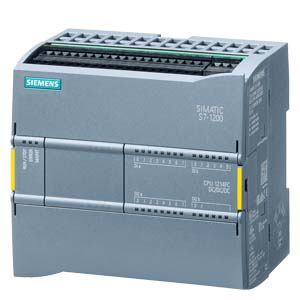

SIMATIC S7-1200F, ОТКАЗОБЕЗОПАСНОЕ КОМПАКТНОЕ ЦПУ CPU 1214 FC DC/DC/DC, ВСТРОЕННЫЕ ВХОДЫ/ВЫХОДЫ: 14 DI =24 В, 10 DO =24 В, 2 AI =0 - 10 В, БЛОК ПИТАНИЯ: =20.4 - 28.8 В, ПАМЯТЬ ПРОГРАММЫ/ДАННЫХ: 125 КБ
PLC 6ES7214-1AF40-0XB0 - это новое семейство микроконтроллеров Сименс для решения самых разных задач автоматизации малого уровня. Эти контроллеры имеют модульную конструкцию и универсальное назначение. Они способны работать в реальном масштабе времени, могут использоваться для построения относительно простых узлов локальной автоматики или узлов комплексных систем автоматического управления, поддерживающих интенсивный коммуникационный обмен данными через сети Industrial Ethernet/PROFINET, а также PtP (Point-to-Point) соединения. Программируемые контроллеры S7-1200 имеют компактные пластиковые корпуса со степенью защиты IP20, могут монтироваться на стандартную 35 мм профильную шину DIN или на монтажную плату и работают в диапазоне температур от 0 до +50 °C. Они способны обслуживать от 10 до 284 дискретных и от 2 до 51 аналогового канала ввода-вывода. При одинаковых с S7-200 конфигурациях ввода-вывода контроллер S7-1200 занимает на 35% меньший монтажный объем. К центральному процессору (CPU) программируемого контроллера S7-1200 могут быть подключены коммуникационные модули (CM); сигнальные модули (SM) и сигнальные платы (SB) ввода-вывода дискретных и аналоговых сигналов. Совместно с ними используются 4-канальный коммутатор Industrial Ethernet (CSM 1277) и модуль блока питания (PM 1207).
Все центральные процессоры обладают высокой производительностью и обеспечивают поддержку широкого набора функций:
Информация по блокам питания Sitop для продукции Simatic, LOGO
| | SIMATIC S7-1200F, CPU 1214 FC, COMPACT CPU, DC/DC/DC, ONBOARD I/O: 14 DI 24V DC; 10 DO 24 V DC; 2 AI 0 - 10V DC, POWER SUPPLY: DC 20.4 - 28.8 V DC, PROGRAM/DATA MEMORY 125 KB | |
| Общая информация | ||
| Обозначение типа продукта | ЦП 1214FC DC/DC | |
| Инженерное обеспечение с помощью | ||
| пакета программного обеспечения для программирования | не ниже STEP 7 V13 SP1 | |
| Дисплей | ||
| С дисплеем | Нет | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | ||
| 24 В пост. тока | Да | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Напряжение нагрузки L+ | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Входной ток | ||
| Макс. потребление тока | 1 500 mA; макс. со всеми расширяющими принадлежностями | |
| Макс. ток включения | 12 A; при 28,8 В пост. тока | |
| Питание датчика | ||
| Питание датчика 24 В | ||
| 24 В | L+ минус 4 В пост. тока мин. | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 12 W | |
| Запоминающее устройство | ||
| Оперативное запоминающее устройство | ||
| встроенный | 125 kbyte | |
| расширяемое | Нет | |
| Память загрузки | ||
| встроенный | 4 Mbyte | |
| вставная (карта памяти SIMATIC), макс. | с картой памяти SIMATIC Memory Card | |
| Хранение в буфере | ||
| есть | Да; не требует обслуживания | |
| без АКБ | Да | |
| Время обработки ЦП | ||
| нормальное время операций побитовой обработки | 0,08 µs; /инструкция | |
| нормальное время операций со словами | 1,7 µs; /инструкция | |
| нормальное время выполнения операций с плавающей точкой | 2,3 µs; /операция | |
| Блоки ЦП | ||
| Число блоков (общее) | 1 024; OB, FB, FC, DB | |
| Организационные блоки (OB) | ||
| Макс. число | Ограничение только посредством ОЗУ для кода | |
| Области данных и их остаток | ||
| общая остаточная область данных (включая таймеры, счетчики, маркеры), макс. | 10 kbyte | |
| Адресная область | ||
| Периферийная адресная область | ||
| Вводы | 1 024 byte | |
| Выводы | 1 024 byte | |
| Образ процесса | ||
| Вводы, настраивается | 1 024 byte | |
| Выводы, настраивается | 1 024 byte | |
| Конфигурация аппаратного обеспечения | ||
| Макс. число модулей на систему | 8; 3 коммуникационных модуля, 1 сигнальный слой, 8 сигнальных модулей | |
| Время | ||
| Часы | ||
| Время хранения в буфере | 480 h; Стандартное значение; 12 дней мин. при 40 °C | |
| Макс. отклонение в день | ±60 с в месяц | |
| Цифровые входы | ||
| Число входов | 14 | |
| из них входы, используемые для технологических функций | 6; HSC (высокоскоростной счетчик) | |
| встроенные каналы (цифровые входы) | 14 | |
| Число одновременно включаемых входов | ||
| Все монтажные положения | ||
| — до 40 °C, макс. | 14; 14 входов при 55 °C горизонтальные или 45 °C вертикальные | |
| Входное напряжение | ||
| Номинальное значение (пост. ток) | 24 V; Пост. ток при 4 мА номинальный | |
| для сигнала "0" | 5 В пост. тока при 1 мА | |
| для сигнала "1" | 15 В пост. тока при 2,5 мА | |
| Входной ток | ||
| для сигнала "1", тип. | 4 mA; номинальный | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| для стандартных входов | ||
| — параметрируемое | 0,1/0,2/0,4/0,8/1,6/3,2/6,4/10,0/12,8/20,0 мкс; 0,05/0,1/0,2/0,4/0,8/1,6/3,2/6,4/10,0/12,8/20,0 мс | |
| — с "0" на "1", мин. | 0,1 µs | |
| — с "0" на "1", макс. | 20 ms | |
| для входов аварийной сигнализации | ||
| — параметрируемое | Да | |
| для счетчиков/технологических функций | ||
| — параметрируемое | Да; Однофазное: 3 @ 100 кГц и 3 @ 30 кГц, дифференциальное: 3 @ 80 кГц и 3 @ 30 кГц | |
| Длина провода | ||
| экранированные, макс. | 500 m; 50 м на технологические функции | |
| неэкранированные, макс. | 150 m; Для технологических функций: Нет | |
| Цифровые выводы | ||
| Вид выходов | 10 | |
| из них быстродействующих выходов | 4; Выход цепочки импульсов 100 кГц | |
| встроенные каналы (цифровые выходы) | 10 | |
| Защита от короткого замыкания | Нет; предусматривается снаружи | |
| Коммутационная способность выходов | ||
| при омической нагрузке, макс. | 0,5 A | |
| при ламповой нагрузке, макс. | 5 W | |
| Выходное напряжение | ||
| для сигнала "0", макс. | 0,1 V; с нагрузкой 10 кОм | |
| для сигнала "1", мин. | 20 V | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 0,5 A | |
| для сигнала "0", ток покоя, макс. | 0,1 mA | |
| Задержка на выходе при омической нагрузке | ||
| с "0" на "1", макс. | 1 µs | |
| с "1" на "0", макс. | 3 µs | |
| Частота коммутации | ||
| импульсных выходов, при омической нагрузке, макс. | 100 kHz | |
| Длина провода | ||
| экранированные, макс. | 500 m | |
| неэкранированные, макс. | 150 m | |
| Аналоговые вводы | ||
| Число аналоговых входов | 2 | |
| встроенные каналы (аналоговые входы) | 2; от 0 до 10 В | |
| Входные диапазоны | ||
| Напряжение | Да; от 0 до 10 В | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от 0 до +10 В | Да | |
| Сопротивление на входе (от 0 до 10 В) | 100 кОм | |
| Длина провода | ||
| экранированные, макс. | 100 m; экранировано, витая пара | |
| Аналоговые выводы | ||
| Число аналоговых выходов | 0 | |
| Длина провода | ||
| экранированные, макс. | 100 m; экранировано, витая пара | |
| Формирование аналоговой величины | ||
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 10 bit | |
| Настраиваемое время интегрирования | Да | |
| Время преобразования (на канал) | 625 µs | |
| Датчики | ||
| Подключаемые датчики | ||
| 2-проводной датчик | Да | |
| 1. интерфейс | ||
| Тип интерфейса | PROFINET | |
| Физические параметры | Ethernet | |
| гальванически развязанный | Да | |
| автоматическое определение скорости передачи данных | Да | |
| Автоматическое определение | Да | |
| Автоматическая коммутация | Да | |
| Функции | ||
| Контроллер PROFINET IO | Да | |
| Устройство ввода-вывода PROFINET | Да | |
| Контроллер PROFINET IO | ||
| Службы | ||
| — Макс. число устройств ввода-вывода с приоритетным запуском | 16 | |
| Протоколы | ||
| PROFINET IO | Да | |
| PROFIBUS | Да; требуется CM 1243-5 | |
| Интерфейс AS-Interface | Да | |
| Протоколы (Ethernet) | ||
| TCP/IP | Да | |
| Другие протоколы | ||
| MODBUS | Да | |
| Функции связи | ||
| S7-связь | ||
| поддерживается | Да | |
| в качестве сервера | Да | |
| в качестве клиента | Да | |
| Открытая связь IE | ||
| TCP/IP | Да | |
| ISO-on-TCP (RFC1006) | Да | |
| UDP | Да | |
| Интернет-сервер | ||
| поддерживается | Да | |
| определенные пользователем сайты | Да | |
| Функции испытания и ввода в эксплуатацию | ||
| Состояние/управление | ||
| Переменные состояние/управления | Да | |
| Переменные | входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики | |
| Принудительное исполнение | Принудительное исполнение | Да |
| Диагностический буфер | ||
| есть | Да | |
| Слежения | ||
| Количество слежений с возможностью проектирования | 2; на одно слежение возможны данные в объеме 512 кбайт | |
| Встроенные функции | ||
| Число счетчиков | 6 | |
| Макс. частота счета (счетчик) | 100 kHz | |
| Частотомеры | Да | |
| Управляемое позиционирование | Да | |
| PID-регулятор | Да | |
| Число входов аварийной сигнализации | 4 | |
| Число импульсных выходов | 4 | |
| Предельная частота (импульс) | 100 kHz | |
| Гальваническая развязка | ||
| Гальваническая развязка цифровых вводов | ||
| Гальваническая развязка цифровых вводов | Функциональная изоляция (оптрон) | |
| Допустимая разность потенциалов | ||
| между различными цепями | 500 В пост. тока между 24 В и 5 В пост. тока | |
| ЭМС | ||
| Отказоустойчивость к электростатическим разрядам | ||
| Отказоустойчивость к электростатическим разрядам согласно IEC 61000-4-2 | Да | |
| — Испытательное напряжение при разряде в воздухе | 8 kV | |
| — Испытательное напряжение при контактном разряде | 6 kV | |
| Отказоустойчивость к проводному возмущающему воздействию | ||
| Отказоустойчивость на питающих линиях согласно IEC 61000-4-4 | Да | |
| Отказоустойчивость на сигнальных линиях согласно IEC 61000-4-4 | Да | |
| Отказоустойчивость к импульсным напряжениям (микросекундные импульсные перенапряжения) | ||
| на питающих линиях согласно IEC 61000-4-5 | Да | |
| Отказоустойчивость к кондуктивным помехам, индуцированным высокочастотными полями | ||
| Отказоустойчивость к высокочастотному излучению согласно IEC 61000-4-6 | Да | |
| Излучение радиопомех согласно EN 55 011 | ||
| Класс граничных значений A, для применения в промышленных районах | Да; Группа 1 | |
| Класс граничных значений B, для применения в жилых районах | Да; если посредством надлежащих мер обеспечивается соответствие граничных значений классу B согласно EN 55011 | |
| Степень защиты и класс защиты | ||
| Степень защиты согласно EN 60529 | ||
| IP20 | Да | |
| Стандарты, допуски, сертификаты | ||
| Маркировка CE | Да | |
| Допуск UL | Да | |
| cULus | Да | |
| Допуск FM | Да | |
| RCM (ранее C-TICK) | Да | |
| Допуск для судостроения | ||
| Допуск для судостроения | Да | |
| Окружающие условия | ||
| Свободное падение | ||
| Макс. высота свободного падения | 0,3 m; пять раз, в упаковке к отправке | |
| Температура окружающей среды при эксплуатации | ||
| мин. | 0 °C | |
| макс. | 55 °C | |
| Горизонтальное монтажное положение, мин. | 0 °C | |
| Горизонтальное монтажное положение, макс. | 55 °C | |
| Вертикальное монтажное положение, мин. | 0 °C | |
| Вертикальное монтажное положение, макс. | 45 °C | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -40 °C | |
| макс. | 70 °C | |
| Давление воздуха согласно IEC 60068-2-13 | ||
| Эксплуатация. мин. | 795 hPa | |
| Эксплуатация, макс. | 1 080 hPa | |
| Хранение/транспортировка, мин. | 660 hPa | |
| Хранение/транспортировка, макс. | 1 080 hPa | |
| Относительная влажность воздуха | ||
| диапазон допустимых значений (без конденсации) при 25 °C | 95 % | |
| Эксплуатация, макс. | 95 %; без конденсации | |
| Колебания | ||
| Колебания | 2 g (м/с) настенный монтаж, 1 g (м/с) установка на монтажную шину DIN | |
| Эксплуатация, испытания согласно IEC 60068-2-6 | Да | |
| Импульсное испытание | ||
| испытания согласно IEC 60068-2-27 | Да; IEC 68, часть 2-27; полусинус: Сила удара 15 g (максимальное значение), длительность 11 мс | |
| Расширенные условия окружающей среды | ||
| Концентрация вредных веществ | ||
| — SO2 при отн. влажности < 60% без конденсации | S02: < 0,5 имп/мин; H2S: < 0,1 имп/мин; относительная влажность < 60% без конденсации | |
| Проектирование | ||
| Программирование | ||
| Язык программирования | ||
| — KOP | Да; включая предохранитель | |
| — FUP | Да; включая предохранитель | |
| — SCL | Да | |
| Контроль времени цикла | ||
| настраивается | Да | |
| Размеры | ||
| Ширина | 110 mm | |
| Высота | 100 mm | |
| Глубина | 75 mm | |
| Массы | ||
| Масса, прибл. | 415 g | |
| последнее изменение: | 20.06.2016 | |
