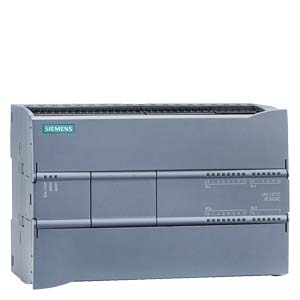

6ES7217-1AG40-0XB0 Программируемый контроллер
SIMATIC S7-1200, КОМПАКТНОЕ CPU 1217C, DC/DC/DC, 2 ПОРТА PROFINET, ВСТРОЕННЫЕ ВХОДЫ/ВЫХОДЫ: 14 DI (10 DI =24В / 4 DI =5В ДИФ.), 10 DQ (6 DQ =24В, 0,5A / 4 DQ =5В ДИФ.), 2 AI =0-10 В, 2 AQ 0-20 МА, НАПРЯЖЕНИЕ ПИТАНИЯ: =20,4 - 28,8 В, ПАМЯТЬ ПРОГРАММЫ/ДАННЫХ: 125 КБ
PLC 6ES7217-1AG40-0XB0 - это новое семейство микроконтроллеров Сименс для решения самых разных задач автоматизации малого уровня. Эти контроллеры имеют модульную конструкцию и универсальное назначение. Они способны работать в реальном масштабе времени, могут использоваться для построения относительно простых узлов локальной автоматики или узлов комплексных систем автоматического управления, поддерживающих интенсивный коммуникационный обмен данными через сети Industrial Ethernet/PROFINET, а также PtP (Point-to-Point) соединения. Программируемые контроллеры S7-1200 имеют компактные пластиковые корпуса со степенью защиты IP20, могут монтироваться на стандартную 35 мм профильную шину DIN или на монтажную плату и работают в диапазоне температур от 0 до +50 °C. Они способны обслуживать от 10 до 284 дискретных и от 2 до 51 аналогового канала ввода-вывода. При одинаковых с S7-200 конфигурациях ввода-вывода контроллер S7-1200 занимает на 35% меньший монтажный объем. К центральному процессору (CPU) программируемого контроллера S7-1200 могут быть подключены коммуникационные модули (CM); сигнальные модули (SM) и сигнальные платы (SB) ввода-вывода дискретных и аналоговых сигналов. Совместно с ними используются 4-канальный коммутатор Industrial Ethernet (CSM 1277) и модуль блока питания (PM 1207).
Функциональные особенности 6ES7217-1AG40-0XB0:
Все центральные процессоры обладают высокой производительностью и обеспечивают поддержку широкого набора функций:
- Программирование на языках LAD и FBD, исчерпывающий набор команд.
- Высокое быстродействие, время выполнения логической операции не превышает 0.1 мкс.
- Встроенная загружаемая память объемом до 2 Мбайт, расширяемая картой памяти емкостью до 24 Мбайт.
- Рабочая память емкостью до 50 Кбайт.
- Энергонезависимая память емкостью 2 Кбайт для необслуживаемого сохранения данных при перебоях в питании контроллера.
- Встроенные дискретные входы универсального назначения, позволяющие вводить потенциальные или импульсные сигналы.
- Встроенные аппаратные часы реального времени с запасом хода при перебоях в питании 240 часов.
- Встроенные скоростные счетчики с частотой следования входных сигналов до 100 кГц.
- Встроенные импульсные выходы с частотой следования импульсов до 100 кГц (только в CPU с транзисторными выходами).
- Поддержка функций ПИД регулирования.
- Поддержка функций управления перемещением в соответствии с требованиями стандарта PLCopen.
- Поддержка функций обновления операционной системы.
- Парольная защита программы пользователя.
- Свободно программируемые порты для обмена данными с другими устройствами на коммуникационных модулях CM 1241.
Информация по блокам питания Sitop для продукции Simatic, LOGO
Технические характеристики 6ES72171AG400XB0
| | SIMATIC S7-1200, CPU 1217C, COMPACT CPU, DC/DC/DC, 2 PROFINET PORT ONBOARD I/O: 10 DI 24V DC; 4 DI RS422/485; 6 DO 24V DC; 0,5A; 4 DO RS422/485; 2 AI 0- 10V DC, 2 AQ 0- 20MA; POWER SUPPLY: DC 20.4 - 28.8 V DC, PROGRAM/DATA MEMORY: 150 KB | |
| Общая информация | ||
| Обозначение типа продукта | ЦП 1217C пост. ток/пост. ток/пост. ток | |
| Версия микропрограммного обеспечения | V4.1 | |
| Инженерное обеспечение с помощью | ||
| пакета программного обеспечения для программирования | не ниже STEP 7 V13 SP1 | |
| Дисплей | ||
| С дисплеем | Нет | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | ||
| 24 В пост. тока | Да | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Напряжение нагрузки L+ | ||
| Номинальное значение (пост. ток) | 24 V | |
| Входной ток | ||
| Потребление тока (номинальное) | 600 mA; только ЦП | |
| Макс. потребление тока | 1 600 mA; ЦП со всеми расширительными модулями | |
| Макс. ток включения | 12 A; при 28,8 В пост. тока | |
| Питание датчика | Питание датчика 24 В | |
| 24 В | L+ минус 4 В пост. тока мин. | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 12 W | |
| Запоминающее устройство | ||
| Оперативное запоминающее устройство | ||
| встроенный | 150 kbyte | |
| расширяемое | Нет | |
| Память загрузки | ||
| встроенный | 4 Mbyte | |
| вставная (карта памяти SIMATIC), макс. | с картой памяти SIMATIC Memory Card | |
| Хранение в буфере | ||
| есть | Да; не требует обслуживания | |
| без АКБ | Да | |
| Время обработки ЦП | ||
| нормальное время операций побитовой обработки | 0,085 µs; /операция | |
| нормальное время операций со словами | 1,5 µs; /операция | |
| нормальное время выполнения операций с плавающей точкой | 2,3 µs; /операция | |
| Блоки ЦП | ||
| Число блоков (общее) | Блоки данных, функции, функциональные блоки, счетчики и таймеры. Максимальное число адресуемых блоков составляет от 1 до 65535. Использование ОЗУ не ограничено | |
| Организационные блоки (OB) | ||
| Макс. число | Ограничение только посредством ОЗУ для кода | |
| Области данных и их остаток | ||
| общая остаточная область данных (включая таймеры, счетчики, маркеры), макс. | 10 kbyte | |
| Маркер | ||
| Макс. число | 8 kbyte; Размер области маркеров | |
| Локальные данные | ||
| на класс приоритета, макс. | 16 kbyte; Класс приоритетности 1 (цикл программы): 16 кбайт, класс приоритетности от 2 до 26: 6 кбайт | |
| Адресная область | ||
| Периферийная адресная область | ||
| Вводы | 1 024 byte | |
| Выводы | 1 024 byte | |
| Образ процесса | ||
| Вводы, настраивается | 1 kbyte | |
| Выводы, настраивается | 1 kbyte | |
| Конфигурация аппаратного обеспечения | ||
| Макс. число модулей на систему | 3 коммуникационных модуля, 1 сигнальный слой, 8 сигнальных модулей | |
| Время | ||
| Часы | ||
| Аппаратные часы (часы реального времени) | Да | |
| Время хранения в буфере | 480 h; нормальная | |
| Макс. отклонение в день | +/- 60 с/месяц при 25 °C | |
| Цифровые входы | ||
| Число входов | 14; встроенный | |
| из них входы, используемые для технологических функций | 6; HSC (высокоскоростной счетчик) | |
| встроенные каналы (цифровые входы) | 14; в том числе 10 x 24 В пост. тока 4 x RS 422/485 дифференц. | |
| M/P-считывание | Да | |
| Число одновременно включаемых входов | ||
| Все монтажные положения | ||
| — до 40 °C, макс. | 14 | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| для стандартных входов | ||
| — параметрируемое | 0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс и 12,8 мс, выбирается в 4 группах | |
| — с "0" на "1", мин. | 0,2 ms | |
| — с "0" на "1", макс. | 12,8 ms | |
| для входов аварийной сигнализации | ||
| — параметрируемое | Да | |
| для счетчиков/технологических функций | ||
| — параметрируемое | Да | |
| Длина провода | ||
| экранированные, макс. | 500 m; 50 м на технологические функции | |
| неэкранированные, макс. | 300 m; Для технологических функций: Нет | |
| Цифровые выводы | ||
| Вид выходов | 10 | |
| из них быстродействующих выходов | 4; Выход цепочки импульсов 100 кГц | |
| встроенные каналы (цифровые выходы) | 10; в том числе 6 x 24 В пост. тока 4 x 1,5 В дифференц. | |
| Задержка на выходе при омической нагрузке | ||
| с "0" на "1", макс. | 1 µs | |
| с "1" на "0", макс. | 5 µs | |
| Аналоговые вводы | ||
| Число аналоговых входов | 2 | |
| встроенные каналы (аналоговые входы) | 2; от 0 до 10 В | |
| Входные диапазоны | ||
| Напряжение | Да | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от 0 до +10 В | Да | |
| Сопротивление на входе (от 0 до 10 В) | 100 кОм | |
| Длина провода | ||
| экранированные, макс. | 100 m; скрученный и экранированный | |
| Аналоговые выводы | ||
| Число аналоговых выходов | 2 | |
| встроенные каналы (аналоговые выходы) | 2; от 0 до 20 мА | |
| Диапазоны выходных параметров, ток | ||
| от 0 до 20 мА | Да | |
| Формирование аналоговой величины | ||
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 10 bit | |
| Настраиваемое время интегрирования | Да | |
| Время преобразования (на канал) | 625 µs | |
| Датчики | ||
| Подключаемые датчики | ||
| 2-проводной датчик | Да | |
| 1. интерфейс | ||
| Тип интерфейса | PROFINET | |
| Физические параметры | Ethernet | |
| гальванически развязанный | Да | |
| автоматическое определение скорости передачи данных | Да | |
| Автоматическое определение | Да | |
| Автоматическая коммутация | Да | |
| Функции | ||
| Контроллер PROFINET IO | Да | |
| Устройство ввода-вывода PROFINET | Да | |
| Открытая связь IE | Да | |
| Интернет-сервер | Да | |
| Контроллер PROFINET IO | ||
| Макс. скорости передачи данных | 100 Mbit/s | |
| Службы | ||
| — Макс. число подключаемых устройств ввода-вывода | 16 | |
| Устройство ввода-вывода PROFINET | ||
| Службы | ||
| — Shared Device | Да | |
| — Макс. число контроллеров ввода-вывода при использовании Shared Device | 2 | |
| Протоколы | ||
| PROFINET IO | Да | |
| PROFIBUS | Да; требуется CM 1243-5 | |
| Интерфейс AS-Interface | Да | |
| Протоколы (Ethernet) | ||
| TCP/IP | Да | |
| Другие протоколы | ||
| MODBUS | Да | |
| Функции связи | ||
| S7-связь | ||
| поддерживается | Да | |
| в качестве сервера | Да | |
| в качестве клиента | Да | |
| Открытая связь IE | ||
| TCP/IP | Да | |
| ISO-on-TCP (RFC1006) | Да | |
| UDP | Да | |
| Интернет-сервер | ||
| поддерживается | Да | |
| определенные пользователем сайты | Да | |
| Число соединений | ||
| общее | 16; динамический | |
| Функции испытания и ввода в эксплуатацию | ||
| Состояние/управление | ||
| Переменные состояние/управления | Да | |
| Переменные | входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики | |
| Принудительное исполнение | ||
| Принудительное исполнение | Да | |
| Диагностический буфер | ||
| есть | Да | |
| Слежения | ||
| Количество слежений с возможностью проектирования | 2; на одно слежение возможны данные в объеме 512 кбайт | |
| Встроенные функции | ||
| Число счетчиков | 6 | |
| Макс. частота счета (счетчик) | 1 MHz | |
| Частотомеры | Да | |
| Управляемое позиционирование | Да | |
| Количество позиционирующих осей с регулированием по положению, макс. | 8 | |
| Количество позиционирующих осей через интерфейс импульс-направление | 4; со встроенными DO | |
| PID-регулятор | Да | |
| Число входов аварийной сигнализации | 4 | |
| Число импульсных выходов | 4 | |
| Предельная частота (импульс) | 1 MHz | |
| Гальваническая развязка | ||
| Гальваническая развязка цифровых вводов | ||
| Гальваническая развязка цифровых вводов | Нет | |
| между каналами, в блоках для | 1 | |
| Гальваническая развязка цифровых выводов | ||
| между каналами | Нет | |
| между каналами, в блоках для | 1 | |
| ЭМС | ||
| Отказоустойчивость к электростатическим разрядам | ||
| Отказоустойчивость к электростатическим разрядам согласно IEC 61000-4-2 | Да | |
| — Испытательное напряжение при разряде в воздухе | 8 kV | |
| — Испытательное напряжение при контактном разряде | 6 kV | |
| Отказоустойчивость к проводному возмущающему воздействию | ||
| Отказоустойчивость на питающих линиях согласно IEC 61000-4-4 | Да | |
| Отказоустойчивость на сигнальных линиях согласно IEC 61000-4-4 | Да | |
| Отказоустойчивость к импульсным напряжениям (микросекундные импульсные перенапряжения) | ||
| на питающих линиях согласно IEC 61000-4-5 | Да | |
| Отказоустойчивость к кондуктивным помехам, индуцированным высокочастотными полями | ||
| Отказоустойчивость к высокочастотному излучению согласно IEC 61000-4-6 | Да | |
| Излучение радиопомех согласно EN 55 011 | ||
| Класс граничных значений A, для применения в промышленных районах | Да; Группа 1 | |
| Класс граничных значений B, для применения в жилых районах | Да; если посредством надлежащих мер обеспечивается соответствие граничных значений классу B согласно EN 55011 | |
| Степень защиты и класс защиты | ||
| Степень защиты согласно EN 60529 | ||
| IP20 | Да | |
| Стандарты, допуски, сертификаты | ||
| Маркировка CE | Да | |
| Допуск UL | Да | |
| cULus | Да | |
| Допуск FM | Да | |
| RCM (ранее C-TICK) | Да | |
| Допуск для судостроения | ||
| Допуск для судостроения | Да | |
| Окружающие условия | ||
| Свободное падение | ||
| Макс. высота свободного падения | 0,3 m; пять раз, в упаковке к отправке | |
| Температура окружающей среды при эксплуатации | ||
| мин. | -20 °C | |
| макс. | 60 °C; Кол-во одновременно включенных входов или выходов: 7 или 5 (без смежных точек) при 60 °C горизонт. или 50 °C вертикал., 14 или 10 при 55 °C горизонт. или 45 °C вертикал. | |
| Горизонтальное монтажное положение, мин. | -20 °C | |
| Горизонтальное монтажное положение, макс. | 60 °C | |
| Вертикальное монтажное положение, мин. | -20 °C | |
| Вертикальное монтажное положение, макс. | 50 °C | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -40 °C | |
| макс. | 70 °C | |
| Давление воздуха согласно IEC 60068-2-13 | ||
| Эксплуатация. мин. | 795 hPa | |
| Эксплуатация, макс. | 1 080 hPa | |
| Хранение/транспортировка, мин. | 660 hPa | |
| Хранение/транспортировка, макс. | 1 080 hPa | |
| Допустимая рабочая высота | от -1000 до 2000 м | |
| Относительная влажность воздуха | ||
| диапазон допустимых значений (без конденсации) при 25 °C | 95 % | |
| Колебания | ||
| Колебания | 2 g (м/с) настенный монтаж, 1 g (м/с) установка на монтажную шину DIN | |
| Эксплуатация, испытания согласно IEC 60068-2-6 | Да | |
| Импульсное испытание | ||
| испытания согласно IEC 60068-2-27 | Да; IEC 68, часть 2-27; полусинус: Сила удара 15 g (максимальное значение), длительность 11 мс | |
| Расширенные условия окружающей среды | ||
| Концентрация вредных веществ | ||
| — SO2 при отн. влажности < 60% без конденсации | S02: < 0,5 имп/мин; H2S: < 0,1 имп/мин; относительная влажность < 60% без конденсации | |
| Проектирование | ||
| Программирование | ||
| Язык программирования | ||
| — KOP | Да | |
| — FUP | Да | |
| — SCL | Да | |
| Контроль времени цикла | ||
| настраивается | Да | |
| Размеры | ||
| Ширина | 150 mm | |
| Высота | 100 mm | |
| Глубина | 75 mm | |
| Массы | ||
| Масса, прибл. | 500 g | |
| последнее изменение: | 29.06.2016 | |
Техническая документация по 6ES72171AG400XB0
- Каталог продукции «SIMATIC 7-1200 - новое семейство микроконтроллеров»
язык: RU, страниц: , размер: 276.26 Кб - Каталог продукции «Программируемые контроллеры S7-1200»
язык: RU, страниц: 156, размер: 11.41 Мб - Руководство по конфигурированию/установке «How can you establish a connection between an S7-1200 PLC and SIMATIC
NET OPC?»
язык: EN, страниц: 25, размер: 830.31 Кб - Брошюра «S7-1200 - Новый универсальный микроконтроллер.
Функциональность. Надежность. Удобство работы»
язык: RU, страниц: 2, размер: 784.31 Кб - Руководство по конфигурированию/установке «Коммуникационные возможности S7-1200. Соединение S7-1200 – S7-300»
язык: RU, страниц: 3, размер: 360.87 Кб - S71200_communications_part2.pdf
страниц: 2, размер: 261.29 Кб - Руководство по конфигурированию/установке «Коммуникационные возможности S7-1200. Соединение S7-1200 с OPC-сервером SIMATIC NET»
язык: RU, страниц: 3, размер: 336.61 Кб - Руководство пользователя «Программируемый контроллер S7-1200 - Системное руководство»
язык: RU, страниц: 397, размер: 3.76 Мб
