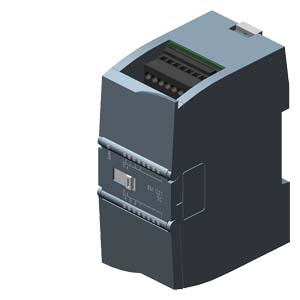

6ES7221-1BF32-0XB0 Программируемый контроллер
SIMATIC S7-1200, МОДУЛЬ ДИСКРЕТНОГО ВВОДА SM 1221, 8DI, =24 В, ВХОДЫ SINK/SOURCE
PLC 6ES7221-1BF32-0XB0 - это новое семейство микроконтроллеров Сименс для решения самых разных задач автоматизации малого уровня. Эти контроллеры имеют модульную конструкцию и универсальное назначение. Они способны работать в реальном масштабе времени, могут использоваться для построения относительно простых узлов локальной автоматики или узлов комплексных систем автоматического управления, поддерживающих интенсивный коммуникационный обмен данными через сети Industrial Ethernet/PROFINET, а также PtP (Point-to-Point) соединения. Программируемые контроллеры S7-1200 имеют компактные пластиковые корпуса со степенью защиты IP20, могут монтироваться на стандартную 35 мм профильную шину DIN или на монтажную плату и работают в диапазоне температур от 0 до +50 °C. Они способны обслуживать от 10 до 284 дискретных и от 2 до 51 аналогового канала ввода-вывода. При одинаковых с S7-200 конфигурациях ввода-вывода контроллер S7-1200 занимает на 35% меньший монтажный объем. К центральному процессору (CPU) программируемого контроллера S7-1200 могут быть подключены коммуникационные модули (CM); сигнальные модули (SM) и сигнальные платы (SB) ввода-вывода дискретных и аналоговых сигналов. Совместно с ними используются 4-канальный коммутатор Industrial Ethernet (CSM 1277) и модуль блока питания (PM 1207).
Функциональные особенности 6ES7221-1BF32-0XB0:
Все центральные процессоры обладают высокой производительностью и обеспечивают поддержку широкого набора функций:
- Программирование на языках LAD и FBD, исчерпывающий набор команд.
- Высокое быстродействие, время выполнения логической операции не превышает 0.1 мкс.
- Встроенная загружаемая память объемом до 2 Мбайт, расширяемая картой памяти емкостью до 24 Мбайт.
- Рабочая память емкостью до 50 Кбайт.
- Энергонезависимая память емкостью 2 Кбайт для необслуживаемого сохранения данных при перебоях в питании контроллера.
- Встроенные дискретные входы универсального назначения, позволяющие вводить потенциальные или импульсные сигналы.
- Встроенные аппаратные часы реального времени с запасом хода при перебоях в питании 240 часов.
- Встроенные скоростные счетчики с частотой следования входных сигналов до 100 кГц.
- Встроенные импульсные выходы с частотой следования импульсов до 100 кГц (только в CPU с транзисторными выходами).
- Поддержка функций ПИД регулирования.
- Поддержка функций управления перемещением в соответствии с требованиями стандарта PLCopen.
- Поддержка функций обновления операционной системы.
- Парольная защита программы пользователя.
- Свободно программируемые порты для обмена данными с другими устройствами на коммуникационных модулях CM 1241.
Информация по блокам питания Sitop для продукции Simatic, LOGO
Технические характеристики 6ES72211BF320XB0
| | SIMATIC S7-1200, DIGITAL INPUT SM 1221, 8DI, 24V DC, SINK/SOURCE INPUT | ||
| Напряжение питания | |||
| Номинальное значение (пост. ток) | |||
| 24 В пост. тока | Да | ||
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | ||
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | ||
| Входной ток | |||
| из шины на задней стойке 5 В пост. тока, макс. | 105 mA | ||
| Цифровые входы | |||
| из источника напряжения нагрузки L+ (без нагрузки), макс. | 4 mA; на канал | ||
| Выходное напряжение | |||
| Электропитание измерительных преобразователей | |||
| есть | Да | ||
| Рассеиваемая мощность | |||
| Нормальная рассеиваемая мощность | 1,5 W | ||
| Цифровые входы | |||
| Число входов | 8 | ||
| по группам для | 2 | ||
| Входная характеристика по IEC 61131, тип 1 | Да | ||
| Число одновременно включаемых входов | |||
| Все монтажные положения | |||
| — до 40 °C, макс. | 8 | ||
| горизонтальное монтажное положение | |||
| — до 40 °C, макс. | 8 | ||
| — до 50 , макс. | 8 | ||
| вертикальное монтажное положение | |||
| — до 40 °C, макс. | 8 | ||
| Входное напряжение | |||
| Вид входного напряжения | пост. ток | ||
| Номинальное значение (пост. ток) | 24 V | ||
| для сигнала "0" | 5 В пост. тока при 1 мА | ||
| для сигнала "1" | 15 В пост. тока при 2,5 мА | ||
| Входной ток | |||
| для сигнала "0", макс. (допустимый ток покоя) | 1 mA | ||
| для сигнала "1", мин. | 2,5 mA | ||
| для сигнала "1", тип. | 4 mA | ||
| Задержка на входе (при номинальном значении входного напряжения) | |||
| для стандартных входов | |||
| — параметрируемое | Да; 0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс и 12,8 мс, выбирается в 4 группах | ||
| для входов аварийной сигнализации | |||
| — параметрируемое | Да | ||
| Длина провода | |||
| экранированные, макс. | 500 m | ||
| неэкранированные, макс. | 300 m | ||
| Аварийные сигналы/диагностика/информация о состоянии | |||
| Аварийные сигналы | |||
| Диагностический сигнал | Да | ||
| Диагностический светодиодный индикатор | |||
| для индикации состояния входов | Да | ||
| Гальваническая развязка | |||
| Гальваническая развязка цифровых вводов | |||
| между каналами, в блоках для | 2 | ||
| Степень защиты и класс защиты | |||
| Степень защиты согласно EN 60529 | |||
| IP20 | Да | ||
| Стандарты, допуски, сертификаты | |||
| Маркировка CE | Да | ||
| Допуск CSA | Да | ||
| Допуск UL | Да | ||
| cULus | Да | ||
| Допуск FM | Да | ||
| RCM (ранее C-TICK) | Да | ||
| Окружающие условия | |||
| Свободное падение | |||
| Макс. высота свободного падения | 0,3 m; пять раз, в упаковке к отправке | ||
| Температура окружающей среды при эксплуатации | |||
| диапазон допустимых значений температуры | От -20 до +60 для горизонтального монтажа и от -20 до 50 для вертикального монтажа, влажность воздуха 95%, без конденсации | ||
| мин. | -20 °C | ||
| макс. | 60 °C | ||
| Допустимое изменение температуры | от 5 °C до 55 °C, 3 °C/минута | ||
| Температура окружающей среды при хранении/транспортировке | |||
| мин. | -40 °C | ||
| макс. | 70 °C | ||
| Давление воздуха согласно IEC 60068-2-13 | |||
| Хранение/транспортировка, мин. | 660 hPa | ||
| Хранение/транспортировка, макс. | 1 080 hPa | ||
| Относительная влажность воздуха | |||
| диапазон допустимых значений (без конденсации) при 25 °C | 95 % | ||
| Соединения | |||
| Требуемый передний штекер | Да | ||
| Механические свойства/материалы | |||
| Материал корпуса (спереди) | |||
| Пластиковый | Да | ||
| Размеры | |||
| Ширина | 45 mm | ||
| Высота | 100 mm | ||
| Глубина | 75 mm | ||
| Массы | |||
| Масса, прибл. | 170 g | ||
| последнее изменение: | 20.06.2016 | ||
