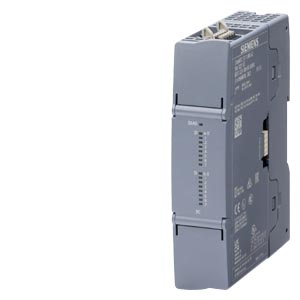

Siemens 6ES7221-1BH50-0XB0 система автоматизации

Name: Siemens 6ES7221-1BH50-0XB0 система автоматизации
Brand: Siemens
Price: 16826 RUB
Availability: InStock

Модуль SIMATIC S7-1200 G2: SM 1221 digital input, 16 DI, inputs: 16x DI 24 V DC sink/source

Купить 6ES72211BH500XB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 16826 руб.

Информация по блокам питания Sitop для продукции Simatic, LOGO

Подробнее о семействе S7-1200

Технические характеристики 6ES72211BH500XB0

SIMATIC S7-1200 G2: SM 1221 digital input, 16 DI; inputs: 16x DI 24 V DC sink/source

Общая информация

Обозначение типа продукта

SM 1221, DI 16x 24 В DC

Входной ток

из шины на задней стойке 5 В пост. тока, макс.

90 mA

Цифровые входы

● из источника напряжения нагрузки L+ (без нагрузки), макс.

4,1 mA; на канал

Рассеиваемая мощность

Нормальная рассеиваемая мощность

3,2 W

Цифровые входы

Число входов

● по группам для

Входная характеристика по IEC 61131, тип 1

Да

Число одновременно включаемых входов

горизонтальный настенный монтаж

— до 40 °C, макс.

— до 50 ℃, макс.

вертикальный настенный монтаж

— до 40 °C, макс.

Входное напряжение

● Номинальное значение (пост. ток)

24 V

● для сигнала "0"

5 В пост. тока или 0,5 мА

● для сигнала "1"

15 В пост. тока при 2,5 мА

Входной ток

● для сигнала "0", макс. (допустимый ток покоя)

0,5 mA

● для сигнала "1", мин.

2,5 mA

● для сигнала "1", тип.

4,1 mA

Задержка на входе (при номинальном значении входного напряжения)

для стандартных входов

— параметрируемое

Да; 0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс и 12,8 мс, выбирается в 4 группах

для входов аварийной сигнализации

— параметрируемое

Нет

Длина провода

● экранированные, макс.

500 m

● неэкранированные, макс.

300 m

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Аварийные сигналы

● Диагностический сигнал

Нет

Диагностика

● Контроль напряжения питания

Нет

Диагностический светодиодный индикатор

● для индикации состояния входов

Да

● для обслуживания

Да

Гальваническая развязка

Гальваническая развязка цифровых вводов

● между каналами, в блоках для

● между каналами и шиной на задней стенке

Да; 707 В пост. тока (типовое испытание)

Изоляция

Изоляция, испытанная посредством

707 В пост. тока (типовое испытание)

Степень защиты и класс защиты

Степень защиты IP

IP20

Стандарты, допуски, сертификаты

экологический профиль Siemens (SEP)

Siemens EcoTech

Маркировка CE

Да

Допуск CSA

Нет

Допуск UL

Да

cULus

Да

Допуск FM

Нет

RCM (ранее C-TICK)

Да

Допуск КС

Да

Допуск для судостроения

Нет

Воздействие на окружающую среду

● экологическая декларация изделия

Да; тип 2 согласно ISO 14021

Потенциал парникового эффекта

— потенциал парникового эффекта (общий) [экв. CO2]

40,3 kg

— потенциал парникового эффекта (в процессе производства) [экв. CO2]

7,79 kg

— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]

32,5 kg

— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]

-0,089 kg

Окружающие условия

Свободное падение

● Макс. высота свободного падения

0,3 m; пять раз, в упаковке к отправке

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-20 °C

● горизонтальный настенный монтаж, макс.

60 °C; при макс. напряжении и макс. технических характеристиках

● вертикальный настенный монтаж, мин.

-20 °C

● вертикальный настенный монтаж, макс.

50 °C; при макс. напряжении и макс. технических характеристиках

Температура окружающей среды при хранении/транспортировке

● мин.

-40 °C

● макс.

70 °C

Давление воздуха согласно IEC 60068-2-13

● Эксплуатация. мин.

540 hPa

● Эксплуатация, макс.

1 140 hPa

● Хранение/транспортировка, мин.

540 hPa

● Хранение/транспортировка, макс.

1 140 hPa

Высота при эксплуатации относительно уровня моря

● Высота места установки, мин.

-1 000 m

● Высота места установки, макс.

5 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание

Относительная влажность воздуха

● Эксплуатация при 25 °C без конденсации, макс.

95 %

Колебания

● Устойчивость к вибрации во время эксплуатации по IEC 60068-2-6

3,5 мм в диапазоне 5 - 8,4 Гц, 1 g в диапазоне 8,4 - 150 Гц

● Эксплуатация, испытания согласно IEC 60068-2-6

Да

Испытание на ударную нагрузку

● испытания согласно IEC 60068-2-27

Да; IEC 68, часть 2-27; полусинус: Сила удара 15 g (максимальное значение), длительность 11 мс

Концентрация вредных веществ

● SO2 при отн. влажности < 60% без конденсации

S02: < 0,5 имп/мин; H2S: < 0,1 имп/мин; относительная влажность < 60 % без конденсации

Техника соединений

Требуемый передний штекер

Нет

Механические свойства/материалы

Материал корпуса (спереди)

● Пластиковый

Да

Размеры

Ширина

30 mm

Высота

125 mm

Глубина

100 mm

Массы

Масса, прибл.

166 g

Классификации

	Версия	Классификация
eClass	14	27-24-22-04
eClass	12	27-24-22-04
eClass	9.1	27-24-22-04
eClass	9	27-24-22-04
eClass	8	27-24-22-04
eClass	7.1	27-24-22-04
eClass	6	27-24-22-04
ETIM	10	EC001419
ETIM	9	EC001419
ETIM	8	EC001419
ETIM	7	EC001419

Разрешения / Сертификаты

General Product Approval
			Miscellaneous	Manufacturer Declaration	China RoHS
General Product Approval			EMV	For use in hazardous locations
				Miscellaneous
For use in hazardous locations			Test Certificates	Maritime application
	CCC-Ex	CCC-Ex	Type Test Certificates/Test Report
Maritime application		Environment
