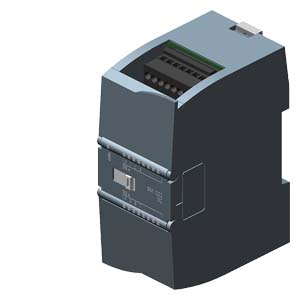

6ES7222-1BF32-0XB0 Программируемый контроллер
SIMATIC S7-1200, МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА SM 1222, 8DO, =24 В, ТРАНЗИСТОРНЫЕ ВЫХОДЫ 0,5 A
PLC 6ES7222-1BF32-0XB0 - это новое семейство микроконтроллеров Сименс для решения самых разных задач автоматизации малого уровня. Эти контроллеры имеют модульную конструкцию и универсальное назначение. Они способны работать в реальном масштабе времени, могут использоваться для построения относительно простых узлов локальной автоматики или узлов комплексных систем автоматического управления, поддерживающих интенсивный коммуникационный обмен данными через сети Industrial Ethernet/PROFINET, а также PtP (Point-to-Point) соединения. Программируемые контроллеры S7-1200 имеют компактные пластиковые корпуса со степенью защиты IP20, могут монтироваться на стандартную 35 мм профильную шину DIN или на монтажную плату и работают в диапазоне температур от 0 до +50 °C. Они способны обслуживать от 10 до 284 дискретных и от 2 до 51 аналогового канала ввода-вывода. При одинаковых с S7-200 конфигурациях ввода-вывода контроллер S7-1200 занимает на 35% меньший монтажный объем. К центральному процессору (CPU) программируемого контроллера S7-1200 могут быть подключены коммуникационные модули (CM); сигнальные модули (SM) и сигнальные платы (SB) ввода-вывода дискретных и аналоговых сигналов. Совместно с ними используются 4-канальный коммутатор Industrial Ethernet (CSM 1277) и модуль блока питания (PM 1207).
Функциональные особенности 6ES7222-1BF32-0XB0:
Все центральные процессоры обладают высокой производительностью и обеспечивают поддержку широкого набора функций:
- Программирование на языках LAD и FBD, исчерпывающий набор команд.
- Высокое быстродействие, время выполнения логической операции не превышает 0.1 мкс.
- Встроенная загружаемая память объемом до 2 Мбайт, расширяемая картой памяти емкостью до 24 Мбайт.
- Рабочая память емкостью до 50 Кбайт.
- Энергонезависимая память емкостью 2 Кбайт для необслуживаемого сохранения данных при перебоях в питании контроллера.
- Встроенные дискретные входы универсального назначения, позволяющие вводить потенциальные или импульсные сигналы.
- Встроенные аппаратные часы реального времени с запасом хода при перебоях в питании 240 часов.
- Встроенные скоростные счетчики с частотой следования входных сигналов до 100 кГц.
- Встроенные импульсные выходы с частотой следования импульсов до 100 кГц (только в CPU с транзисторными выходами).
- Поддержка функций ПИД регулирования.
- Поддержка функций управления перемещением в соответствии с требованиями стандарта PLCopen.
- Поддержка функций обновления операционной системы.
- Парольная защита программы пользователя.
- Свободно программируемые порты для обмена данными с другими устройствами на коммуникационных модулях CM 1241.
Информация по блокам питания Sitop для продукции Simatic, LOGO
Технические характеристики 6ES72221BF320XB0
| | SIMATIC S7-1200, DIGITAL OUTPUT SM 1222, 8 DO, 24V DC, TRANSISTOR 0.5A | |
| Напряжение питания | ||
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Входной ток | ||
| из шины на задней стойке 5 В пост. тока, макс. | 120 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 1,5 W | |
| Цифровые выводы | ||
| Вид выходов | 8 | |
| по группам для | 1 | |
| Защита от короткого замыкания | Нет; предусматривается снаружи | |
| Ограничение индуктивного напряжения отключения | норм. (L+) -48 В | |
| Коммутационная способность выходов | ||
| при омической нагрузке, макс. | 0,5 A | |
| при ламповой нагрузке, макс. | 5 W | |
| Выходное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "0", макс. | 0,1 V; с нагрузкой 10 кОм | |
| для сигнала "1", мин. | 20 В пост. тока | |
| Выходной ток | ||
| дя сигнала "1", номинальное значение | 0,5 A | |
| для сигнала "0", ток покоя, макс. | 10 µA | |
| Задержка на выходе при омической нагрузке | ||
| с "0" на "1", макс. | 50 µs | |
| с "1" на "0", макс. | 200 µs | |
| Суммарный ток выходов (на узел) | ||
| горизонтальное монтажное положение | ||
| — до 50 , макс. | 4 A; Ток на массу | |
| Релейные выходы | ||
| Коммутационная способность контактов | ||
| — при индуктивной нагрузке, макс. | 0,5 A | |
| — при ламповой нагрузке, макс. | 5 W | |
| — при омической нагрузке, макс. | 0,5 A | |
| Длина провода | ||
| экранированные, макс. | 500 m | |
| неэкранированные, макс. | 150 m | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Диагностический светодиодный индикатор | ||
| для индикации состояния выходов | Да | |
| Индикатор состояния цифрового выхода (зеленый) | Да | |
| Гальваническая развязка | ||
| Гальваническая развязка цифровых выводов | ||
| между каналами, в блоках для | 1 | |
| между каналами и шиной на задней стенке | 500 В перем. тока | |
| Степень защиты и класс защиты | ||
| Степень защиты согласно EN 60529 | ||
| IP20 | Да | |
| Стандарты, допуски, сертификаты | ||
| Маркировка CE | Да | |
| Допуск CSA | Да | |
| Допуск UL | Да | |
| cULus | Да | |
| Допуск FM | Да | |
| RCM (ранее C-TICK) | Да | |
| Допуск для судостроения | ||
| Допуск для судостроения | Да | |
| Окружающие условия | ||
| Свободное падение | ||
| Макс. высота свободного падения | 0,3 m; пять раз, в упаковке к отправке | |
| Температура окружающей среды при эксплуатации | ||
| диапазон допустимых значений температуры | От -20 до +60 для горизонтального монтажа и от -20 до 50 для вертикального монтажа, влажность воздуха 95%, без конденсации | |
| мин. | -20 °C | |
| макс. | 60 °C | |
| Допустимое изменение температуры | от 5 °C до 55 °C, 3 °C/минута | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -40 °C | |
| макс. | 70 °C | |
| Давление воздуха согласно IEC 60068-2-13 | ||
| Хранение/транспортировка, мин. | 660 hPa | |
| Хранение/транспортировка, макс. | 1 080 hPa | |
| Относительная влажность воздуха | ||
| диапазон допустимых значений (без конденсации) при 25 °C | 95 % | |
| Соединения | ||
| Требуемый передний штекер | Да | |
| Механические свойства/материалы | ||
| Материал корпуса (спереди) | ||
| Пластиковый | Да | |
| Размеры | ||
| Ширина | 45 mm | |
| Высота | 100 mm | |
| Глубина | 75 mm | |
| Массы | ||
| Масса, прибл. | 180 g | |
| последнее изменение: | 30.06.2016 | |
