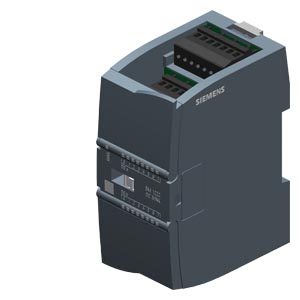

Siemens 6ES7222-1BH32-1XB0 система автоматизации

Name: Siemens 6ES7222-1BH32-1XB0 система автоматизации
Brand: Siemens
Price: 19939 RUB
Availability: InStock

SIMATIC S7-1200, модуль дискретных выходов SM 1222, 16 дискретных выходов (DO), =24 В, PNP (sink), транзисторные 0,5 А

Купить 6ES72221BH321XB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 19939 руб.

Информация по блокам питания Sitop для продукции Simatic, LOGO

Подробнее о семействе S7-1200

Технические характеристики 6ES72221BH321XB0

SIMATIC S7-1200, модуль дискретных выходов SM 1222, 16 дискретных выходов (DO), =24 В, PNP (sink), транзисторные 0,5 А

Общая информация

Обозначение типа продукта

SM 1222, DO 16x 24 В пост. тока/0,5 A, понижение

Напряжение питания

Допустимый диапазон, нижний предел (пост. ток)

20,4 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Входной ток

из шины на задней стойке 5 В пост. тока, макс.

140 mA

Рассеиваемая мощность

Нормальная рассеиваемая мощность

2,5 W

Цифровые выводы

Вид выходов

● по группам для

с вытекающим током

Да

Защита от короткого замыкания

Нет; предусматривается снаружи

Ограничение индуктивного напряжения отключения

Тип 45 В

Коммутационная способность выходов

● при омической нагрузке, макс.

0,5 A

● при ламповой нагрузке, макс.

5 W

Выходное напряжение

● Номинальное значение (пост. ток)

24 V

● для сигнала "0", макс.

L+ минус 0,75 В пост. тока с нагрузкой 10k

● для сигнала "1", мин.

0,5 V

Выходной ток

● для сигнала "1", номинальное значение

0,5 A

● для сигнала "0", ток покоя, макс.

75 µA

Задержка на выходе при омической нагрузке

● с "0" на "1", макс.

20 µs

● с "1" на "0", макс.

350 µs

Суммарный ток выходов (на узел)

горизонтальный настенный монтаж

— до 50 ℃, макс.

8 A; Ток на массу

Длина провода

● экранированные, макс.

500 m

● неэкранированные, макс.

150 m

Аварийные сигналы/диагностика/информация о состоянии

Аварийные сигналы

● Диагностический сигнал

Да

Диагностический светодиодный индикатор

● для индикации состояния выходов

Да

Гальваническая развязка

Гальваническая развязка цифровых выводов

● между каналами, в блоках для

● между каналами и шиной на задней стенке

500 В перем. тока

Степень защиты и класс защиты

Степень защиты IP

IP20

Стандарты, допуски, сертификаты

Маркировка CE

Да

Допуск CSA

Да

Допуск UL

Да

cULus

Да

Допуск FM

Да

RCM (ранее C-TICK)

Да

Допуск КС

Да

Допуск для судостроения

Да

Окружающие условия

Температура окружающей среды при эксплуатации

● мин.

-20 °C

● макс.

60 °C

● горизонтальный настенный монтаж, мин.

-20 °C

● горизонтальный настенный монтаж, макс.

60 °C

● вертикальный настенный монтаж, мин.

-20 °C

● вертикальный настенный монтаж, макс.

50 °C

● Допустимое изменение температуры

от 5 °C до 55 °C, 3 °C/минута

Температура окружающей среды при хранении/транспортировке

● мин.

-40 °C

● макс.

70 °C

Давление воздуха согласно IEC 60068-2-13

● Хранение/транспортировка, мин.

660 hPa

● Хранение/транспортировка, макс.

1 080 hPa

Относительная влажность воздуха

● Эксплуатация при 25 °C без конденсации, макс.

95 %

Техника соединений

Требуемый передний штекер

Да

Механические свойства/материалы

Материал корпуса (спереди)

● Пластиковый

Да

Размеры

Ширина

45 mm

Высота

100 mm

Глубина

75 mm

Массы

Масса, прибл.

220 g

Классификации

	Версия	Классификация
eClass	14	27-24-22-04
eClass	12	27-24-22-04
eClass	9.1	27-24-22-04
eClass	9	27-24-22-04
eClass	8	27-24-22-04
eClass	7.1	27-24-22-04
eClass	6	27-24-22-04
ETIM	10	EC001419
ETIM	9	EC001419
ETIM	8	EC001419
ETIM	7	EC001419
IDEA	4	3566
UNSPSC	15	32-15-17-05

Разрешения / Сертификаты

General Product Approval					EMV
China RoHS	Manufacturer Declaration	Miscellaneous
For use in hazardous locations					Maritime application
	FM		Miscellaneous	CCC-Ex
Maritime application
