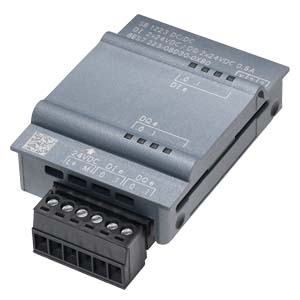

6ES7223-0BD30-0XB0 Программируемый контроллер
SIMATIC S7-1200, СИСТЕМНАЯ ПЛАТА ДИСКРЕТНОГО ВВОДА/ВЫВОДА SB 1223, 2 DI / 2 DO, 2 DI =24 В/2 DO =24 В
PLC 6ES7223-0BD30-0XB0 - это новое семейство микроконтроллеров Сименс для решения самых разных задач автоматизации малого уровня. Эти контроллеры имеют модульную конструкцию и универсальное назначение. Они способны работать в реальном масштабе времени, могут использоваться для построения относительно простых узлов локальной автоматики или узлов комплексных систем автоматического управления, поддерживающих интенсивный коммуникационный обмен данными через сети Industrial Ethernet/PROFINET, а также PtP (Point-to-Point) соединения. Программируемые контроллеры S7-1200 имеют компактные пластиковые корпуса со степенью защиты IP20, могут монтироваться на стандартную 35 мм профильную шину DIN или на монтажную плату и работают в диапазоне температур от 0 до +50 °C. Они способны обслуживать от 10 до 284 дискретных и от 2 до 51 аналогового канала ввода-вывода. При одинаковых с S7-200 конфигурациях ввода-вывода контроллер S7-1200 занимает на 35% меньший монтажный объем. К центральному процессору (CPU) программируемого контроллера S7-1200 могут быть подключены коммуникационные модули (CM); сигнальные модули (SM) и сигнальные платы (SB) ввода-вывода дискретных и аналоговых сигналов. Совместно с ними используются 4-канальный коммутатор Industrial Ethernet (CSM 1277) и модуль блока питания (PM 1207).
Функциональные особенности 6ES7223-0BD30-0XB0:
Все центральные процессоры обладают высокой производительностью и обеспечивают поддержку широкого набора функций:
- Программирование на языках LAD и FBD, исчерпывающий набор команд.
- Высокое быстродействие, время выполнения логической операции не превышает 0.1 мкс.
- Встроенная загружаемая память объемом до 2 Мбайт, расширяемая картой памяти емкостью до 24 Мбайт.
- Рабочая память емкостью до 50 Кбайт.
- Энергонезависимая память емкостью 2 Кбайт для необслуживаемого сохранения данных при перебоях в питании контроллера.
- Встроенные дискретные входы универсального назначения, позволяющие вводить потенциальные или импульсные сигналы.
- Встроенные аппаратные часы реального времени с запасом хода при перебоях в питании 240 часов.
- Встроенные скоростные счетчики с частотой следования входных сигналов до 100 кГц.
- Встроенные импульсные выходы с частотой следования импульсов до 100 кГц (только в CPU с транзисторными выходами).
- Поддержка функций ПИД регулирования.
- Поддержка функций управления перемещением в соответствии с требованиями стандарта PLCopen.
- Поддержка функций обновления операционной системы.
- Парольная защита программы пользователя.
- Свободно программируемые порты для обмена данными с другими устройствами на коммуникационных модулях CM 1241.
Информация по блокам питания Sitop для продукции Simatic, LOGO
Технические характеристики 6ES72230BD300XB0
| | SIMATIC S7-1200, DIGITAL I/O SB 1223, 2 DI / 2 DO, 2 DI 24V DC/2 DO 24V DC | |
| Напряжение питания | ||
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Входной ток | ||
| из шины на задней стойке 5 В пост. тока, тип. | 50 mA | |
| Выходное напряжение | ||
| Электропитание измерительных преобразователей | ||
| Макс. ток питания | 4 mA; на канал | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 1 W | |
| Цифровые входы | ||
| Число входов | 2; С втекающим током | |
| по группам для | 1 | |
| Входная характеристика по IEC 61131, тип 1 | Да | |
| Число одновременно включаемых входов | ||
| Все монтажные положения | ||
| — до 40 °C, макс. | 2 | |
| Входное напряжение | ||
| Вид входного напряжения | пост. ток | |
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "0" | от 0 до 5 В | |
| ля сигнала "1" | от +15 до +30 В | |
| Входной ток | ||
| для сигнала "0", макс. (допустимый ток покоя) | 1 mA | |
| для сигнала "1", тип. | 0,5 A | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| для стандартных входов | ||
| — параметрируемое | Да; 0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс и 12,8 мс, выбирается в 4 группах | |
| — с "0" на "1", макс. | 2 µs | |
| — с "1" на "0", макс. | 10 µs | |
| для входов аварийной сигнализации | ||
| — параметрируемое | Да | |
| для счетчиков/технологических функций | ||
| — параметрируемое | Да | |
| Длина провода | ||
| экранированные, макс. | 500 m | |
| неэкранированные, макс. | 300 m | |
| Цифровые выводы | ||
| Вид выходов | 2; полевой МОП-транзистор, электронный (с втекающим/вытекающим током) | |
| по группам для | 1 | |
| Защита от короткого замыкания | Нет | |
| Коммутационная способность выходов | ||
| при омической нагрузке, макс. | 0,5 A | |
| при ламповой нагрузке, макс. | 5 W | |
| Диапазон сопротивления нагрузке | ||
| верхний предел | 0,6 | |
| Выходное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "0", макс. | 0,1 V; с нагрузкой 10 кОм | |
| для сигнала "1", мин. | 20 V | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 0,5 A | |
| для сигнала "0", ток покоя, макс. | 10 µA | |
| Длина провода | ||
| экранированные, макс. | 500 m | |
| неэкранированные, макс. | 150 m | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Аварийные сигналы | Да | |
| Диагностические функции | Да | |
| Диагностический светодиодный индикатор | ||
| для индикации состояния входов | Да | |
| для индикации состояния выходов | Да | |
| Степень защиты и класс защиты | ||
| Степень защиты согласно EN 60529 | ||
| IP20 | Да | |
| Окружающие условия | ||
| Свободное падение | ||
| Макс. высота свободного падения | 0,3 m; пять раз, в упаковке к отправке | |
| Температура окружающей среды при эксплуатации | ||
| диапазон допустимых значений температуры | От 0 °C до 55 °C для горизонтального монтажа и от 0 °C до 45 °C для вертикального монтажа | |
| мин. | 0 °C | |
| макс. | 55 °C | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -40 °C | |
| макс. | 70 °C | |
| Давление воздуха согласно IEC 60068-2-13 | ||
| Хранение/транспортировка, мин. | 660 hPa | |
| Хранение/транспортировка, макс. | 1 080 hPa | |
| Относительная влажность воздуха | ||
| диапазон допустимых значений (без конденсации) при 25 °C | 95 % | |
| Механические свойства/материалы | ||
| Материал корпуса (спереди) | ||
| Пластиковый | Да | |
| Размеры | ||
| Ширина | 38 mm | |
| Высота | 62 mm | |
| Глубина | 21 mm | |
| Массы | ||
| Масса, прибл. | 40 g | |
| последнее изменение: | 20.06.2016 | |
