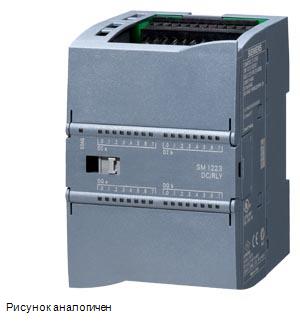

Siemens 6ES7223-1PL32-0XB0 система автоматизации

Name: Siemens 6ES7223-1PL32-0XB0 система автоматизации
Brand: Siemens
Price: 27061 RUB
Availability: InStock

SIMATIC S7-1200, МОДУЛЬ ДИСКРЕТНОГО ВВОДА-ВЫВОДА SM 1223, 16DI / 16DO, 16DI =24 В, ВХОДЫ SINK/SOURCE, 16DO, РЕЛЕЙНЫЕ ВЫХОДЫ 2 A

Купить 6ES72231PL320XB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 27061 руб.

Информация по блокам питания Sitop для продукции Simatic, LOGO

Подробнее о семействе S7-1200

Технические характеристики 6ES72231PL320XB0

SIMATIC S7-1200, Digital I/O SM 1223, 16 DI/16 DO, 16 DI 24 V DC, Sink/Source, 16 DO, relay 2 A

Общая информация

Обозначение типа продукта

SM 1223 DI 16 x 24 В пост. тока, DQ 16 x реле

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

20,4 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Входной ток

из шины на задней стойке 5 В пост. тока, макс.

180 mA

Цифровые входы

● из источника напряжения нагрузки L+ (без нагрузки), макс.

4 мА/вход 11 мА/реле

Выходное напряжение

Электропитание измерительных преобразователей

● есть

Да

Рассеиваемая мощность

Нормальная рассеиваемая мощность

10 W

Цифровые входы

Число входов

● по группам для

Входная характеристика по IEC 61131, тип 1

Да

Число одновременно включаемых входов

Все монтажные положения

— до 40 °C, макс.

горизонтальный настенный монтаж

— до 40 °C, макс.

— до 50 ℃, макс.

вертикальный настенный монтаж

— до 40 °C, макс.

Входное напряжение

● Номинальное значение (пост. ток)

24 V

● для сигнала "0"

5 В пост. тока при 1 мА

● для сигнала "1"

15 В пост. тока при 2,5 мА

Входной ток

● для сигнала "0", макс. (допустимый ток покоя)

1 mA

● для сигнала "1", мин.

2,5 mA

● для сигнала "1", тип.

4 mA

Задержка на входе (при номинальном значении входного напряжения)

для стандартных входов

— параметрируемое

Да; 0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс и 12,8 мс, выбирается в 4 группах

для входов аварийной сигнализации

— параметрируемое

Да

Длина провода

● экранированные, макс.

500 m

● неэкранированные, макс.

300 m

Цифровые выводы

Вид выходов

● по группам для

Защита от короткого замыкания

Нет; предусматривается снаружи

Коммутационная способность выходов

● при омической нагрузке, макс.

2 A

● при ламповой нагрузке, макс.

30 Вт при пост. токе, 200 Вт при перем. токе

Выходное напряжение

● Номинальное значение (пост. ток)

от 5 до 30 В пост. тока

● Номинальное значение (перем. ток)

от 5 до 250 В перем. тока

Выходной ток

● для сигнала "1", номинальное значение

2 A

● для сигнала "1", диапазон допустимых значений, макс.

2 A

Задержка на выходе при омической нагрузке

● с "0" на "1", макс.

10 ms

● с "1" на "0", макс.

10 ms

Суммарный ток выходов (на узел)

горизонтальный настенный монтаж

— до 50 ℃, макс.

8 A; Ток на массу

Релейные выходы

● Число релейных выходов

● Номинальное напряжение питания на катушке реле L+ (пост. ток)

24 V

● Макс. число коммутационных циклов

механический 10 млн, при номинальном напряжении нагрузки 100 000

Коммутационная способность контактов

— при индуктивной нагрузке, макс.

2 A

— при ламповой нагрузке, макс.

30 Вт при пост. токе, 200 Вт при перем. токе

— при омической нагрузке, макс.

2 A

Длина провода

● экранированные, макс.

500 m

● неэкранированные, макс.

150 m

Аварийные сигналы/диагностика/информация о состоянии

Аварийные сигналы

● Диагностический сигнал

Да

Диагностический светодиодный индикатор

● для индикации состояния входов

Да

● для индикации состояния выходов

Да

Гальваническая развязка

Гальваническая развязка цифровых вводов

● между каналами, в блоках для

Гальваническая развязка цифровых выводов

● между каналами

Реле

● между каналами, в блоках для

● между каналами и шиной на задней стенке

1 500 В перем. тока в течение 1 минуты

Допустимая разность потенциалов

между различными цепями

750 В перем. тока в течение 1 минуты

Степень защиты и класс защиты

Степень защиты IP

IP20

Стандарты, допуски, сертификаты

Маркировка CE

Да

Допуск CSA

Да

Допуск UL

Да

cULus

Да

Допуск FM

Да

RCM (ранее C-TICK)

Да

Допуск КС

Да

Допуск для судостроения

Да

Воздействие на окружающую среду

● экологическая декларация изделия

Да

Потенциал парникового эффекта

— потенциал парникового эффекта (общий) [экв. CO2]

123 kg

— потенциал парникового эффекта (в процессе производства) [экв. CO2]

12,1 kg

— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]

111 kg

— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]

-0,434 kg

Окружающие условия

Свободное падение

● Макс. высота свободного падения

0,3 m; пять раз, в упаковке к отправке

Температура окружающей среды при эксплуатации

● мин.

-20 °C

● макс.

60 °C; Кол-во одновременно включенных выходов: 8 (без смежных точек) при 60 °C горизонт. или 50 °C вертикал., 16 при 55 °C горизонт. или 45 °C вертикал.

● горизонтальный настенный монтаж, мин.

-20 °C

● горизонтальный настенный монтаж, макс.

60 °C

● вертикальный настенный монтаж, мин.

-20 °C

● вертикальный настенный монтаж, макс.

50 °C

● Допустимое изменение температуры

от 5 °C до 55 °C, 3 °C/минута

Температура окружающей среды при хранении/транспортировке

● мин.

-40 °C

● макс.

70 °C

Давление воздуха согласно IEC 60068-2-13

● Хранение/транспортировка, мин.

660 hPa

● Хранение/транспортировка, макс.

1 080 hPa

Относительная влажность воздуха

● Эксплуатация при 25 °C без конденсации, макс.

95 %

Техника соединений

Требуемый передний штекер

Да

Механические свойства/материалы

Материал корпуса (спереди)

● Пластиковый

Да

Размеры

Ширина

70 mm

Высота

100 mm

Глубина

75 mm

Массы

Масса, прибл.

350 g

Классификации

	Версия	Классификация
eClass	14	27-24-22-04
eClass	12	27-24-22-04
eClass	9.1	27-24-22-04
eClass	9	27-24-22-04
eClass	8	27-24-22-04
eClass	7.1	27-24-22-04
eClass	6	27-24-22-04
ETIM	10	EC001419
ETIM	9	EC001419
ETIM	8	EC001419
ETIM	7	EC001419
IDEA	4	3566
UNSPSC	15	32-15-17-05
