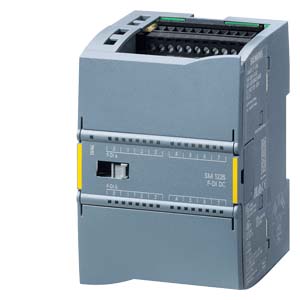

SIMATIC S7-1200, ОТКАЗОБЕЗОПАСНЫЙ МОДУЛЬ ДИСКРЕТНОГО ВВОДА, SM 1226, F-DI 16, =24 В, PROFISAFE, ШИРИНОЙ 75 ММ, УРОВЕНЬ БЕЗОПАСНОСТИ ДО PL E (ISO 13849-1)/ ДО SIL3 (IEC 61508) ВКЛЮЧИТЕЛЬНО
PLC 6ES7226-6BA32-0XB0 - это новое семейство микроконтроллеров Сименс для решения самых разных задач автоматизации малого уровня. Эти контроллеры имеют модульную конструкцию и универсальное назначение. Они способны работать в реальном масштабе времени, могут использоваться для построения относительно простых узлов локальной автоматики или узлов комплексных систем автоматического управления, поддерживающих интенсивный коммуникационный обмен данными через сети Industrial Ethernet/PROFINET, а также PtP (Point-to-Point) соединения. Программируемые контроллеры S7-1200 имеют компактные пластиковые корпуса со степенью защиты IP20, могут монтироваться на стандартную 35 мм профильную шину DIN или на монтажную плату и работают в диапазоне температур от 0 до +50 °C. Они способны обслуживать от 10 до 284 дискретных и от 2 до 51 аналогового канала ввода-вывода. При одинаковых с S7-200 конфигурациях ввода-вывода контроллер S7-1200 занимает на 35% меньший монтажный объем. К центральному процессору (CPU) программируемого контроллера S7-1200 могут быть подключены коммуникационные модули (CM); сигнальные модули (SM) и сигнальные платы (SB) ввода-вывода дискретных и аналоговых сигналов. Совместно с ними используются 4-канальный коммутатор Industrial Ethernet (CSM 1277) и модуль блока питания (PM 1207).
Все центральные процессоры обладают высокой производительностью и обеспечивают поддержку широкого набора функций:
Информация по блокам питания Sitop для продукции Simatic, LOGO
| | SIMATIC S7-1200, DIGITAL INPUT, SM 1226, F-DI 16X 24VDC, PROFISAFE, 70 MM WIDTH, UP TO PL E (ISO 13849-1)/ UP TO SIL3 (IEC 61508) | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | ||
| 24 В пост. тока | Да | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Входной ток | ||
| из шины на задней стойке 5 В пост. тока, макс. | 155 mA; Потребляемый ток (шина SM, 5 В постоянного тока): 155 мА | |
| Цифровые входы | ||
| из источника напряжения нагрузки L+ (без нагрузки), макс. | 130 mA; 130 мА + 6 мА / входной использован + любой Vs1/Vs2 ток использован | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 7 W | |
| Цифровые входы | ||
| Число входов | 16; 16 (1oo1) или 8 (1oo2); примечание: Вы можете индивидуально присваивать каждую пару входов "a.x" и "b.x" как одиночный канал (1oo2) или как 2 отдельных канала (1oo1). | |
| Число одновременно включаемых входов | ||
| горизонтальное монтажное положение | ||
| — до 50 , макс. | 16; 16 входов при 55 °C горизонтальные | |
| вертикальное монтажное положение | ||
| — до 40 °C, макс. | 16; 16 входов при 45 °C вертикальные | |
| Входное напряжение | ||
| Вид входного напряжения | пост. ток | |
| для сигнала "0" | от -30 до +5 В пост. тока | |
| для сигнала "1" | от 15 до 30 В пост. тока | |
| Входной ток | ||
| для сигнала "0", макс. (допустимый ток покоя) | 0,5 mA | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| для стандартных входов | ||
| — параметрируемое | Да; 0,8 / 1,6 / 3,2 / 6,4 / 12,8 мс | |
| Длина провода | ||
| экранированные, макс. | 200 m; Не экранировано при времени входного фильтра от 1,6 мс до 12,6 мс (с задержкой на входе в 0,8 мс, экранированные кабели должны использоваться для цифровых входов и питания датчика) | |
| неэкранированные, макс. | 200 m; Экранировано при времени входного фильтра от 0,8 мс до 12,6 мс (с задержкой на входе в 0,8 мс, экранированные кабели должны использоваться для цифровых входов и питания датчика) | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностический светодиодный индикатор | ||
| для индикации состояния входов | Да | |
| Стандарты, допуски, сертификаты | ||
| Маркировка CE | Да | |
| cULus | Да | |
| Допуск FM | Да | |
| Максимально достижимый класс безопасности в безопасном режиме | ||
| Уровень полноты безопасности согласно IEC 61508 | SIL 2 (одноканальный), SIL 3 (двухканальный) | |
| Окружающие условия | ||
| Свободное падение | ||
| Макс. высота свободного падения | 0,3 m; пять раз, в упаковке к отправке | |
| Температура окружающей среды при эксплуатации | ||
| мин. | 0 °C | |
| макс. | 55 °C | |
| Допустимое изменение температуры | от 5 °C до 55 °C, 3 °C/минута | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -40 °C | |
| макс. | 70 °C | |
| Давление воздуха согласно IEC 60068-2-13 | ||
| Хранение/транспортировка, мин. | 660 hPa | |
| Хранение/транспортировка, макс. | 1 080 hPa | |
| Относительная влажность воздуха | ||
| диапазон допустимых значений (без конденсации) при 25 °C | 95 % | |
| Механические свойства/материалы | ||
| Материал корпуса (спереди) | ||
| Пластиковый | Да | |
| Размеры | ||
| Ширина | 70 mm | |
| Высота | 100 mm | |
| Глубина | 75 mm | |
| Массы | ||
| Масса, прибл. | 250 g | |
| последнее изменение: | 20.06.2016 | |
