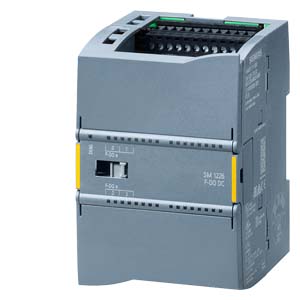

6ES7226-6DA32-0XB0 Программируемый контроллер
SIMATIC S7-1200, ОТКАЗОБЕЗОПАСНЫЙ МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА, SM 1226, F-DQ 4, =24 В/2 А, PROFISAFE, ШИРИНОЙ 75 ММ, УРОВЕНЬ БЕЗОПАСНОСТИ ДО PL E (ISO 13849-1)/ ДО SIL3 (IEC 61508) ВКЛЮЧИТЕЛЬНО
PLC 6ES7226-6DA32-0XB0 - это новое семейство микроконтроллеров Сименс для решения самых разных задач автоматизации малого уровня. Эти контроллеры имеют модульную конструкцию и универсальное назначение. Они способны работать в реальном масштабе времени, могут использоваться для построения относительно простых узлов локальной автоматики или узлов комплексных систем автоматического управления, поддерживающих интенсивный коммуникационный обмен данными через сети Industrial Ethernet/PROFINET, а также PtP (Point-to-Point) соединения. Программируемые контроллеры S7-1200 имеют компактные пластиковые корпуса со степенью защиты IP20, могут монтироваться на стандартную 35 мм профильную шину DIN или на монтажную плату и работают в диапазоне температур от 0 до +50 °C. Они способны обслуживать от 10 до 284 дискретных и от 2 до 51 аналогового канала ввода-вывода. При одинаковых с S7-200 конфигурациях ввода-вывода контроллер S7-1200 занимает на 35% меньший монтажный объем. К центральному процессору (CPU) программируемого контроллера S7-1200 могут быть подключены коммуникационные модули (CM); сигнальные модули (SM) и сигнальные платы (SB) ввода-вывода дискретных и аналоговых сигналов. Совместно с ними используются 4-канальный коммутатор Industrial Ethernet (CSM 1277) и модуль блока питания (PM 1207).
Функциональные особенности 6ES7226-6DA32-0XB0:
Все центральные процессоры обладают высокой производительностью и обеспечивают поддержку широкого набора функций:
- Программирование на языках LAD и FBD, исчерпывающий набор команд.
- Высокое быстродействие, время выполнения логической операции не превышает 0.1 мкс.
- Встроенная загружаемая память объемом до 2 Мбайт, расширяемая картой памяти емкостью до 24 Мбайт.
- Рабочая память емкостью до 50 Кбайт.
- Энергонезависимая память емкостью 2 Кбайт для необслуживаемого сохранения данных при перебоях в питании контроллера.
- Встроенные дискретные входы универсального назначения, позволяющие вводить потенциальные или импульсные сигналы.
- Встроенные аппаратные часы реального времени с запасом хода при перебоях в питании 240 часов.
- Встроенные скоростные счетчики с частотой следования входных сигналов до 100 кГц.
- Встроенные импульсные выходы с частотой следования импульсов до 100 кГц (только в CPU с транзисторными выходами).
- Поддержка функций ПИД регулирования.
- Поддержка функций управления перемещением в соответствии с требованиями стандарта PLCopen.
- Поддержка функций обновления операционной системы.
- Парольная защита программы пользователя.
- Свободно программируемые порты для обмена данными с другими устройствами на коммуникационных модулях CM 1241.
Информация по блокам питания Sitop для продукции Simatic, LOGO
Технические характеристики 6ES72266DA320XB0
| | SIMATIC S7-1200, DIGITAL OUTPUT SM 1226, F-DQ 4X 24VDC 2A, PROFISAFE, 70 MM WIDTH, UP TO PL E (ISO 13849-1)/ UP TO SIL3 (IEC 61508) | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | ||
| 24 В пост. тока | Да | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Входной ток | ||
| из шины на задней стойке 5 В пост. тока, макс. | 125 mA | |
| Цифровые выходы | ||
| из источника напряжения нагрузки L+, макс. | 170 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 8 W | |
| Цифровые выводы | ||
| Вид выходов | 4 | |
| по группам для | 1 | |
| Защита от короткого замыкания | Да | |
| Коммутационная способность выходов | ||
| при омической нагрузке, макс. | 30 Гц | |
| при ламповой нагрузке, макс. | 10 Гц | |
| Выходное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 2 A | |
| для сигнала "1", диапазон допустимых значений, макс. | 10 мА до 2,4 А | |
| для сигнала "0", ток покоя, макс. | Выключатель нагрузки: 0,5 мА, максимум; масса-выключатель нагрузки: 0,5 мА, максимум | |
| Длина провода | ||
| экранированные, макс. | 200 m | |
| неэкранированные, макс. | 200 m | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностический светодиодный индикатор | ||
| для индикации состояния выходов | Да | |
| Стандарты, допуски, сертификаты | ||
| Маркировка CE | Да | |
| cULus | Да | |
| Допуск FM | Да | |
| Максимально достижимый класс безопасности в безопасном режиме | ||
| Уровень полноты безопасности согласно IEC 61508 | SIL 3 | |
| Окружающие условия | ||
| Свободное падение | ||
| Макс. высота свободного падения | 0,3 m; пять раз, в упаковке к отправке | |
| Температура окружающей среды при эксплуатации | ||
| мин. | 0 °C | |
| макс. | 55 °C | |
| Допустимое изменение температуры | от 5 °C до 55 °C, 3 °C/минута | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -40 °C | |
| макс. | 70 °C | |
| Давление воздуха согласно IEC 60068-2-13 | ||
| Хранение/транспортировка, мин. | 660 hPa | |
| Хранение/транспортировка, макс. | 1 080 hPa | |
| Относительная влажность воздуха | ||
| диапазон допустимых значений (без конденсации) при 25 °C | 95 % | |
| Механические свойства/материалы | ||
| Материал корпуса (спереди) | ||
| Пластиковый | Да | |
| Размеры | ||
| Ширина | 70 mm | |
| Высота | 100 mm | |
| Глубина | 75 mm | |
| Массы | ||
| Масса, прибл. | 270 g | |
| последнее изменение: | 20.06.2016 | |
