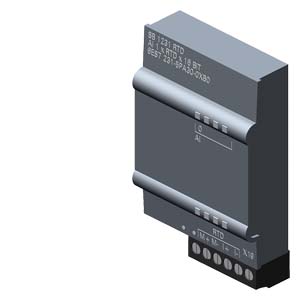

Siemens 6ES7231-5PA30-0XB0 система автоматизации

Name: Siemens 6ES7231-5PA30-0XB0 система автоматизации
Brand: Siemens
Price: 13269 RUB
Availability: InStock

SIMATIC S7-1200, СИСТЕМНАЯ ПЛАТА ТЕРМОСОПРОТИВЛЕНИЯ SB 1231 RTD, 1 АНАЛОГОВЫЙ ВХОД (ТЕРМОСОПРОТИВЛЕНИЕ), 1-КАНАЛЬНАЯ, PT 100 И PT1000

Купить 6ES72315PA300XB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 13269 руб.

Информация по блокам питания Sitop для продукции Simatic, LOGO

Подробнее о семействе S7-1200

Технические характеристики 6ES72315PA300XB0

SIMATIC S7-1200, Analog input, SB 1231RTD, 1 AI RTD, Pt100 and Pt1000

Общая информация

Обозначение типа продукта

SB 1231, AI 1 x 16 разряд. RTD

Напряжение питания

Номинальное значение (пост. ток)

24 V

Входной ток

Потребление тока, тип.

5 mA

из шины на задней стойке 5 В пост. тока, тип.

20 mA

Рассеиваемая мощность

Нормальная рассеиваемая мощность

0,5 W

Аналоговые вводы

Число аналоговых входов

1; Резистивный термометр

Макс. допустимое входное напряжение для токового входа (предел разрушения)

±35 В

техническую единицу измерения температуры можно задать

градусов Цельсия/градусов Фаренгейта

Входные диапазоны

● Напряжение

Да

● Ток

Нет

● Термоэлемент

Нет

● Резистивный термометр

Да; платина (Pt)

● Сопротивление

Да; 150 Ом, 300 Ом, 600 Ом

Входные диапазоны (номинальные значения), напряжения

● от -80 до +80 мВ

— Сопротивление на входе (от -80 до 80 мВ)

≥10 МОм

Диапазоны входных параметров (номинальные значения), термометр сопротивления

● Pt 100

Да

— Сопротивление на входе (Pt 100)

100 Ω

● Pt 1000

Да

— Сопротивление на входе (Pt 1000)

1 000 Ω

● Pt 200

Да

— Сопротивление на входе (Pt 200)

200 Ω

● Pt 500

Да

— Сопротивление на входе (Pt 500)

500 Ω

Диапазоны входных параметров (номинальные значения), сопротивления

● от 0 до 150 Ом

Да

● от 0 до 300 Ом

Да

● от 0 до 600 Ом

Да

Термоэлемент (TC)

Температурная компенсация

— параметрируемое

Нет

Аналоговые выводы

Число аналоговых выходов

Длина провода

● экранированные, макс.

100 m; экранировано, витая пара

Формирование аналоговой величины для входов

Принцип измерения

встроен.

Время интегрирования и преобразования/разрешение на канал

● Макс. разрешение с диапазоном перегрузки (бит со знаком)

15 bit; + знак

● Настраиваемое время интегрирования

Нет

● Подавление напряжения помех для частоты помех f1 в Гц

85 дБ при 10 / 50 / 60 / 400 Гц

Погрешности/точность

Погрешность температуры (относительно диапазона входных параметров) (+/-)

Весь диапазон измерений от 25 °C ±0,1 %, до 55 °C ±0,2 %

Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-)

0,05 %

Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех

● Мин. синфазные помехи

120 dB

Аварийные сигналы/диагностика/информация о состоянии

Аварийные сигналы

Да

Диагностическая функция

Да; считываемые

Аварийные сигналы

● Диагностический сигнал

Да

Диагностика

● Обрыв провода

Да

Диагностический светодиодный индикатор

● для индикации состояния входов

Да

● для обслуживания

Да

Стандарты, допуски, сертификаты

Маркировка CE

Да

Допуск CSA

Да

Допуск UL

Да

cULus

Да

Допуск FM

Да

RCM (ранее C-TICK)

Да

Допуск КС

Да

Допуск для судостроения

Да

Окружающие условия

Свободное падение

● Макс. высота свободного падения

0,3 m; пять раз, в упаковке к отправке

Температура окружающей среды при эксплуатации

● мин.

-20 °C

● макс.

60 °C

● горизонтальный настенный монтаж, мин.

-20 °C

● горизонтальный настенный монтаж, макс.

60 °C

● вертикальный настенный монтаж, мин.

-20 °C

● вертикальный настенный монтаж, макс.

50 °C

Температура окружающей среды при хранении/транспортировке

● мин.

-40 °C

● макс.

70 °C

Давление воздуха согласно IEC 60068-2-13

● Эксплуатация. мин.

795 hPa

● Эксплуатация, макс.

1 080 hPa

● Хранение/транспортировка, мин.

660 hPa

● Хранение/транспортировка, макс.

1 080 hPa

Относительная влажность воздуха

● Эксплуатация при 25 °C без конденсации, макс.

95 %

Концентрация вредных веществ

● SO2 при отн. влажности < 60% без конденсации

S02: < 0,5 имп/мин; H2S: < 0,1 имп/мин; относительная влажность < 60 % без конденсации

Техника соединений

Требуемый передний штекер

Да

Механические свойства/материалы

Материал корпуса (спереди)

● Пластиковый

Да

Размеры

Ширина

38 mm

Высота

62 mm

Глубина

21 mm

Массы

Масса, прибл.

35 g

Классификации

	Версия	Классификация
eClass	14	27-24-22-01
eClass	12	27-24-22-01
eClass	9.1	27-24-22-01
eClass	9	27-24-22-01
eClass	8	27-24-22-01
eClass	7.1	27-24-22-01
eClass	6	27-24-22-01
ETIM	10	EC001420
ETIM	9	EC001420
ETIM	8	EC001420
ETIM	7	EC001420
IDEA	4	3562
UNSPSC	15	32-15-17-05

Разрешения / Сертификаты

General Product Approval

EMV	Test Certificates		Maritime application
	Type Test Certificates/Test Report	Special Test Certificate
Maritime application				other
				Confirmation
other	Railway	Environment
Miscellaneous	Special Test Certificate		Environmental Confirmations
