6ES7232-4HA30-0XB0 Программируемый контроллер

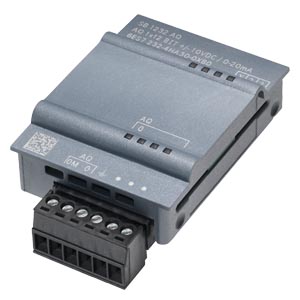

SIMATIC S7-1200, ПЛАТА АНАЛОГОВОГО ВЫВОДА SB 1232, 1 AO, +/-10 В (12 БИТ) ИЛИ 0 - 20 MA (11 БИТ)
PLC 6ES7232-4HA30-0XB0 - это новое семейство микроконтроллеров Сименс для решения самых разных задач автоматизации малого уровня. Эти контроллеры имеют модульную конструкцию и универсальное назначение. Они способны работать в реальном масштабе времени, могут использоваться для построения относительно простых узлов локальной автоматики или узлов комплексных систем автоматического управления, поддерживающих интенсивный коммуникационный обмен данными через сети Industrial Ethernet/PROFINET, а также PtP (Point-to-Point) соединения. Программируемые контроллеры S7-1200 имеют компактные пластиковые корпуса со степенью защиты IP20, могут монтироваться на стандартную 35 мм профильную шину DIN или на монтажную плату и работают в диапазоне температур от 0 до +50 °C. Они способны обслуживать от 10 до 284 дискретных и от 2 до 51 аналогового канала ввода-вывода. При одинаковых с S7-200 конфигурациях ввода-вывода контроллер S7-1200 занимает на 35% меньший монтажный объем. К центральному процессору (CPU) программируемого контроллера S7-1200 могут быть подключены коммуникационные модули (CM); сигнальные модули (SM) и сигнальные платы (SB) ввода-вывода дискретных и аналоговых сигналов. Совместно с ними используются 4-канальный коммутатор Industrial Ethernet (CSM 1277) и модуль блока питания (PM 1207).
Функциональные особенности 6ES7232-4HA30-0XB0:
Все центральные процессоры обладают высокой производительностью и обеспечивают поддержку широкого набора функций:
- Программирование на языках LAD и FBD, исчерпывающий набор команд.
- Высокое быстродействие, время выполнения логической операции не превышает 0.1 мкс.
- Встроенная загружаемая память объемом до 2 Мбайт, расширяемая картой памяти емкостью до 24 Мбайт.
- Рабочая память емкостью до 50 Кбайт.
- Энергонезависимая память емкостью 2 Кбайт для необслуживаемого сохранения данных при перебоях в питании контроллера.
- Встроенные дискретные входы универсального назначения, позволяющие вводить потенциальные или импульсные сигналы.
- Встроенные аппаратные часы реального времени с запасом хода при перебоях в питании 240 часов.
- Встроенные скоростные счетчики с частотой следования входных сигналов до 100 кГц.
- Встроенные импульсные выходы с частотой следования импульсов до 100 кГц (только в CPU с транзисторными выходами).
- Поддержка функций ПИД регулирования.
- Поддержка функций управления перемещением в соответствии с требованиями стандарта PLCopen.
- Поддержка функций обновления операционной системы.
- Парольная защита программы пользователя.
- Свободно программируемые порты для обмена данными с другими устройствами на коммуникационных модулях CM 1241.
Информация по блокам питания Sitop для продукции Simatic, LOGO
Технические характеристики 6ES72324HA300XB0
| | SIMATIC S7-1200, ANALOG OUTPUT SB 1232, 1 AO, +/- 10VDC (12 BIT RES.) OR 0 - 20 MA (11 BIT RES) | |
| Входной ток | ||
| из шины на задней стойке 5 В пост. тока, тип. | 15 mA | |
| Выходное напряжение | ||
| Электропитание измерительных преобразователей | ||
| Макс. ток питания | 25 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 1,5 W | |
| Аналоговые вводы | ||
| Число аналоговых входов | 0 | |
| Аналоговые выводы | ||
| Число аналоговых выходов | 1 | |
| Макс. время цикла (все каналы) | Напряжение: 300 мкСм (R), 750 мкСм (1 мкФ) Ток: 600 мкСм (1 мГн), 2 мс (10 мГн) | |
| Диапазоны выходных параметров, напряжение | ||
| от -10 до +10 В | Да | |
| Диапазоны выходных параметров, ток | ||
| от 0 до 20 мА | Да | |
| Сопротивление нагрузки (в номинальном диапазоне выхода) | ||
| при выходных напряжениях мин. | 1 000 | |
| при выходных токах, макс. | 600 | |
| Длина провода | ||
| экранированные, макс. | 10 m; экранировано, витая пара | |
| Формирование аналоговой величины | Принцип измерения | Дифференциальные |
| Время интегрирования и преобразования/разрешение на канал | ||
| Разрешение (включая диапазон перегрузки) | U/12 бит, I/11 бит | |
| Выравнивание результатов измерений | ||
| параметрируемое | Да | |
| Погрешности/точность | ||
| Погрешность температуры (относительно диапазона выходных параметров) (+/-) | От 25 °C ±0,5 %, до 55 °C ±1 % | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Аварийные сигналы | Да | |
| Диагностические функции | Да | |
| Диагностический светодиодный индикатор | ||
| для индикации состояния выходов | Да | |
| Степень защиты и класс защиты | ||
| Степень защиты согласно EN 60529 | ||
| IP20 | Да | |
| Стандарты, допуски, сертификаты | ||
| Маркировка CE | Да | |
| Допуск CSA | Да | |
| Допуск FM | Да | |
| RCM (ранее C-TICK) | Да | |
| Окружающие условия | ||
| Свободное падение | ||
| Макс. высота свободного падения | 0,3 m; пять раз, в упаковке к отправке | |
| Температура окружающей среды при эксплуатации | ||
| диапазон допустимых значений температуры | От 0 °C до 55 °C для горизонтального монтажа и от 0 °C до 45 °C для вертикального монтажа | |
| мин. | 0 °C | |
| макс. | 55 °C | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -40 °C | |
| макс. | 70 °C | |
| Давление воздуха согласно IEC 60068-2-13 | ||
| Хранение/транспортировка, мин. | 660 hPa | |
| Хранение/транспортировка, макс. | 1 080 hPa | |
| Относительная влажность воздуха | ||
| диапазон допустимых значений (без конденсации) при 25 °C | 95 % | |
| Расширенные условия окружающей среды | ||
| Концентрация вредных веществ | ||
| — SO2 при отн. влажности < 60% без конденсации | S02: < 0,5 имп/мин; H2S: < 0,1 имп/мин; относительная влажность < 60% без конденсации | |
| Механические свойства/материалы | ||
| Материал корпуса (спереди) | ||
| Пластиковый | Да | |
| Размеры | ||
| Ширина | 38 mm | |
| Высота | 62 mm | |
| Глубина | 21 mm | |
| Массы | ||
| Масса, прибл. | 40 g | |
| последнее изменение:/td> | 20.06.2016 | |
