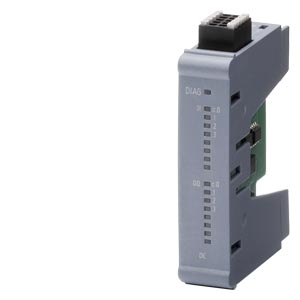

Siemens 6ES7233-4HD50-0XB0 система автоматизации

Name: Siemens 6ES7233-4HD50-0XB0 система автоматизации
Brand: Siemens
Price: 12725 RUB
Availability: InStock

SIMATIC Модуль S7-1200 G2: SB 1233 analog I/O, 2 AI/2 AO inputs: 2 x AI 14 bit ADC (+/-10 V, +/-5 V, +/-2.5 V or 0-20 mA/4-20 mA) outputs: 2 x AQ 14 bit DAC (+/-10 V, 0-20 mA or 4-20 mA)

Купить 6ES72334HD500XB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 12725 руб.

Информация по блокам питания Sitop для продукции Simatic, LOGO

Подробнее о семействе S7-1200

Технические характеристики 6ES72334HD500XB0

SIMATIC S7-1200 G2: SB 1233 analog I/O, 2 AI/2 AO inputs: 2 x AI 14 bit ADC (+/-10 V, +/-5 V, +/-2.5 V or 0-20 mA/4-20 mA) outputs: 2 x AQ 14 bit DAC (+/-10 V, 0-20 mA or 4-20 mA)

Общая информация

Обозначение типа продукта

SB 1233, AI 2x 14 bit/AO 2x 14 bit

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

20,4 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Входной ток

Потребление тока, тип.

25 mA

из шины на задней стойке 5 В пост. тока, тип.

29 mA

Рассеиваемая мощность

Нормальная рассеиваемая мощность

2 W

Аналоговые вводы

Число аналоговых входов

2; Дифференциальные входы тока или напряжения

Макс. допустимое входное напряжение для входа напряжения (предел разрушения)

35 V

Макс. допустимый входной ток для токового входа (предел разрушения)

40 mA

Макс. время цикла (все каналы)

0,625 ms; при подавлении 400 Гц

Входные диапазоны

● Напряжение

Да; ±10 В, ±5 В, ±2,5 В

● Ток

Да; от 4 до 20 мА, от 0 до 20 мА

Входные диапазоны (номинальные значения), напряжения

● от -10 до +10 В

Да

— Сопротивление на входе (от -10 до 10 В)

≥1 МОм

● от -2,5 до +2,5 В

Да

— Сопротивление на входе (от -2,5 до 2,5 В)

≥1 МОм

● от -5 до +5 В

Да

— Сопротивление на входе (от -5 до +5 В)

≥1 МОм

Диапазоны входных параметров (номинальные значения), ток

● от 0 до 20 мА

Да

— Сопротивление на входе (от 0 до 20 мА)

< 290 Ом, > 270 Ом

● от 4 мА до 20 мA

Да

— Входное сопротивление (от 4 мА до 20 мA)

< 290 Ом, > 270 Ом

Длина провода

● экранированные, макс.

100 m; экранировано, витая пара

Аналоговые выводы

Число аналоговых выходов

2; Ток или напряжение

Диапазоны выходных параметров, напряжение

● от -10 до +10 В

Да

Диапазоны выходных параметров, ток

● от 0 до 20 мА

Да

● от 4 мА до 20 мA

Да

Сопротивление нагрузки (в номинальном диапазоне выхода)

● при выходных напряжениях мин.

1 000 Ω

● при выходных токах, макс.

600 Ω

Длина провода

● экранированные, макс.

100 m; экранировано, витая пара

Формирование аналоговой величины для входов

Принцип измерения

Дифференциальные

Время интегрирования и преобразования/разрешение на канал

● Макс. разрешение с диапазоном перегрузки (бит со знаком)

13 bit; + знак

● Настраиваемое время интегрирования

Да

● Подавление напряжения помех для частоты помех f1 в Гц

40 дБ, пост. ток, до 60 Гц

Выравнивание результатов измерений

● параметрируемое

Да

● Ступень: без ступени

Да

● Ступень: слабая

Да

● Ступень: средняя

Да

● Ступень: сильная

Да

Формирование аналоговой величины для выходов

Время интегрирования и преобразования/разрешение на канал

● Макс. разрешение с диапазоном перегрузки (бит со знаком)

14 bit; Напряжение: 14 бит, Ток: 13 бит

Погрешности/точность

Погрешность температуры (относительно диапазона входных параметров) (+/-)

25 °C ±0,1 % / -20 ... 60 °C ±0,2 % от отклонения полной шкалы

Погрешность температуры (относительно диапазона выходных параметров) (+/-)

25 °C ±0,3 % / -20 ... 60 °C ±0,6 % от отклонения полной шкалы

Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)

● Напряжение относительно диапазона входных параметров, (+/-)

0,1 %

● Ток относительно диапазона входных параметров, (+/-)

0,1 %

● Напряжение относительно диапазона выходных параметров, (+/-)

0,3 %

● Ток относительно диапазона выходных параметров, (+/-)

0,3 %

Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех

● Макс. синфазное напряжение

2 V

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да

Аварийные сигналы

● Диагностический сигнал

Да

Диагностика

● Контроль напряжения питания

Да

● Обрыв провода

Да

● Короткое замыкание

Да

Диагностический светодиодный индикатор

● диагн. светодиод

Да

● для индикации состояния входов

Да

● для индикации состояния выходов

Да

Гальваническая развязка

Гальваническая развязка аналоговых вводов

● между каналами и напряжением питания блока электроники

Нет

Гальваническая развязка аналоговых выводов

● между каналами и напряжением питания блока электроники

Нет

Степень защиты и класс защиты

Степень защиты IP

IP20

Стандарты, допуски, сертификаты

экологический профиль Siemens (SEP)

Siemens EcoTech

Маркировка CE

Да

Допуск CSA

Нет

Допуск UL

Да

cULus

Да

Допуск FM

Нет

RCM (ранее C-TICK)

Да

Допуск КС

Да

Допуск для судостроения

Нет

Воздействие на окружающую среду

● экологическая декларация изделия

Да; тип 2 согласно ISO 14021

Потенциал парникового эффекта

— потенциал парникового эффекта (общий) [экв. CO2]

16,6 kg

— потенциал парникового эффекта (в процессе производства) [экв. CO2]

3,51 kg

— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]

13,3 kg

— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]

-0,257 kg

Окружающие условия

Свободное падение

● Макс. высота свободного падения

0,3 m; пять раз, в упаковке к отправке

Температура окружающей среды при эксплуатации

● мин.

-20 °C

● макс.

40 °C; при макс. напряжении и макс. технических характеристиках

● горизонтальный настенный монтаж, мин.

-20 °C

● горизонтальный настенный монтаж, макс.

60 °C; при расчетном напряжении, 50 % от макс. технических характеристик и активном вводе-выводе переменного тока

● вертикальный настенный монтаж, мин.

-20 °C

● вертикальный настенный монтаж, макс.

50 °C; при расчетном напряжении, 50 % от макс. технических характеристик и активном вводе-выводе переменного тока

Температура окружающей среды при хранении/транспортировке

● мин.

-40 °C

● макс.

70 °C

Давление воздуха согласно IEC 60068-2-13

● Эксплуатация. мин.

540 hPa

● Эксплуатация, макс.

1 140 hPa

● Хранение/транспортировка, мин.

540 hPa

● Хранение/транспортировка, макс.

1 140 hPa

Высота при эксплуатации относительно уровня моря

● Высота места установки, мин.

-1 000 m

● Высота места установки, макс.

5 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание

Относительная влажность воздуха

● Эксплуатация при 25 °C без конденсации, макс.

95 %

Колебания

● Устойчивость к вибрации во время эксплуатации по IEC 60068-2-6

3,5 мм в диапазоне 5 - 8,4 Гц, 1 g в диапазоне 8,4 - 150 Гц

● Эксплуатация, испытания согласно IEC 60068-2-6

Да

Испытание на ударную нагрузку

● испытания согласно IEC 60068-2-27

Да; IEC 68, часть 2-27; полусинус: Сила удара 15 g (максимальное значение), длительность 11 мс

Концентрация вредных веществ

● SO2 при отн. влажности < 60% без конденсации

S02: < 0,5 имп/мин; H2S: < 0,1 имп/мин; относительная влажность < 60 % без конденсации

Техника соединений

Требуемый передний штекер

Нет

Механические свойства/материалы

Материал корпуса (спереди)

● Пластиковый

Да

Размеры

Ширина

15 mm

Высота

62 mm

Глубина

63 mm

Массы

Масса, прибл.

30 g

Классификации

	Версия	Классификация
eClass	14	27-24-22-01
eClass	12	27-24-22-01
eClass	9.1	27-24-22-01
eClass	9	27-24-22-01
eClass	8	27-24-22-01
eClass	7.1	27-24-22-01
eClass	6	27-24-22-01
ETIM	10	EC001420
ETIM	9	EC001420
ETIM	8	EC001420
ETIM	7	EC001420

Разрешения / Сертификаты

General Product Approval
			Miscellaneous	China RoHS
General Product Approval		EMV	For use in hazardous locations
			Miscellaneous
For use in hazardous locations		Test Certificates	Maritime application
CCC-Ex	CCC-Ex	Type Test Certificates/Test Report
Maritime application	Environment
